ValveMate 7140 Ventilsteuergerät
14 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

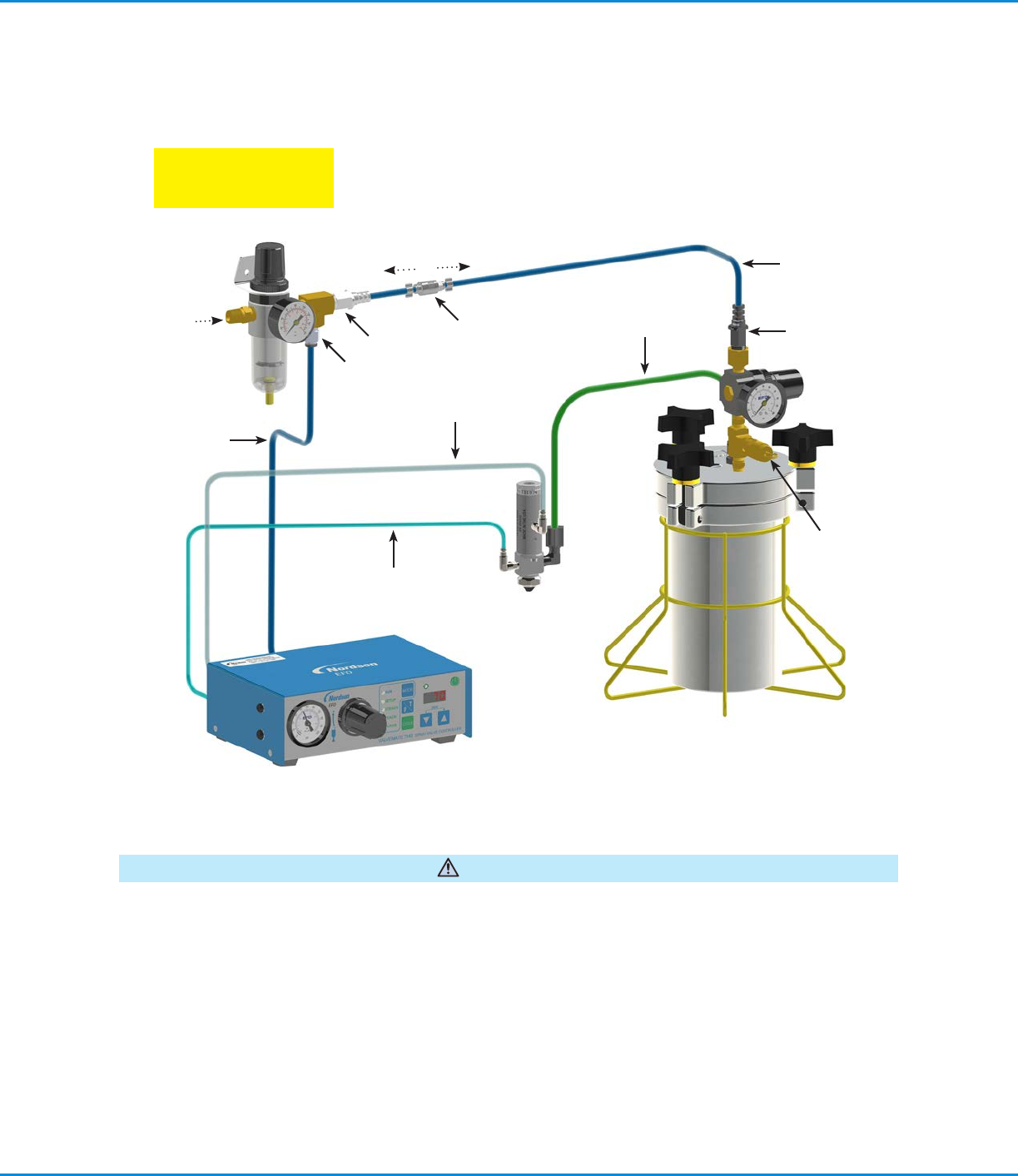

Typischer Aufbau
Alle EFD-Dosierventile werden mit einer Aufbauanleitung geliefert. Die Anleitung erklärt den Betrieb des
Ventils sowie den Aufbau zusammen mit dem Vorratsbehälter.
Reduzieren Sie den Druck am Vorratsbehälter, bevor Sie diesen öffnen. Dazu schieben Sie das
Entlüftungsventil am Druckluftschlauch weg vom Vorratsbehälter. Wenn Sie einen EFD-Tank verwenden,
öffnen Sie bitte auch das Druckablassventil. Überprüfen Sie bitte vorm Öffnen des Vorratsbehälters die
Druckluftanzeige, ob der Druck mit null (0) angegeben wird.
Alle EFD-Kartuschenbehälter sind für einen sicheren Kartuschenadapterwechsel mit einer
Druckluftsicherung ausgestattet.
VORSICHT
5-Mikrofilter /
Regler
Luft-T-Stück
Druck ablassen
Druck aufbauen
Druckluft
4,8bar
(70psi)
Schnellverschluss, weiß
Schnellverschluss,
schwarz
Druckablassventil
EFD-
Sprühventil
Unter Druck
stehender
Vorratsbehälter mit
Druckluftregler
Steuergerät
ValveMate 7140
Flexibler
Druckluftschlauch
Entlüftungsventil
Materialschlauch
Konstante
Druckluft
Sprühluft
Gepulste Druckluft
HINWEIS: Verwenden
Sie nur ölfreie, saubere,
trocken gefilterte Druckluft.
ValveMate 7140 Ventilsteuergerät
15www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
2.523in
6.41cm
7.898in
20.06cm
8.085in
20.54cm
8.911in
22.63cm
.881in
2.24cm
1.000in
2.54cm
2.710in
6.88cm
4X Ø
13/64"
5.16mm
4X R
.094in
0.24cm

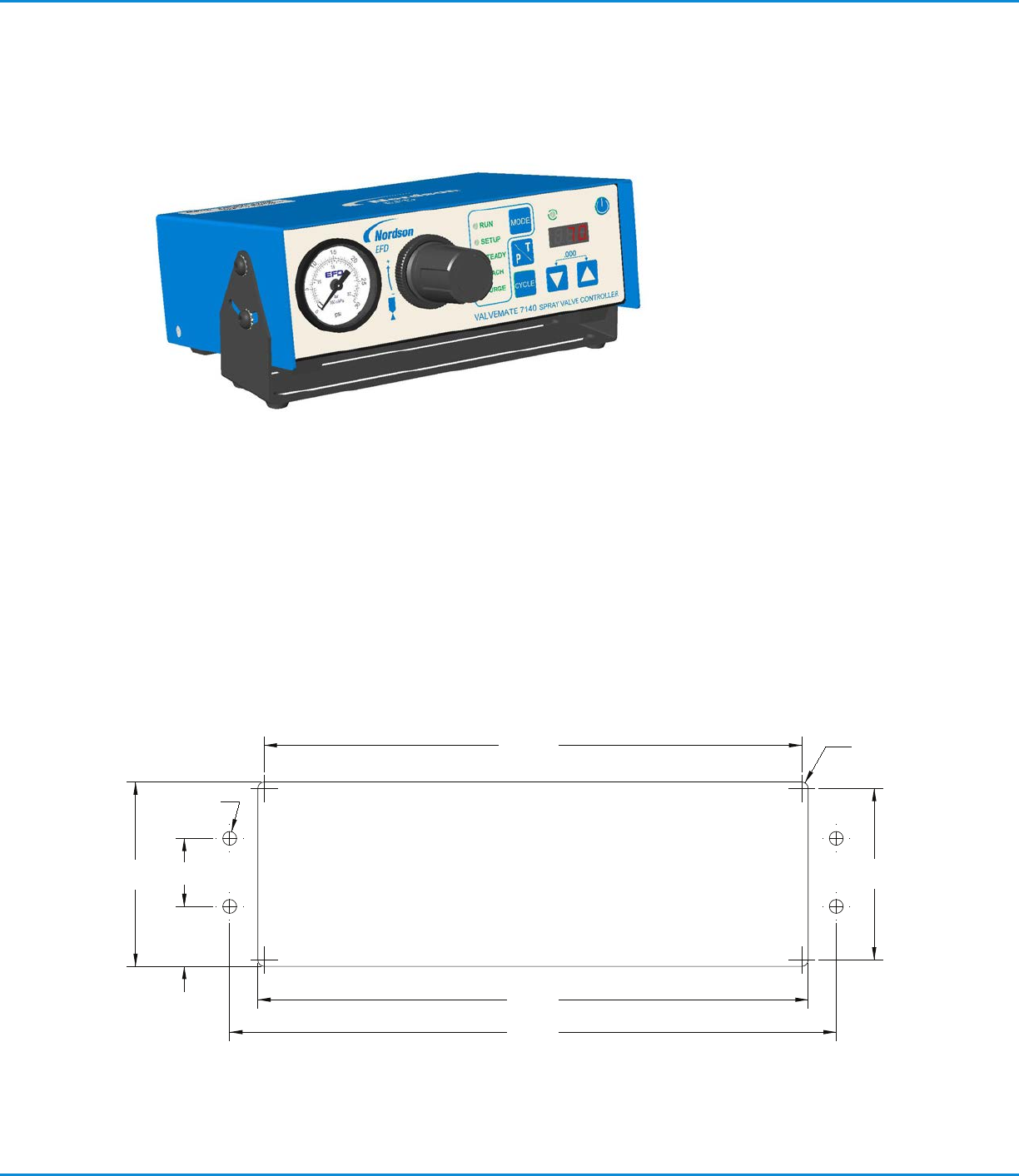

Ausschnittmaße des Einschubs
20,06 cm
(7,898")
4 x R0,24 cm
(0,94")
4 x ∅ 5,16 mm
(13/64")
6,41 cm
(2,523")
22,63 cm
(8,911")
20,54 cm
(8,085")
2,24 cm
(0,881")
6,88 cm
(2,710")
2,54 cm
(1,000")
Optional – Einschubmontage-Satz
Für die Montage des Gerätes als Einschub ist ein Einschubmontage-Satz erhältlich.
(Bestellnummer: 7026544)
Montage des ValveMate 7140
Das ValveMate 7140 kann oberhalb oder unterhalb des Gehäuses mithilfe des mitgelieferten Haltebügels
befestigt werden.
Der Haltebügel ermöglicht das Drehen des Steuergerätes aus der Horizontalen heraus um 30° nach
oben oder unten. Bei der Montage unter einer Werkbank sichern Sie den Haltebügel mit Schrauben oder
Muttern und Bolzen, um eine Traglast von ca. 6,35 kg zu gewährleisten.
ValveMate 7140 Ventilsteuergerät
16 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

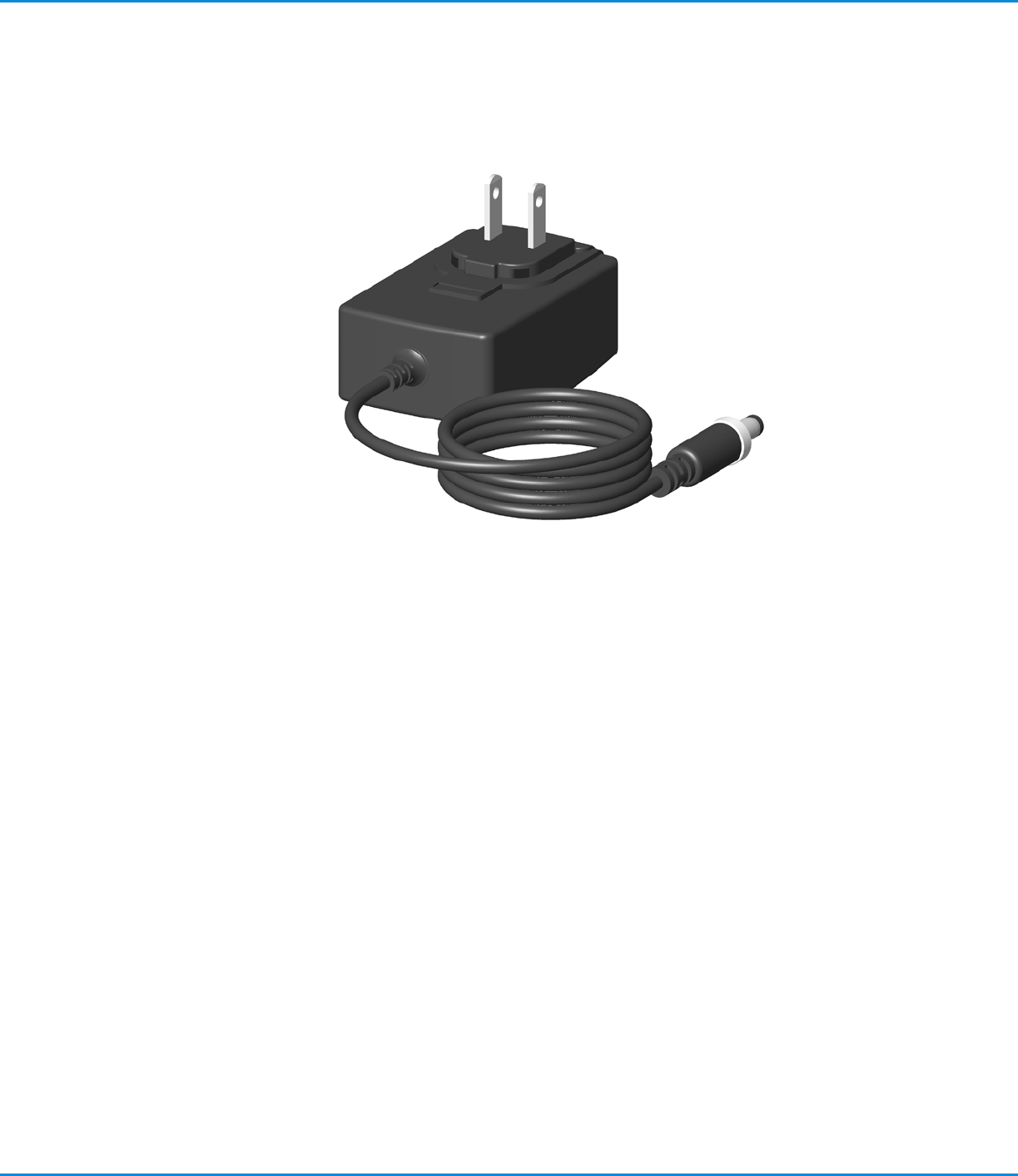

Externes Netzteil
Ein universelles 24VDC-Netzteil mit Sicherungsring am Gleichspannungstecker wird mit jedem
ValveMate 7140 mitgeliefert. Wählen Sie einen geeigneten Standort und schließen Sie es an eine
geeignete Steckdose an.
