ValveMate 7140 Ventilsteuergerät
12 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Betriebsfunktionen
Vorderseite – Bedienelemente und Betriebsmodi
EIN/AUS Drücken Sie den EIN-/AUS-Schalter , um das Gerät ein- oder auszuschalten.
HINWEIS: Das ValveMate 7140 startet immer im RUN-Modus.
RUN Ermöglicht externe Startsignale. Die Zyklus-Taste ist deaktiviert.
SETUP Setup/Testen/Ändern der Dosierzeit.
STEADY Dauerbetrieb. Drücken Sie die AUF- und AB-Taste , um zwischen dem
zeitgesteuerten (TIME) und Dauerbetrieb (STEADY) umzuschalten.
TEACH Für die einfache Einstellung / Programmierung im Zeit-Modus beim Füllen oder anderen
längeren Zyklus-Anwendungen.
PURGE Ermöglicht die Spülung des Dosierventils.
CYCLE Das Drücken der Zyklus-Taste ermöglicht unterschiedliche Ergebnisse entsprechend
des ausgewählten Modus.
TIME SET (ZEITEINSTELLUNG) Durch Drücken der AUF- und AB-Tasten wird die
Einschaltzeit des Ventils erhöht oder verringert. Durch gleichzeitiges Drücken beider
Tasten im SETUP- oder TEACH- Modus wird die Zeit auf Null zurückgesetzt. Die AUF-
und AB- Tasten sind im SETUP-, TEACH- und RUN-Modus aktiv.
ALARMS 1. Niederdruck-Alarm: Sichert ausreichenden Druck für den Ventilbetrieb. Kann
deaktiviert werden.
2. CC INIT (Kurzschluss als Startsignal): Optionale Verwendung von CC INIT für externe
Startsignale. Beispiel: Leerstandssensor im Reservoir, Sicherheitsverriegelung, etc.
Alarm-Bedingungen (Druckluft unter 4bar und CC INIT offen) werden direkt vor dem
Beginn des Dosiervorgangs abgefragt.
MODE Durch Drücken der MODE-Taste werden Sie durch die SETUP-Modi geführt.
Erweiterte einstellungsfunktionen
– Niederdruck-Alarm: AN / AUS
– Druckluft-Einheiten: Psi / Bar
– CC INIT : Ermöglicht Alarmeingang
– Sprühluftverzögerung
EIN/AUS
ZEITEINSTELLUNG
ValveMate 7140 Ventilsteuergerät
13www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
MODE
RUN
CYCLE
SETUP
STEADY
TEACH
PURGE
CYCLE

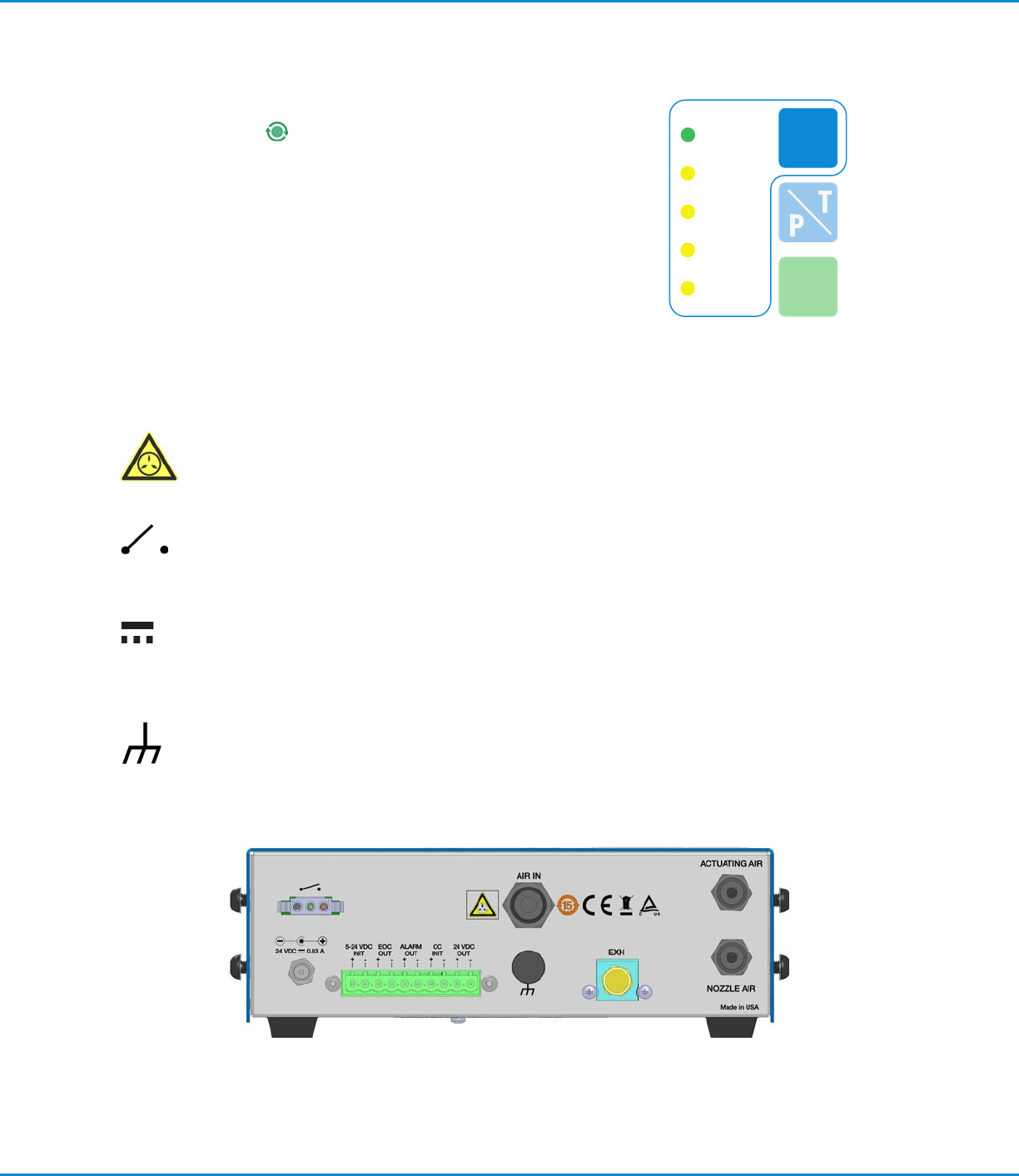

Betriebsfunktionen (Fortsetzung)
Kontrollleuchten
Die Kontrollleuchte links über dem LCD-Display leuchtet immer dann
auf, wenn das Ventil ausgelöst ist.
Mittig auf der Vorderseite befinden sich fünf Kontrollleuchten, die Ihnen
anzeigen, in welchem Betriebsmodus Sie sich befinden.
Vorsichts-Hinweis für maximale Druckluft
Dieses Symbol weist darauf hin, dass die maximale Druckluft für dieses Gerät 7,0bar
(100psi) beträgt. Ein höherer Druck kann das Gerät beschädigen.
Anschluss für Fußschalter/Fingerschalter
Dieses Schaltsymbol kennzeichnet den Anschluss für einen externen Schließer zur
Dosierauslösung. Optional ist ein Fußschalter (Artikelnummer: 7014865) erhältlich.
Eingangsstrom
Das Eingangsstrom-Symbol legt fest, dass nur Gleichstrom am Stromversorgungstecker
angelegt werden darf. Der Strom wird von einer externen 24VDC-Quelle eingespeist.
Gehäuseanschluss
Dieses Symbol kennzeichnet den Erdanschluss. Es wird zur Erdung des Gehäuses und/oder
zur Verstärkung des ESD-Schutzes verwendet.
Beschriftungen auf der Rückseite
ValveMate 7140 Ventilsteuergerät
14 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Typischer Aufbau
Alle EFD-Dosierventile werden mit einer Aufbauanleitung geliefert. Die Anleitung erklärt den Betrieb des
Ventils sowie den Aufbau zusammen mit dem Vorratsbehälter.
Reduzieren Sie den Druck am Vorratsbehälter, bevor Sie diesen öffnen. Dazu schieben Sie das
Entlüftungsventil am Druckluftschlauch weg vom Vorratsbehälter. Wenn Sie einen EFD-Tank verwenden,
öffnen Sie bitte auch das Druckablassventil. Überprüfen Sie bitte vorm Öffnen des Vorratsbehälters die
Druckluftanzeige, ob der Druck mit null (0) angegeben wird.
Alle EFD-Kartuschenbehälter sind für einen sicheren Kartuschenadapterwechsel mit einer
Druckluftsicherung ausgestattet.
VORSICHT
5-Mikrofilter /
Regler
Luft-T-Stück
Druck ablassen
Druck aufbauen
Druckluft
4,8bar
(70psi)
Schnellverschluss, weiß
Schnellverschluss,
schwarz
Druckablassventil
EFD-
Sprühventil
Unter Druck
stehender
Vorratsbehälter mit
Druckluftregler
Steuergerät
ValveMate 7140
Flexibler
Druckluftschlauch
Entlüftungsventil
Materialschlauch
Konstante
Druckluft
Sprühluft
Gepulste Druckluft
HINWEIS: Verwenden
Sie nur ölfreie, saubere,
trocken gefilterte Druckluft.
