ValveMate 7140 Ventilsteuergerät
21www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

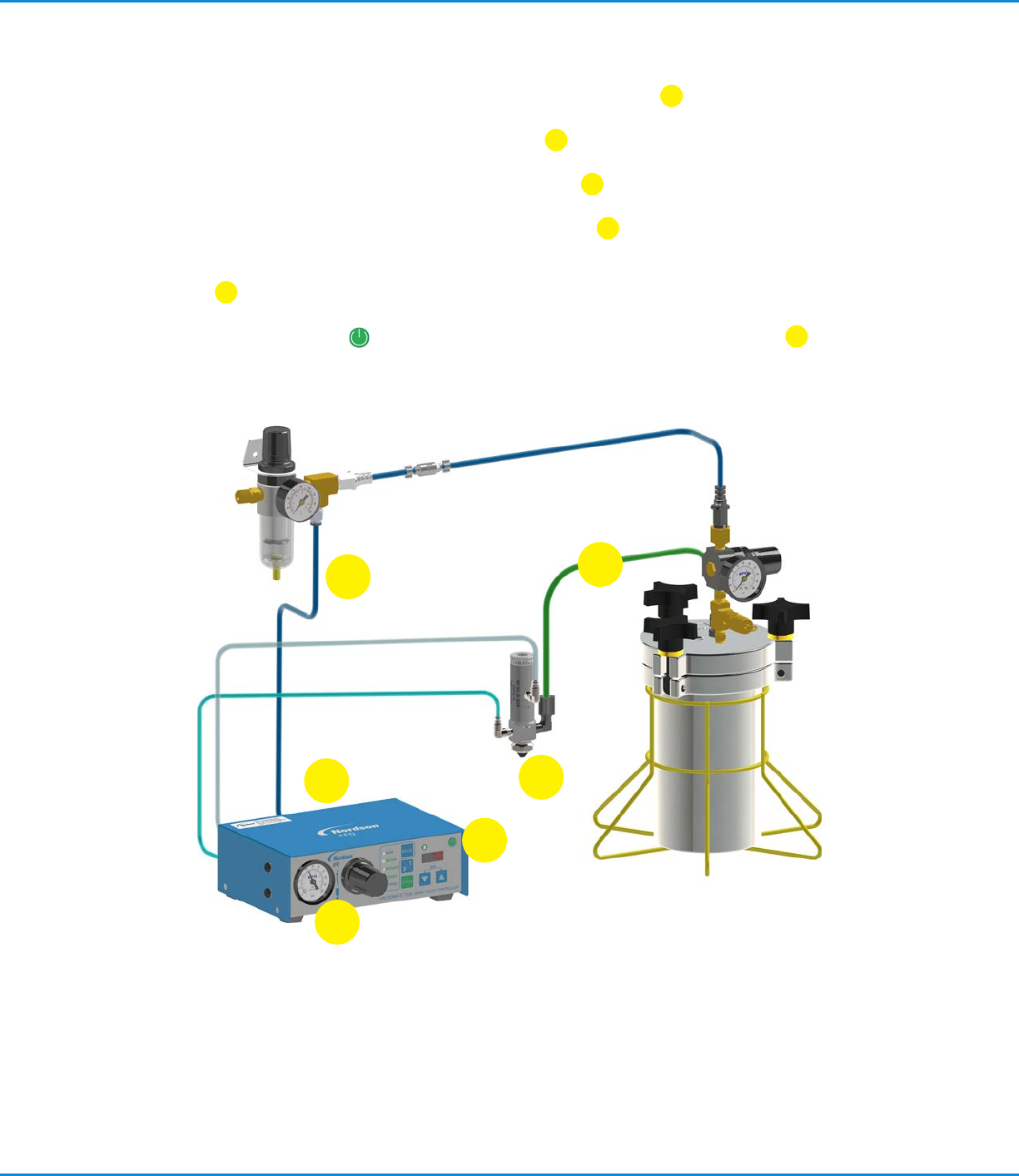

Prüfliste für endgültigen Aufbau
1. Die Druckluft zum ValveMate 7140 ist auf 4,8bar (70psi) eingestellt.
1
2. Der Sprühluftregler ist auf 0,7bar (10psi) eingestellt.
2
3. Initialisierungsanschlüsse und I/O sind korrekt verdrahtet.
3
4. Sprühventil und Vorratsbehälter sind richtig angeschlossen.
4
5. Sprühventilaufbau und Montage sind entsprechend der Ventil-Aufbauanleitung vorgenommen
worden.
5
6. Schalten sie das Gerät ein . Kontrollleuchten und LCD-Display sollten aufleuchten.
6
5
4
3
1
6
2
ValveMate 7140 Ventilsteuergerät
22 www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.

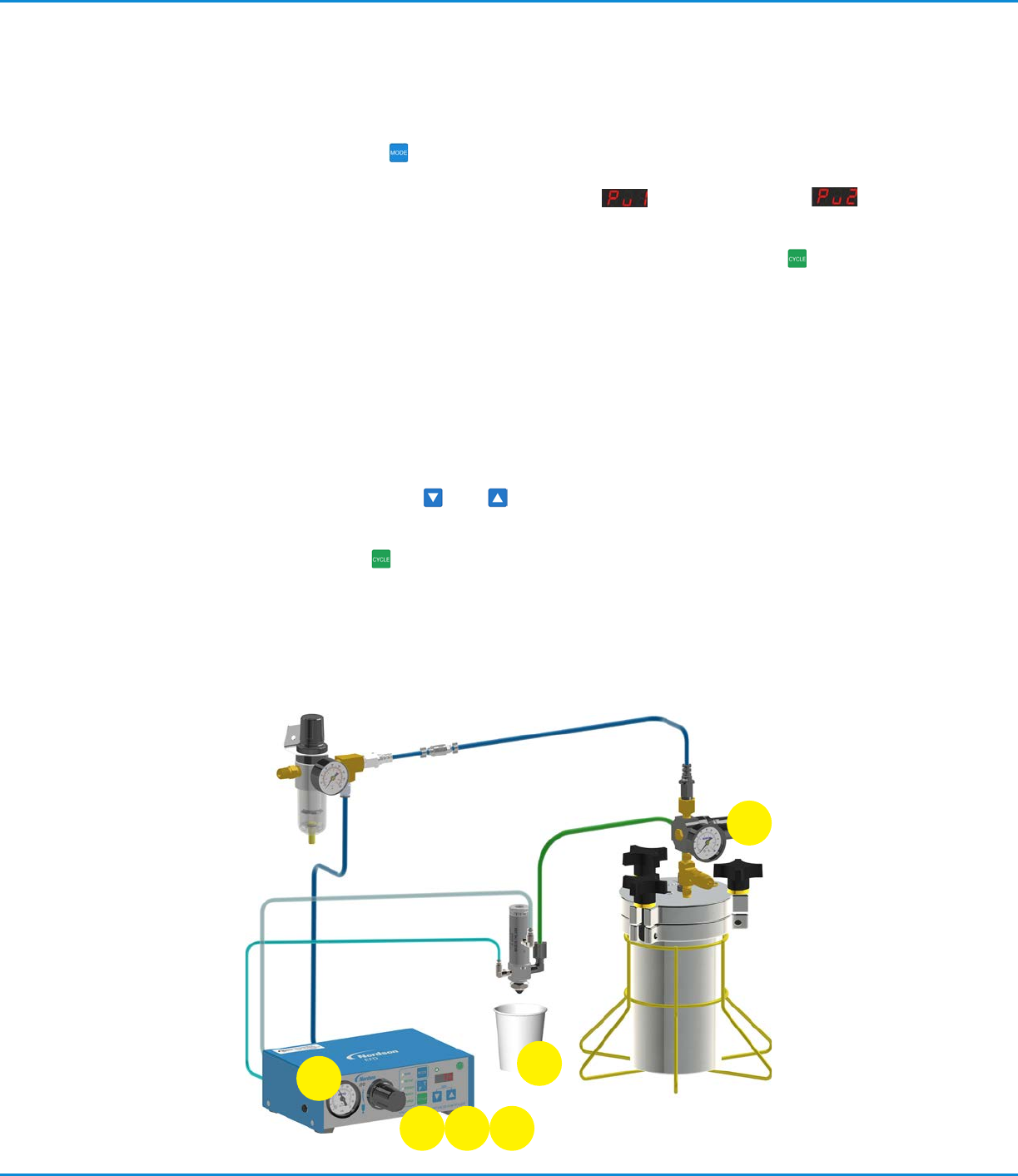

Testen des Sprühventils
1. Stellen Sie den Tankdruck ein. Für geringe Viskosität einen niederen Druck und für hohe Viskosität
einen höheren Druck wählen.
2. Durch Drücken der Modus-Tast bringen Sie das ValveMate-Steuergerät in den Spül-Modus
(PURGE). Im Spül-Modus kann die Steuerluft unabhängig von der Sprühluft angewählt werden.
Siehe hierzu “Wie man mit oder ohne Sprühluft” auf Seite 23
spült ohne Sprühluft.
spült mit Sprühluft.
3. Platzieren Sie einen Behälter unter das Sprühventil und drücken Sie die Zyklus- Taste , um das
Sprühventil zu öffnen und Material fließen zu lassen bis sämtliche Luft aus dem System entwichen
ist. Justieren Sie den Tankdruck oder die Hubeinstellung, um eine Fließrate einzustellen, die nicht zu
niedrig und nicht zu hoch ist. Ein guter Startpunkt für einen feinen Sprühstoß ist ein Materialtropfen
pro Sekunde. Für stärkeres Sprühen erhöhen Sie die Tropfenrate bis knapp unter den Wert, bei dem
ein stetiger Materialfluss einsetzt. Sie können den Materialfluss über den Tankdruck und den
Ventilhub weiter justieren.
4. Stellen Sie den Sprühluftregler auf 0,7bar (10psi) ein.
5. Wechseln Sie wieder in den Spül-Modus (PURGE), lösen Sie das Sprühventil aus und beobachten
Sie den Sprühstoß. Drücken Sie die MODE-Taste und bringen Sie das Steuergerät in den SETUP-
Modus. Mit der AUF- oder AB-Taste
oder geben Sie nun eine Sprühzeit von 0.05 Sekunden
ein.
6. Drücken Sie die Zyklus-Taste , um den Sprühzyklus auszulösen. Erhöhen oder verringern Sie die
Zeit oder den Tankdruck, um die gewünschte Dosiermenge zu erreichen. Die Dosiermenge lässt sich
hauptsächlich über die Ventilöffnungszeit steuern. Endgültige Zeiteinstellungen können für das Ventil
unterschiedlich sein, da hiermit kleine Abweichungen in der Schlauchlänge oder
Toleranzanhäufungen ausgeglichen werden.
7. Das System ist nun bereit, um über die Maschinensteuerung gestartet zu werden.
1
2 5
3
4
6
ValveMate 7140 Ventilsteuergerät
23www.nordsonefd.com/de info.de@nordsonefd.com +49 89 2000 338 600 Nordson EFD Verkaufs- und Kundendienst für Dosiersysteme stehen Ihnen weltweit zur Verfügung.
Wie man
Wie man direkte Zeiteinstellungen (ON-the-Fly -OTF) im RUN-Modus
vornimmt
Schritt 1 Drücken Sie die Zyklus- Taste , um OTF zu aktivieren. Das Display blinkt.
Schritt 2 Drücken Sie die AUF- oder AB-Taste oder , um die Einschaltzeit des Ventils
einzustellen.
Schritt 3 Drücken Sie die Zyklus- Taste , um OTF zu deaktivieren. Das Display hört auf zu blinken.
Wie man das Steuergerät in den Dauermodus (STEADY) setzt
Schritt 1 Drücken Sie die Modus- Taste und scrollen Sie bis auf STEADY.
Schritt 2 Durch Drücken der AUF- oder AB-Taste oder können Sie zwischen zeitgesteuertem
(TIME) und Dauerbetrieb (STEADY) umschalten.
Schritt 3 Wenn auf dem LCD-Display erscheint, drücken Sie die Modus- Taste, um zu RUN
zurückzukehren.
Wie man den TEACH-Modus verwendet
Schritt 1 Drücken Sie die Modus- Taste und scrollen Sie bis auf TEACH.
Schritt 2 Drücken und halten Sie die Zyklus-Taste oder drücken Sie den Fußschalter im TEACH-
Modus. Das LCD-Display beginnt zu “blinken”, bevor die TEACH-Funktion startet.
Schritt 3 Erhöhen Sie schrittweise die Zeit, indem Sie kontinuierlich die Zyklus-Taste oder den
Fußschalter drücken und halten.
Schritt 4 Drücken Sie die AUF- oder AB-Taste oder , um die programmierte Taktzeit schrittweise
zu erhöhen/verringern.
Schritt 5 Durch Drücken beider Tasten setzen Sie die Zeit auf 0.000 und können den TEACH-
Prozess neu starten.
