7 4. 规格 4-1 设备规格 项目 内容 供给电源 电压 三相 AC200V 、 220V 、 240V 、 380V 、 400V 、 415V ±10% （注 1 ） 频率 50/60 Hz 额定视在功率 2.0 kVA 峰值电流 40 A （使用 AC200V 3 相电源时） 供气 气压 0.5±0.05 MPa 干燥空气 （注 2 ） 最大空气消耗量 50L/min （标准状态）（注 3 ） 环境条件 运行时 温度 10 ℃…
6
*2 图像识别装置（VCS）的识别摄像机视野尺寸请选择（54mm 或 27mm 或 DFFP 摄像机）。
*3 EN 规格为标准装备。 *4 不可同时设置 ATC。
*5 领导矫正治具和 USB 保护组件成为领导矫正功能和组套。 *6 需要另外的 PC。
*7 与 JaNets 的部分功能对应。具体请参照 JaNets 使用说明书。
7
4.
规格
4-1 设备规格
项目 内容
供给电源
电压
三相
AC200V
、
220V
、
240V
、
380V
、
400V
、
415V
±10%（注1）
频率 50/60 Hz
额定视在功率 2.0 kVA
峰值电流 40A （使用AC200V 3相电源时）
供气
气压 0.5±0.05 MPa 干燥空气（注2）
最大空气消耗量
50L/min（标准状态）（注3）
环境条件
运行时
温度 10℃～35℃
保证精度的温度
20
℃～
25
℃
湿度
30
～
80
％
RH (
但不得有露水
)
标高 1,000m以下
运输及保管
温度
-15
℃～
+70
℃
湿度 20～95％RH (但不得有露水)
噪音 76.0 dB（A）（注4）
设置场所
请设置在钢筋混凝土地面等坚固而平坦的地面上。
请勿设置在运转时机床会震动的地面或木质地面上。
粉尘
请勿设置在垃圾·灰尘多的地方。
请勿设置在产生高频的机器附近。
电源切断
要切断主电源时，请先停止机床，断开系统之后再切断电源。
在SSD访问灯亮时切断电源，会引起故障。
请勿在生产中间或轴移动中间切断电源。
设置条件
（适用于EN型机器）
过电压等级 过电压等级Ⅲ（IEC60664-1）
污染程度 汚染度3（IEC60664-1）
注1. 一次侧（初级）电源电缆的合适截面积因敷设状态、长度、电源电压等而异，故请使用符
合设置场所之基准的合适电缆（下表）。
供给电源
一次侧的电源电缆
20m
以内
30m
以内
40m
以内
50m
以内
AC 200V／220V／240V
5.5mm
2
以上
8.0mm
2
以上
8.0mm
2
以上
14.0mm
2
以上
AC 380V
／
400V
／
415V
5.5mm
2
以上
5.5mm
2
以上
6.0mm
2
以上
6.0mm
2
以上
注 2. 干燥空气：要求使用空气干燥器或雾气分离器。作为大致的标准，请让金属板等接触空气
压缩机供气口的空气，确认无水滴出现。
注 3. 标准状态：温度20℃，绝对压力0.1MPa(=100kPa=1bar)，相对湿度65％的空气状态下。
按下列计算供给空气的必要量：
50 L/min（标准状态）时⇒ 需要 50/0.926(系数)= 54.0L/min 以上
注 4. 符合 JIS Z 8731。
8

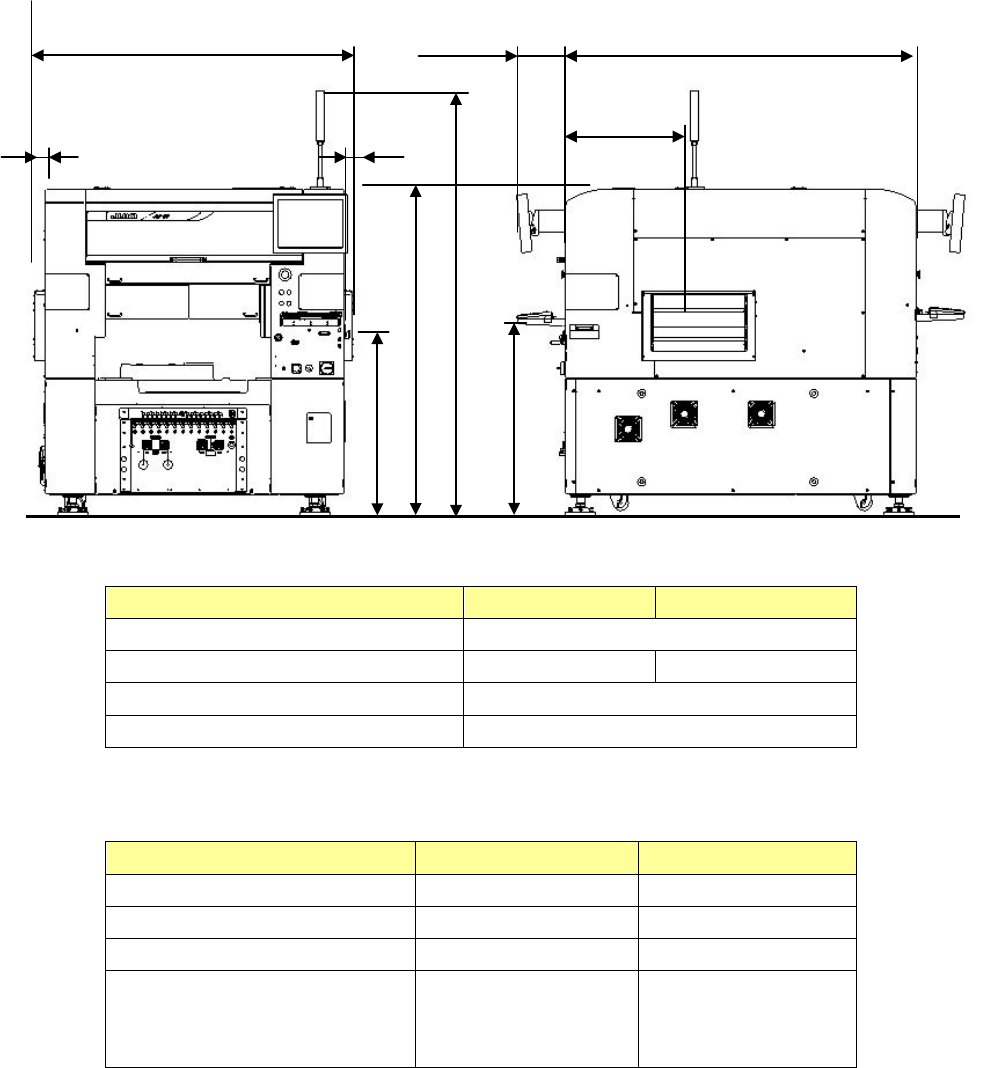

4-1-1 外形尺寸
（单位：mm）
尺寸 L 基板 XL 基板
A（传送长度）
1,500
C（不含 LCD）
1,657 1,892
H（传送出量）
左 50,右 40
I（从安全罩前面到基板传送通道）
450
※上述尺寸的公差为±5mm。
（单位：mm）
尺寸
传送高度
900mm
传送高度
950mm
B
（从地面至传送带上面）
900
950
D（从地面到键盘底面）
935 985
E（从地面到安全罩上面）
1,550 1,600
G（从地面到信号灯上面）注：
2,014.5(M/C
Rev.LE 除)
2,025.7(M/C
Rev.L)
2,064.5(M/C
Rev.L 除)
2,075.7(M/C
Rev.L)
注：选项时
4-1-2 主机重量
L基板规格 ： 1,760 kg
XL基板规格 ： 1,985 kg
A
B
C
E
G
I
(218.5
：垂直时
)
D
H
H
