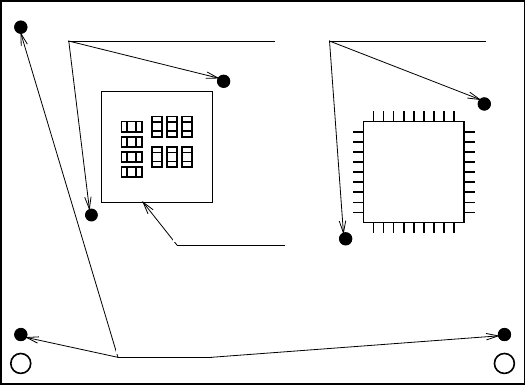

图 基准标记与元件定位标记
识别标记的基本材质
· 采用未涂层的铜或已涂层的铜。
· 识别标记表面与相邻的印刷电路配线材质之间，必须有明显的反差。
· 识别标记不得被氧化，也不得使用粗劣老化的材质。
识别标记的涂层
标记的表面应进行下述涂层加工。
· 透明的抗氧化涂层加工
· 镀镍加工
· 镀锡加工
· 镀金加工
· 热空气均涂钎焊加工
标记形状
· 标准标记包括“识别标记形状”中所示的13种类型。
· 识别标记形状”以外的标记，用户可制作模板，通过图案匹配功能进行识别。
注1 最多对应3种基准标记，6种区域、元件定位标记。
注2 在视野范围内不得有形状类似的图案。必须有明确的反差。
· 三角形、黑白相间的方格以及用户模板，旋转90°后标记也可识别。
搭 載 グ ル ー プ
エ リ ア 部
品
位 置
決 め
マ
ー ク
部 品 位 置 決 め マ ー ク
基 準 マ ー ク
贴
基
准
区域元件定位标记
元件定位标记
贴片组
基准标记
21
圆形
正方形
菱形
三角形
倒三角形
黑白相间方格
十字形
中空圆形
中空正方形
中空菱形
中空三角形
中空
倒三角形
黑
黑白相间方格

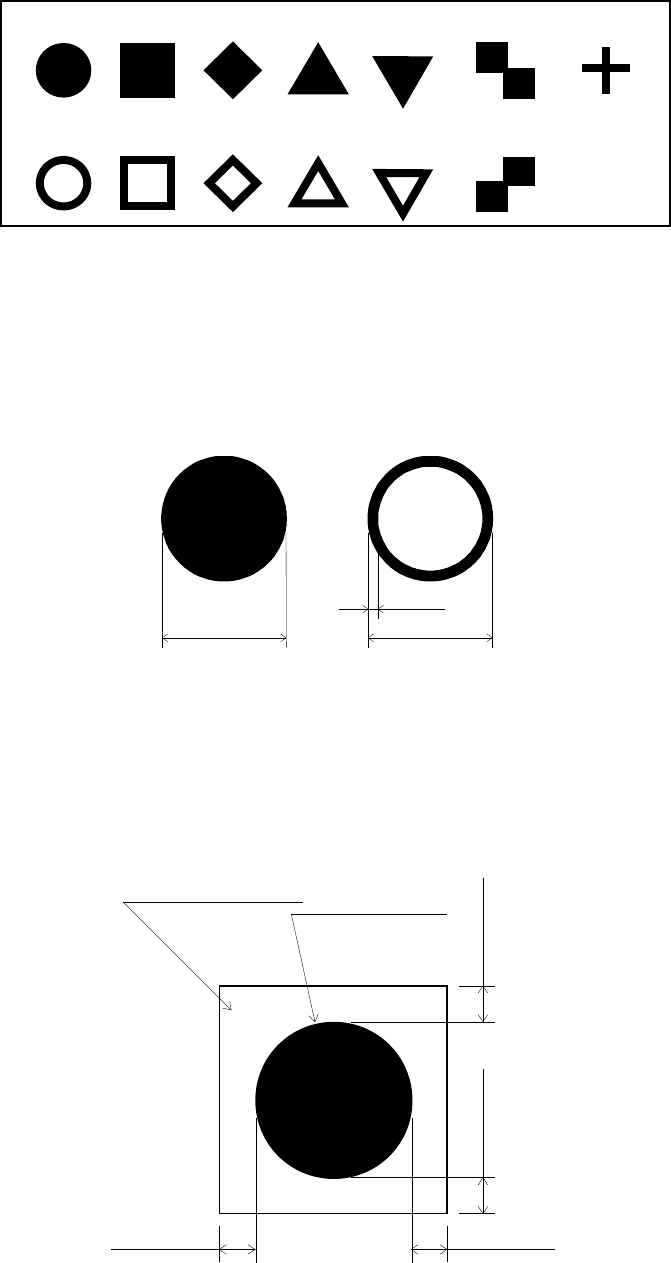

图 识别标记形状
识别标记，依照 EIAJ ET-7302《表面贴装印刷电路板用识别标记》规定。
识别标记的尺寸与公差
外形尺寸为 0.5mm～3.0mm，公差为±10%以下。
中空形状的边线部分宽度应在 0.2mm 以上。
图 识别标记的尺寸与公差
识别标记的间隙
各识别标记周围空间应无导体图案、抗焊剂以及记号等其他标记，且该空间的尺寸，
最好是离识别标记外围 0.5mm 以上的大正方形。
图 识别标记的间隙
0.5mm 以上
0.5mm 以上
0.5mm
以上
0.5mm
以上
認識マーク
クリアランスエリア
留空量
识别标记
0.5～3mm
0.2 以上
0.5～3mm
22
5.
标准功能及选项
5-1 标准
5-1-1 坏板标记识别
多电路基板，可读取各电路上设置的坏板标记(不良电路)，以避免在该电路上进行元件贴片。
标记的直径为 2.5mm 以上，与基板颜色必须有明显的反差。
基板颜色与标记部位有充分的反射光量反差时，可切换与基板颜色的明暗反差。
5-1-2 高度测量装置 (HMS)
制作吸取数据时，通过激光传感器自动测量元件的吸取位置高度，生产时，在贴片前检测贴片
预定位置上是否有障碍物，贴片后通过检测高度的变化来判定元件是否正常贴装。
测量对象不包括元件上面为玻璃等透明物（LED 等）及镜面状态的、全部反射光线的元件、蓝
色元件。该功能也可作为示教点使用。
5-1-3 液晶显示触摸屏
通过手指、笔等直接触摸画面进行机器操作，提高操作效率。
5-1-4 手持操作装置 (HOD)
HOD（Handheld Operating Device）是可将各种示教等动作剥离出来，边观察机器的实际动
作、边进行作业的一种装置。通常情况下是在操作面板上确认标记识别图像、进行各种示教等，
而使用 HOD 可以在手边操作，提高作业效率。
5-1-5 真空泵
用于控制压缩机的空气消耗量，提高元件吸取时的空气供给稳定性。
电路
基板
坏板标记
