27
6.
元件供应装置（选项）
6-1 元件供给装置类别台架规格
要进行元件供给的台架，可从 4 种类型中进行选择。
可根据客户的使用方法，组合前侧台架、后侧台架。
前侧台架类型
后侧台架类型
备注
①
固定台架
固定台架
标准机器
② 固定台架 统一更换台车 注
③
固定台架 台架起重装置 注
④
统一更换台车 固定台架
⑤
统一更换台车 统一更换台车 注
⑥
统一更换台车 台架起重装置 注
⑦
台架起重装置
固定台架
⑧
台架起重装置
固定台架
注
⑨
台架起重装置
台架起重装置
注
注:安装 MTS 时，后侧台架类型需要选择统一更换台车选项。
使用 SMT 用的供给装置时，作为选项功能需要有「SMT 供料器对应台架」 、「 SMT 连接器托架」。
必要 ○ 不要 －
装置
SMT
供料器对应台架
SMT
连接器托架
带式供料器
○
－
管式供料器（
N,W
）
○
－
多层管式供料器
－
○
IC
回收带
－
○
DTS ○ ○
28
6-2 最大品种数
(1)插入贴装元件
供料器名称
可安装数
每台的占有
位置数
前侧 后侧 合计
圆型供料器
MBF-C
2
不可安装
2
左
42
、右
38
MBF-L
2
2
4
20
径向供料器
MRF-S
13
13
26
6
MRF-L
10
10
20
8
MRF-LF
10
10
20
8
卧式供料器
MAF-S
11
11
22
7
MAF-L
8
8
16
10
插入
贴装元件的形状示例：指如下元件，有包装部分（主体）与引脚部分。
铝电解电容 电感器（线圈） 陶瓷电容 薄膜电容 固态继电器
DIP 形 SIP 形 连接器 变压器 固定电阻
(2)
表面贴装元件
供料器名称
可安装数
占有位置数
前侧 后侧 合计
8mm带式供料器
40
40
80
2
12mm带式供料器
26
26
52
3
16mm带式供料器
26
26
52
3
24mm
带式供料器
20
20
40
4
32mm带式供料器
（注
1
）
16
16
32
5
44mm带式供料器
10
10
20
8
56mm带式供料器
10
10
20
8
72mm带式供料器
8
8
16
10
管式供料器类型
N
26
－
26
3
管式供料器类型
W
13
－
13
6
多层管式供料器
5
－
5
8
散装供料器
40
－
40
2
托盘架
类型
1
－
2
2
40
托盘架
类型
2
－
4
2
20
DTS
－
1(2
张
)
1(2
张
)
48
MTS
－
1(40
层
)
1(40
层
)
80
注1. 不能使用32mm粘接供料器。
29
6-3 插入贴装元件用供应装置
6-3-1 圆型供料器（MBF-C）
（1）适用元件
型式 适用元件 长度（L） 宽度（W） 高度 H 引脚长度（LH
）
MBF-C
连接器元件
（注 1）
3.5～8mm 5～15mm 3～8mm 2.5～4mm
注 1：只对应 Connector straight pin 连接器（底面带针形状的连接器）。
限定于具有可用夹持吸嘴吸取的侧面或上面的元件、或具有可用吸嘴吸取的面的元件。主
机端无法判别极性的连接器元件不列入对象范围。
对象元件的详细，请参见下图。

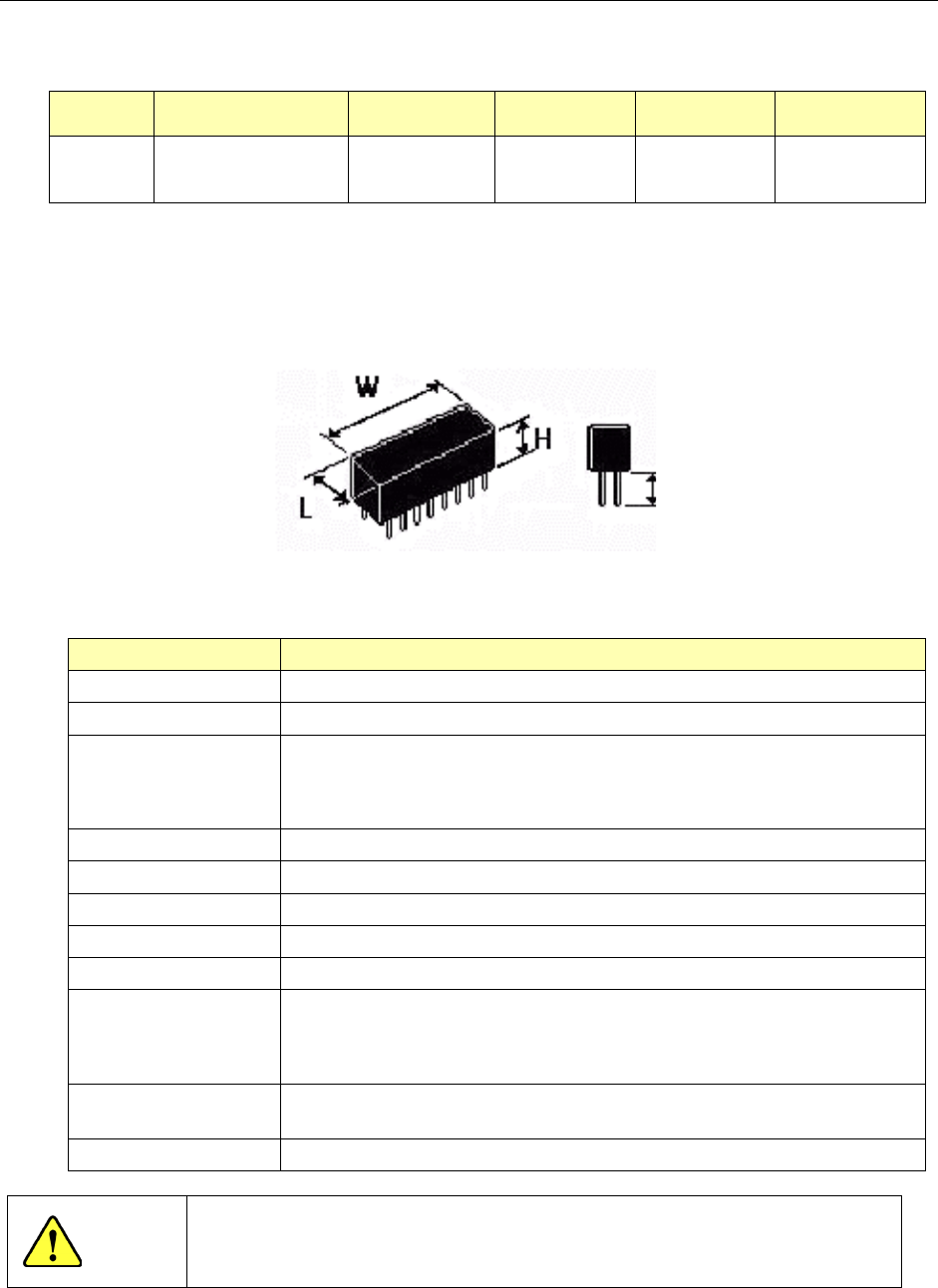

图 连接器元件形状
（2）供应设备及环境条件
项目 规格
产品编码
MBF-C
安装数 最多 2 台
外形尺寸
全长＝830mm、全宽＝370mm、
全高＝1140mm（标准）
1190mm（EN 规格）
重量 50kg
电源 从主机供应
元件传送方式 马达驱动
电源电压 DC24V
容许电流 MAX6.0A
动作时环境条件
温度：10°C～35°C
湿度：30～80％RH（但不得有露水）
标高：1,000m 以下
过电压等级 过电压等级Ⅰ（IEC60664-1)
环境污染度 污染度 3 Ⅰ（IEC60664-1)
警告
用市场销售的电源等机器连接到圆型供料器会发生危险，切勿连接。
