●其他
5-2-12 IC回收带
图像识别装置判定的引脚弯曲或引脚悬浮的 IC 元件，将之逐一分离，进行回收。
要变更传送间距时，可用相应数值更改设置。
· 贴片元件的尺寸 ：需要□10mm～□50mm，元件高度为 1mm 以上。
· 传送带传送间距 ：15mm～55mm(可按 5mm 间距设定)
· 回收数量 ：5～16 个
· 占有位置数 ：9
5-2-13 主线过滤器
安装在空气套件前面，把压缩空气中的油·水·异物等不纯物排除，以便延长精密过滤器的元件寿命，
防止机器故障。
5-2-14 外部程序制作装置（EPU）
EPU 是 External Programming Unit（外部编程装置），可在 PC 上编辑程序的软件。
5-2-15 MI Line Optimizer (LC-01)
是支援生产程序制作的软件程序。
在 PC 上模拟配置了多台 JM 系列的生产线，实现了贴片元件分配的自动化，提高了生产线的工
效。
27
6.
元件供应装置（选项）
6-1 元件供给装置类别台架规格
要进行元件供给的台架，可从 4 种类型中进行选择。
可根据客户的使用方法，组合前侧台架、后侧台架。
前侧台架类型
后侧台架类型
备注
①
固定台架
固定台架
标准机器
② 固定台架 统一更换台车 注
③
固定台架 台架起重装置 注
④
统一更换台车 固定台架
⑤
统一更换台车 统一更换台车 注
⑥
统一更换台车 台架起重装置 注
⑦
台架起重装置
固定台架
⑧
台架起重装置
固定台架
注
⑨
台架起重装置
台架起重装置
注
注:安装 MTS 时，后侧台架类型需要选择统一更换台车选项。
使用 SMT 用的供给装置时，作为选项功能需要有「SMT 供料器对应台架」 、「 SMT 连接器托架」。
必要 ○ 不要 －
装置
SMT
供料器对应台架
SMT
连接器托架
带式供料器
○
－
管式供料器（
N,W
）
○
－
多层管式供料器
－
○
IC
回收带
－
○
DTS ○ ○
28
6-2 最大品种数
(1)插入贴装元件
供料器名称
可安装数
每台的占有
位置数
前侧 后侧 合计
圆型供料器
MBF-C
2
不可安装
2
左
42
、右
38
MBF-L
2
2
4
20
径向供料器
MRF-S
13
13
26
6
MRF-L
10
10
20
8
MRF-LF
10
10
20
8
卧式供料器
MAF-S
11
11
22
7
MAF-L
8
8
16
10
插入

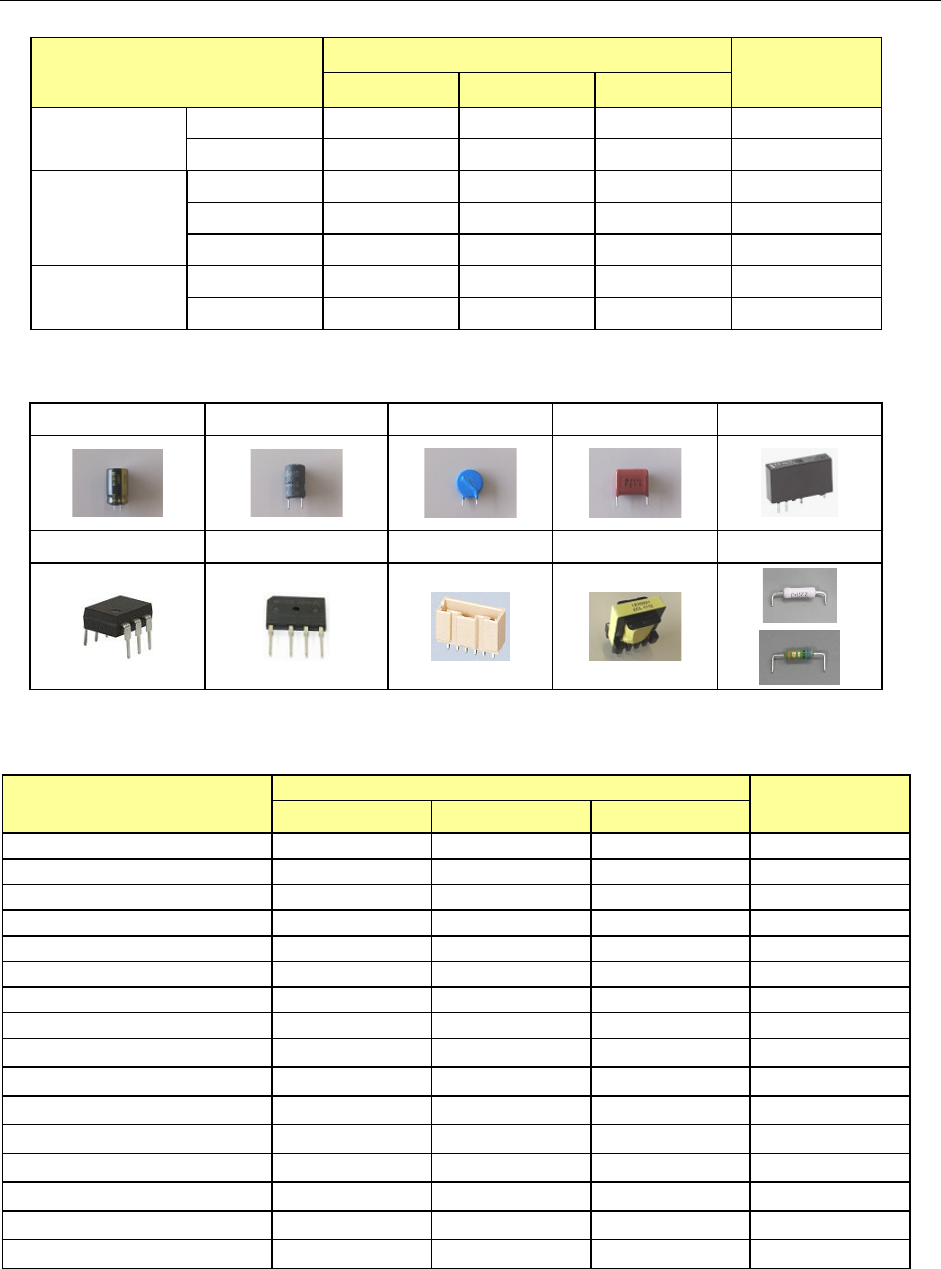

贴装元件的形状示例：指如下元件，有包装部分（主体）与引脚部分。
铝电解电容 电感器（线圈） 陶瓷电容 薄膜电容 固态继电器
DIP 形 SIP 形 连接器 变压器 固定电阻
(2)
表面贴装元件
供料器名称
可安装数
占有位置数
前侧 后侧 合计
8mm带式供料器
40
40
80
2
12mm带式供料器
26
26
52
3
16mm带式供料器
26
26
52
3
24mm
带式供料器
20
20
40
4
32mm带式供料器
（注
1
）
16
16
32
5
44mm带式供料器
10
10
20
8
56mm带式供料器
10
10
20
8
72mm带式供料器
8
8
16
10
管式供料器类型
N
26
－
26
3
管式供料器类型
W
13
－
13
6
多层管式供料器
5
－
5
8
散装供料器
40
－
40
2
托盘架
类型
1
－
2
2
40
托盘架
类型
2
－
4
2
20
DTS
－
1(2
张
)
1(2
张
)
48
MTS
－
1(40
层
)
1(40
层
)
80
注1. 不能使用32mm粘接供料器。
