FUJI NXTIIIC 配件清单.pdf - 第304页
A A A A B B B B ＯＮ ＯＮ ＯＦＦ ＯＦＦ ＢＡＬＬ ＶＡＬＶＥ ＢＡＬＬ ＶＡＬＶＥ ＯＮ ＯＮ ＯＦＦ ＯＦＦ ＢＡＬＬ ＶＡＬＶＥ ＢＡＬＬ ＶＡＬＶＥ ＯＮ ＯＮ ＯＦＦ ＯＦＦ ＢＡＬＬ ＶＡＬＶＥ ＢＡＬＬ ＶＡＬＶＥ 2 3 4 1 1 5 5 6 6 7 8 9 10 11 12 10 11 12 13 14 14 15 17 18 19 20 21 21 21 21 22 23 24 30 31 32 …
4M IIIc-BASE 8/
4M IIIc-ベース 8/
2UGZBB000112
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 H54269 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
2 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
3 W1108E 4 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
4 K5172L 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
5 H5426H 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
6 W1106D 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
7 H5426L 1 BOLT, HEX SOCKET ボルト 六角穴 M04X010(3ｶ ｼﾛ) FE
8 W1106D 1 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
9 W1108S 1 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
15 H67890 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
18 H69713 4 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X020 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
22 H67890 2 BOLT,HEX SOCKET WASHER ASSY ボルト 六角穴座金付 M05X010 CAPｾﾑｽ P=3(3ｶ ｼﾛ) FE
25 2MGTBB003202 1 COVER カバー FE
26 2MGTBB003303 1 COVER カバー FE
27 H5426K 8 BOLT, HEX SOCKET ボルト 六角穴 M04X008(3ｶ ｼﾛ) FE
28 H5426H 4 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
29 W1106D 12 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
30 PB06EE0 1 BKT ＢＫＴ FE
31 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
32 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
35 2MGZBB004100 1 BKT ＢＫＴ FE
36 H54298 2 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
37 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
41 XK05070 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
42 S3243G 3 SPACER スペーサ ASB-315E PL
43 K51981 6 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
44 XK05081 1 BOARD, PRINTED CIRCUIT 基板
プ
リント OT
45 S3244T 4 SPACER スペーサ BSB-308E CO
46 K51981 4 SCREW, WASHER ASS'Y 小ネジ 座金組込み M03X006 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
47 2MGZBB004200 1 COVER カバー FE
48 K5172M 2 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X008(3ｶ ｼﾛ) FE
49 S2025A 1 SHEET シート CTAM1 PL
50 K5172L 1 SCREW, C
/
R TRUSS 小ネジ 十穴トラス M04X006(3ｶ ｼﾛ) FE
51 K5198E 2 SCREW, WASHER ASS'Y 小ネジ 座金組込み M06X012 ﾅﾍﾞｾﾑｽ P3(3ｶｼﾛ) FE
52 K51983 17 SCREW, WASHER ASS'Y 小ネジ 座金組込み M04X008 ﾅﾍﾞｾﾑｽ P4(3ｶｼﾛ) FE
55 PB06DT0 1 BKT ＢＫＴ FE
56 H5426H 2 BOLT, HEX SOCKET ボルト 六角穴 M04X006(3ｶ ｼﾛ) FE
57 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
60 2MGTBB016100 2 BKT ＢＫＴ FE
61 H54298 4 BOLT, HEX SOCKET ボルト 六角穴 M05X008(3ｶ ｼﾛ) FE
62 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
65 PX02342 4 NAMEPLATE, SOL
銘
板 ＳＯＬ OT
303
PTS-NXT3c-01JE
A
A
A
A
B
B
B
B
ＯＮ
ＯＮ
ＯＦＦ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
ＢＡＬＬ ＶＡＬＶＥ
ＯＮ
ＯＮ
ＯＦＦ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
ＢＡＬＬ ＶＡＬＶＥ
ＯＮ
ＯＮ
ＯＦＦ
ＯＦＦ
ＢＡＬＬ ＶＡＬＶＥ
ＢＡＬＬ ＶＡＬＶＥ
2
3
4
1
1
5
5
6
6
7
8
9
10
11
12
10
11
12
13
14
14
15
17
18
19
20
21
21
21
21
22
23
24
30
31
32
33
33
35
36
37
38
39
45
46
47
48
49
50
51
52
52
53
54
59
60
61
62
63
64
65
66
70
71
72
73
74
75
76
77
78
79
80
81
82
82
83
83
84
85
90
91
92
93
94
100
97
98
99
101
102
103
104
105
106
107
108
109
110
111
122
112
113
114
115
116
11
7
118
119
120
121
9
13
7
8
55
0,,,F࣮࣋ࢫ
0,,,F%$6(
2UGZBB000112
304
PTS-NXT3c-01JE

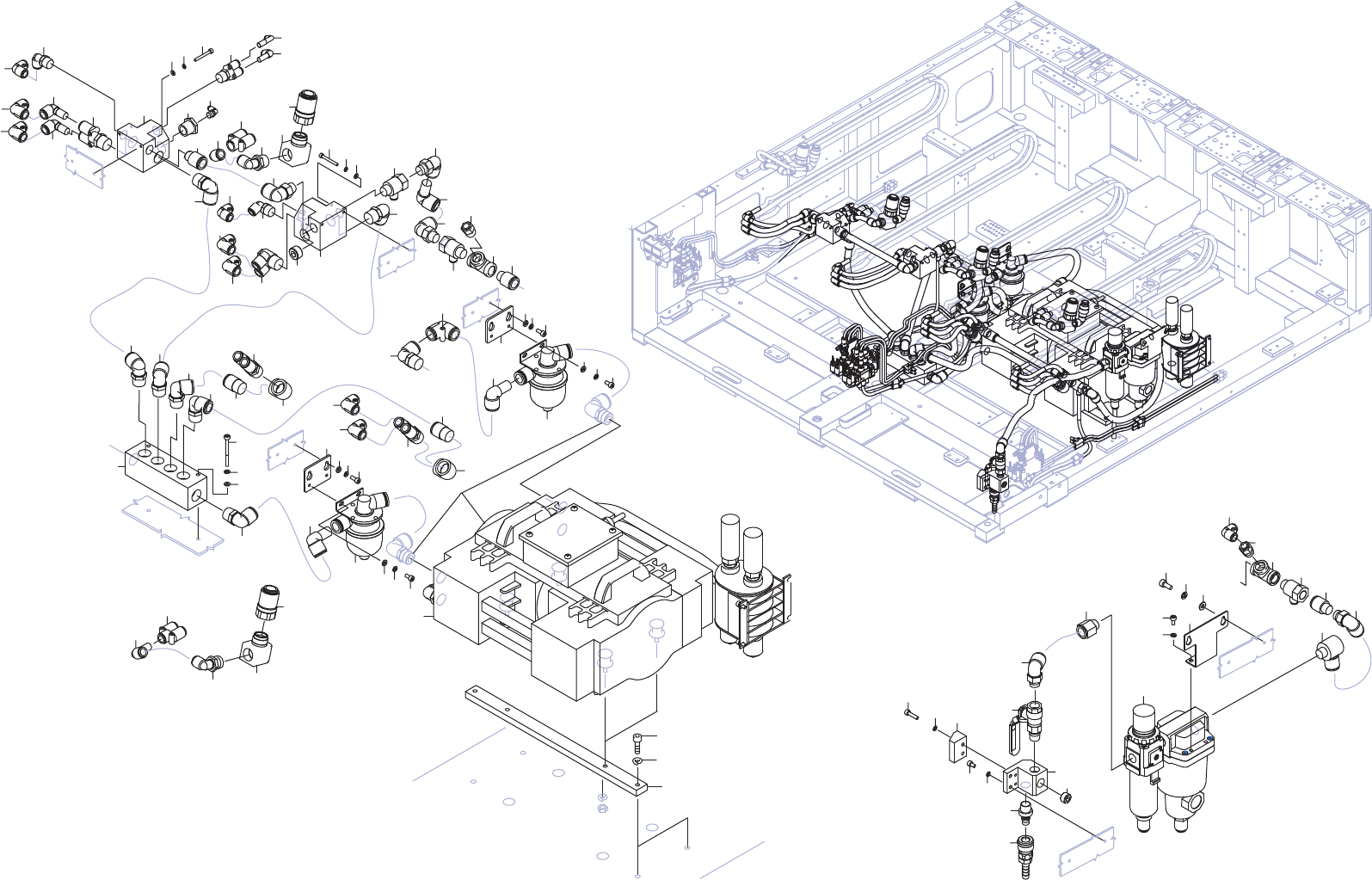

4M IIIc-BASE 9/
4M IIIc-ベース 9/
2UGZBB000112
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
1 2MGKBB005301 1 PUMP, VACUUM ポン
プ
バキューム OT
2 2MGTBB008200 2 PLATE
プ
レート FE
3 H54272 4 BOLT, HEX SOCKET ボルト 六角穴 M06X020(3ｶｼﾛ) FE
4 W1106F 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
6M
/
M(3ｶｼﾛ) FE
5 PB088C0 2 BKT ＢＫＴ FE
6 H5427B 4 BOLT, HEX SOCKET ボルト 六角穴 M05X012(3ｶｼﾛ) FE
7 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
8 W1108E 4 WASHER, FLAT ワッシャ 平 4W-5(3ｶ ｼﾛ) FE
9 H3022Z 2 FILTER フィルタ VFR20-16-16 FE
10 H54269 4 BOLT, HEX SOCKET ボルト 六角穴 M05X010(3ｶｼﾛ) FE
11 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
12 W1106E 4 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
13 A61139 2 ELBOW エルボ KQ2L16-99A OT
14 Y60249 2 UNION, ELBOW ユニオン エルボ KQ2L16-04AS OT
15 Y60247 1 UNION, ELBOW ユニオン エルボ KQ2L16-00A OT
17 2MGLBB001402 1 MANIFOLD, AIR マニホールド エアー OT
18 H5427T 2 BOLT, HEX SOCKET ボルト 六角穴 M05X055(3ｶ ｼﾛ) FE
19 W1106E 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
5M
/
M(3ｶ ｼﾛ) FE
20 W1108C 2 WASHER, FLAT ワッシャ 平 5M
/
MX1.0X10(3ｶｼﾛ) FE
21 Y60249 4 UNION, ELBOW ユニオン エルボ KQ2L16-04AS OT
22 Y60254 1 UNION, HALF ユニオン ハーフ KQ2S16-04AS OT
23 A41514 1 ELBOW エルボ SGPPE15A OT
24 Y60260 1 UNION ユニオン KQ2U12-04AS OT
30 Y60254 1 UNION, HALF ユニオン ハーフ KQ2S16-04AS OT
31 A41514 1 ELBOW エルボ SGPPE15A OT
32 Y60260 1 UNION ユニオン KQ2U12-04AS OT
33 A61138 2 ELBOW エルボ KQ2L12-00A OT
35 Y60259 1 UNION ユニオン KQ2U12-00A OT
36 A61009 1 ELBOW エルボ KQ2L12-99A OT
37 Y60246 1 UNION, ELBOW ユニオン エルボ KQ2L12-04AS OT
38 2MGTBB015100 1 ADAPTER アダ
プ
タAL
39 S5026B 1 SOCKET ソケット K4-04SH OT
45 PM0GMM2 1 MANIFOLD マニホールド FE
46 H5426Z 2 BOLT, HEX SOCKET ボルト 六角穴 M04X035(3ｶ ｼﾛ) FE
47 W1106D 2 WASHER, LOCK ワッシャ ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
48 W1108S 2 WASHER, FLAT ワッシャ 平 4M
/
MX0.8X9(1W-4)(3ｶｼﾛ) FE
49 Y60249 1 UNION, ELBOW ユニオン エルボ KQ2L16-04AS FE
50 A3032A 1 PLUG 埋栓 PT1
/
2FE
51 Y60265 1 UNION, ELBOW ユニオン エルボ KQ2Z12-04AS OT
52 A61138 2 ELBOW エルボ KQ2L12-00A OT
53 Y60245 1 UNION, ELBOW ユニオン エルボ KQ2L10-03AS OT
54 A61137 1 ELBOW エルボ KQ2L10-00A OT
55 Y60248 1 UNION, ELBOW ユニオン エルボ KQ2L16-03AS OT
59 Y60263 1 UNION, ELBOW ユニオン エルボ KQ2VF08-03AS OT
60 Y60248 1 UNION, ELBOW ユニオン エルボ KQ2L16-03AS OT
61 A61139 1 ELBOW エルボ KQ2L16-99A OT
62 Y60248 1 UNION, ELBOW ユニオン エルボ KQ2L16-03AS OT
63 Y60263 1 UNION, ELBOW ユニオン エルボ KQ2VF08-03AS OT
64 Y60240 1 UNION, HALF ユニオン ハーフ KQ2H10-03AS OT
65 Y3128C 1 UNION ユニオン SGPPT10A OT
66 Y60253 1 UNION, HALF ユニオン ハーフ KQ2S16-03AS OT
305
PTS-NXT3c-01JE
