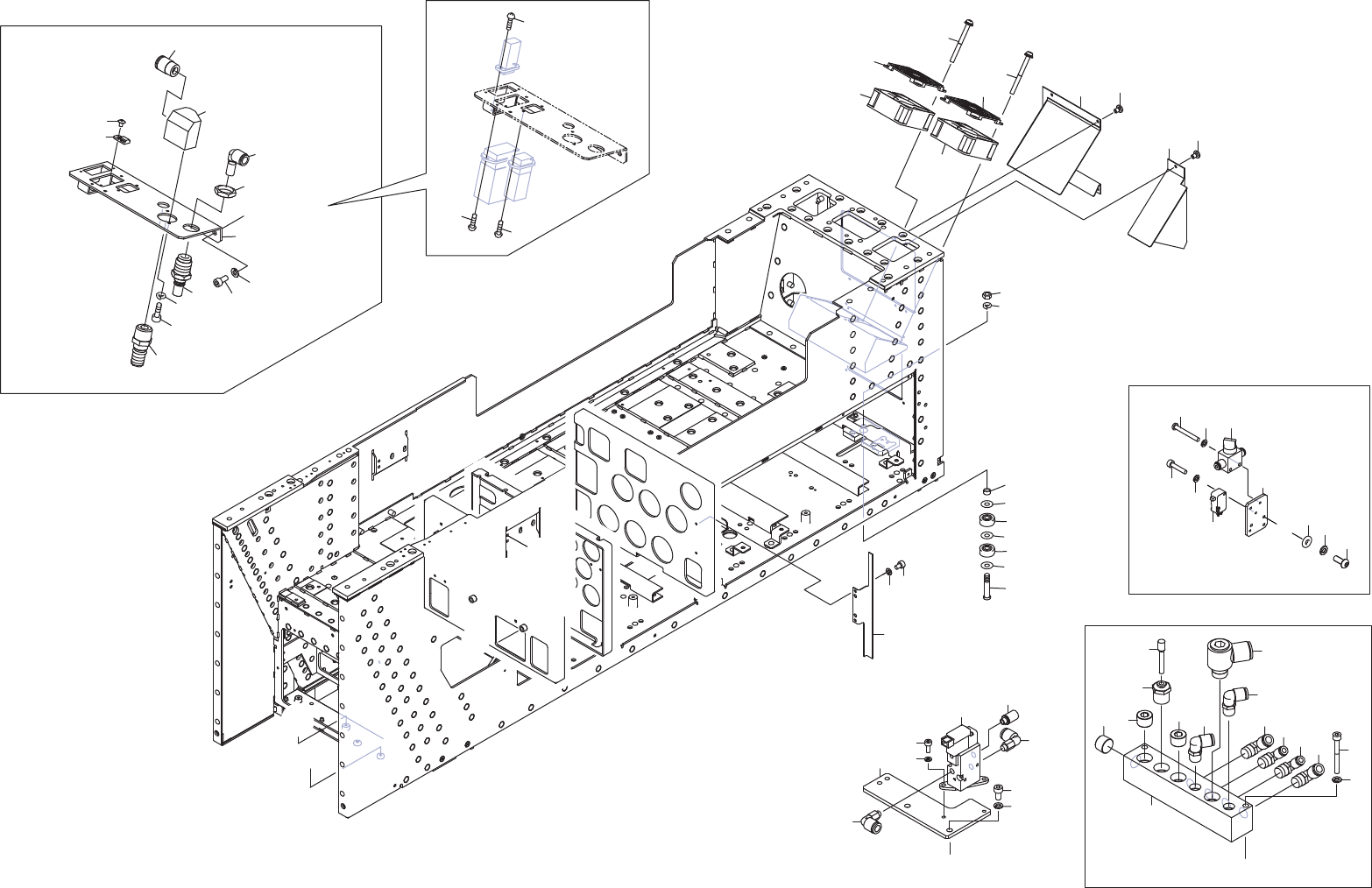

M3 IIIc-BED 1/
M3 IIIc-ベッド 1/
2UGZBC000107
No. Dr
g
.No. & Code No. QTY Descri
p
tion Ratin
g
Materials Remarks
番号 図番 & ｺｰﾄﾞ番号 個数 品名
規
格材質 備考
91 N10793 2 NUT, HEX ナット　六角 M03 P=0.5(3ｶｼﾛ) FE
92 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
93 2MGTBC020801 1 FILTER フィルタ OT
94 K5171S 2 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M03X006(3ｶ ｼﾛ) FE
95 2MGTBC020901 2 HOLDER 受け FE
96 K5171S 4 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M03X006(3ｶ ｼﾛ) FE
100 2MGTBC014102 1 FILTER フィルタ OT
101 K5172L 2 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
120 2CGZBC000100 1 COVER カバー FE
121 2MGTHW000602 1 COVER カバー FE
122 K5172L 4 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE
123 2MGKBC001201 1 SHEET, RUBBER シート　ゴム PL
124 2MGTHW000101 1 COVER カバー FE
125 K5171S 3 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M03X006(3ｶ ｼﾛ) FE
126 2MGKBC001100 1 PLATE, RETAINING
プ
レート　押え FE
127 N10793 4 NUT, HEX ナット　六角 M03 P=0.5(3ｶｼﾛ) FE
128 W1106C 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
129 2MGTBC013401 1 BKT, BASE ＢＫＴ　ベース FE
130 H5426K 2 BOLT, HEX SOCKET ボルト　六角穴 M04X008(3ｶ ｼﾛ) FE
131 W1106D 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
132 2MGTHW000402 1 BKT ＢＫＴ FE
133 H5426M 2 BOLT, HEX SOCKET ボルト　六角穴 M04X012(3ｶ ｼﾛ) FE
134 W1106D 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
4M
/
M(3ｶ ｼﾛ) FE
135 K64003 1 GASKET ガスケット TEM-1038-06 L=1m OT
136 2MGTHW000300 1 BKT ＢＫＴ FE
137 H54252 2 BOLT, HEX SOCKET ボルト　六角穴 M03X008(3ｶ ｼﾛ) FE
138 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
139 2MGTHW001000 1 SPACER スペーサ FE
140 2MGKHW024400 1 BKT, RETAINER ＢＫＴ　押え FE
141 H54253 2 BOLT, HEX SOCKET ボルト　六角穴 M03X010(3ｶ ｼﾛ) FE
142 W1106C 2 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE
143 2MGTHW000501 1 BKT, WIRING ＢＫＴ　配線 FE
144 2MGTHW000801 1 BKT, WIRING ＢＫＴ　配線 FE
145 K5357L 2 SCREW, HEX SOCKET COUNTERSUNK 小ネジ　六角穴皿 M03X006(3ｶ ｼﾛ) FE
146 2MGTHW001100 1 SHEET, RUBBER シート　ゴム PL
147 K64003 1 GASKET ガスケット TEM-1038-06 L=1m OT
150 2CGTBC000200 1 COVER カバー FE OPTION FOR DIP FLUX
151 2MGTBC014901 1 COVER カバー FE OPTION FOR DIP FLUX
152 K5172L 4 SCREW, C
/
R TRUSS 小ネジ　十穴トラス M04X006(3ｶ ｼﾛ) FE OPTION FOR DIP FLUX
153 2MGKBC001201 1 SHEET, RUBBER シート　ゴム PL OPTION FOR DIP FLUX
154 2MGKBC001100 1 PLATE, RETAINING
プ
レート　押え FE OPTION FOR DIP FLUX
155 N10793 4 NUT, HEX ナット　六角 M03 P=0.5(3ｶｼﾛ) FE OPTION FOR DIP FLUX
156 W1106C 4 WASHER, LOCK ワッシャ　ス
プ
リン
グ
3M
/
M(3ｶ ｼﾛ) FE OPTION FOR DIP FLUX
