Für die wöchentliche Instandhaltung benötigen Sie folgende Werkzeuge und Verbrauchsmittel: 4
– Staubsauger (mit geeigneter Düse)
– Abfalleimer
–Pinsel
–Schere
– Fusselfreie Tücher
– Äthylalkohol
– Satz gereinigte Keramik- oder neue Pipetten.
4
Bei den folgenden Instandhaltungsschritten darf sich keine Leiterplatte im Bestückautomaten be-
finden. 4
: Wählen Sie am Stationsrechner "Manuell sperren" (Zustand geschlossen) und klicken Sie auf
übernehmen (bei Doppeltransport Spur 1/Spur 2).
Warten Sie, bis die letzte Leiterplatte fertig bestückt ist und den Bestückautomaten verlassen hat.
Der Arbeitsbereich ist jetzt frei. 4
: Drücken Sie die Halttaste.
: Öffnen Sie die Schutzhaube.
4
Verschieben Sie das Portal am Haltegriff des C&P-Kopfes vorsichtig mit geringem Krafteinsatz.4
4
: Schieben Sie das Portal über den BE-Tisch. Es steht dort außerhalb ihres Arbeitsbereichs.

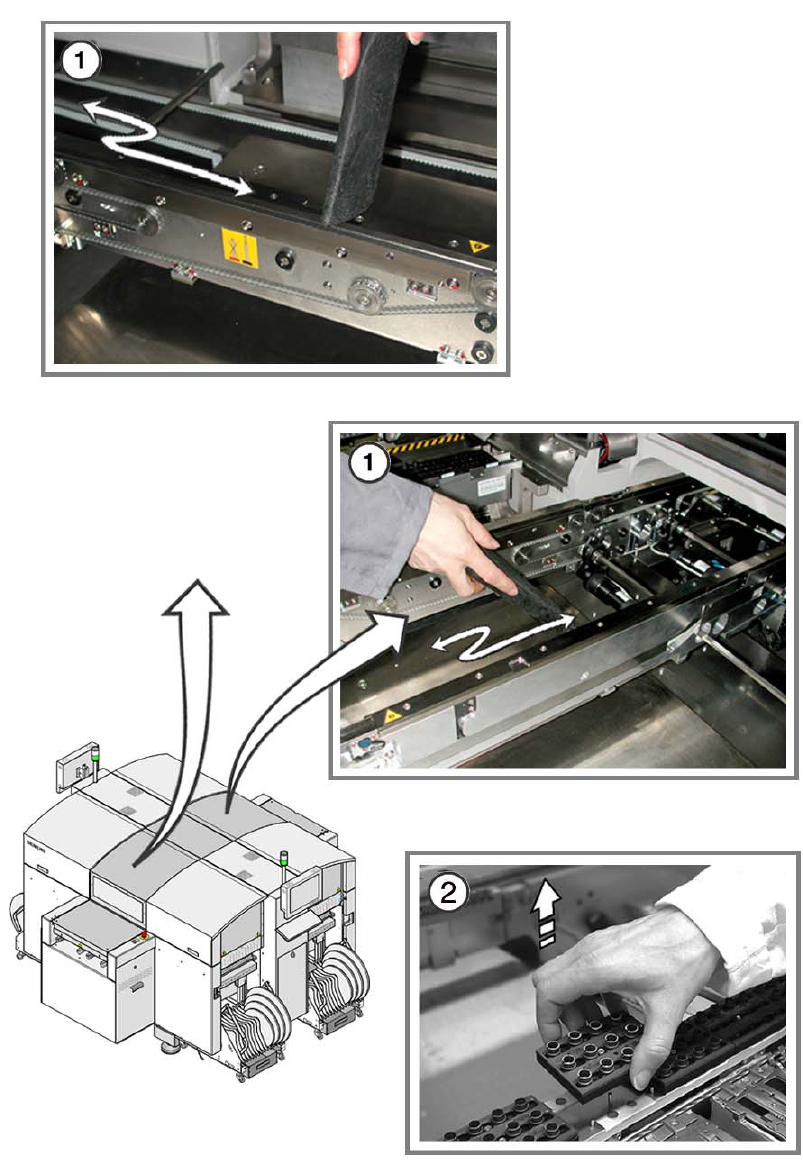

Absaugen LP-Transport 4
a Entfernen Sie mit dem Staubsauger alle losen Bauteile im gesamten Bereich des LP-Trans-
ports.
4
Lose Bauteile im LP-Transport und in der Sonarberoeinheit können zu Funktionsstörungen füh-
ren. 4
4
Austauschen der Pipettenwechslermagazine 4
: Legen Sie über das Menü "Einzelfunktionen" die Pipetten des Collect&Place-Kopfes in den Pi-
pettenwechsler ab.
s Entnehmen Sie die Pipettenwechslermagazine und ersetzen Sie sie durch Magazine mit ge-
reinigten Keramikpipetten bzw. neuen Pipetten.
: Nehmen Sie die Pipetten des Collect&Place-Kopfes über das Menü "Einzelfunktionen" wieder
auf.
: Entleeren Sie den Pipettenabwurfbehälter.
: Wiederholen Sie die Tätigkeit an den anderen Stellplätzen.
