00194754-0302_MM_D4_DE.pdf - 第78页
9 Instandhaltung der Pinolen SIPLACE D 4 Ausgabe 02/2010 78 9
SIPLACE D4 9 Instandhaltung der Pinolen
Ausgabe 02/2010
77
a Entfernen Sie den Schmutz aus der Vakuumlängsbohrung, indem Sie den Spiralbohrer 1,4 mm
mit einer Rechtsdrehung in die Bohrung drehen.
Der Schmutz wird durch die Drehung aus der Bohrung entfernt.
s Entfernen Sie den Schmutz aus der Vakuumquerbohrung mit dem Spiralbohrer 1,1 mm.
9
Ziehen Sie ab diesem Arbeitsschritt Laborhandschuhe an! 9
9
9
d Kontrollieren Sie den Saugteller auf Beschädigungen.
Sollte er Beschädigungen aufweisen, wechseln Sie ihn gegen einen neuen aus.
d Reinigen Sie den Saugteller der Pinole trocken mit einem fusselfreien Tuch.
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9
9 Instandhaltung der Pinolen SIPLACE D4
Ausgabe 02/2010
78
9
SIPLACE D4 9 Instandhaltung der Pinolen
Ausgabe 02/2010
79

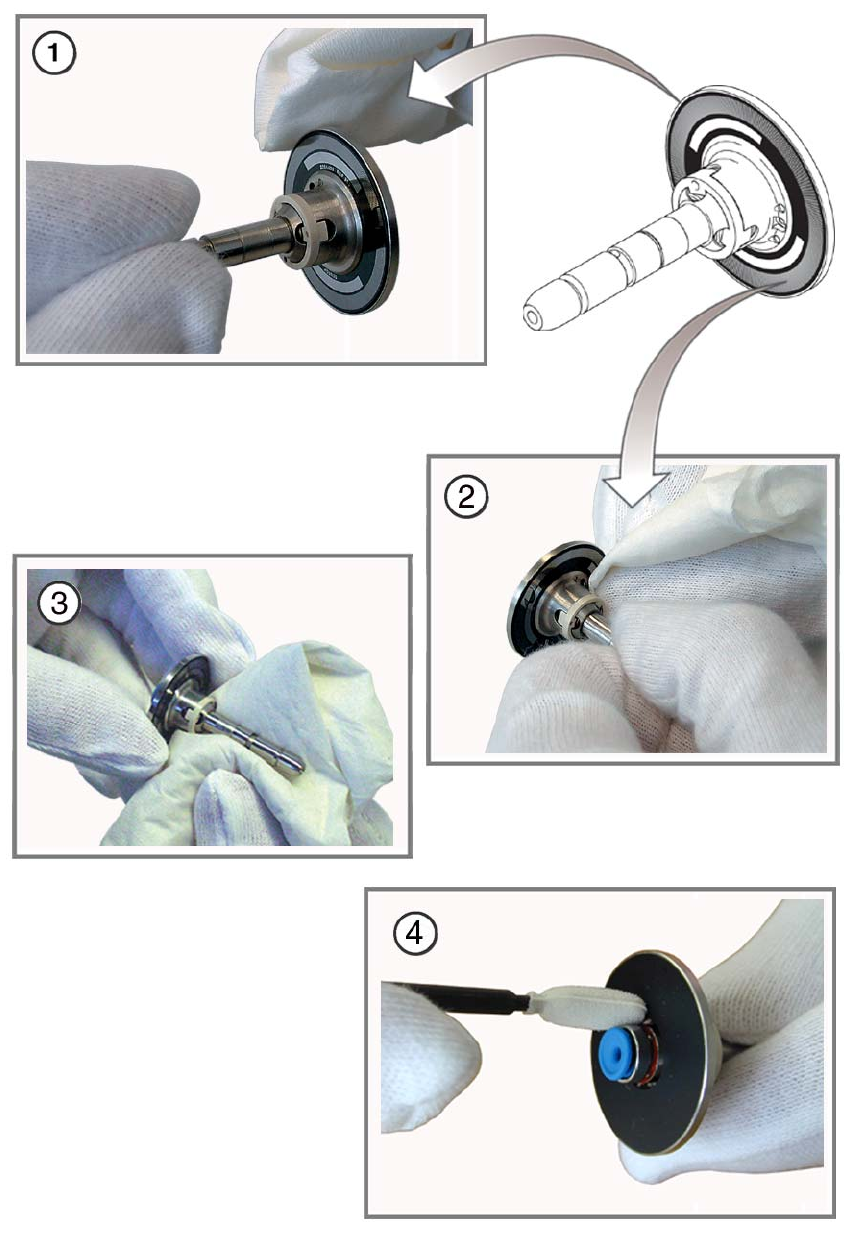

a Reinigen Sie den Rand der Pinole mit einem mit Äthylalkohol benetzten fusselfreien Tuch.
9
s Reinigen Sie die Inkrementalscheibe der Pinole mit einem mit Äthylalkohol benetzten fussel-
freien Tuch.
9
d Reinigen Sie den Pinolenschaft mit einem mit Äthylalkohol benetzten fusselfreien Tuch.
9
f Reinigen Sie vorsichtig den Umfang der Kugelrastung mit einem leicht mit Äthylalkohol be-
netzten Reinigungsstäbchen.
9
