a Um das Portal der Y-Achse mit der Fettpresse fetten zu können, muss dieses mit einem
Schmiernippel ausgestattet sein.
Sollte dies nicht der Fall sein, entfernen Sie die Schraube (Bild B) und setzen einen Schmier-
nippel ein.
s Setzen Sie die Fettpresse (Art.Nr.: 00366174-01), gefüllt mit ISOFLEX TOPAS NCA 52, ge-
rade auf den Schmiernippel.
: Machen Sie einen Hub mit der Fettpresse.
8
Sollte das Fett am Schmiernippel vorbei austreten, kann entweder das Lager schon voll sein oder
der Schmiernippel dichtet nicht ab. Setzen Sie in diesem Fall einen neuen Schmiernippel ein. 8
8
: Fetten Sie den anderen Wagen des Portals auf die gleiche Art.
8
Es müssen alle acht sichtbaren Schmiernippel an den Portalen gefettet werden! 8
8
: Verschieben Sie das Portal um ca. 30 cm, um das Fett zu verteilen.
: Wiederholen Sie das Pressen und das Verschieben noch dreimal. Dann ist die richtige Fett-
menge erreicht.
: Entfernen Sie mit einem Tuch überschüssiges Fett vom Schmiernippel und dessen Umge-
bung.
8
: Wiederholen Sie das Fetten an allen vier Portalen.
8
8
: Schalten Sie den Bestückautomaten am Hauptschalter wieder ein.
8
8
8
8
8
8
8
8 Instandhaltungsarbeiten jährlich SIPLACE D4
Ausgabe 02/2010
68
8
SIPLACE D4 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
69
Funktionstest des Leergurtschneidgeräts 8

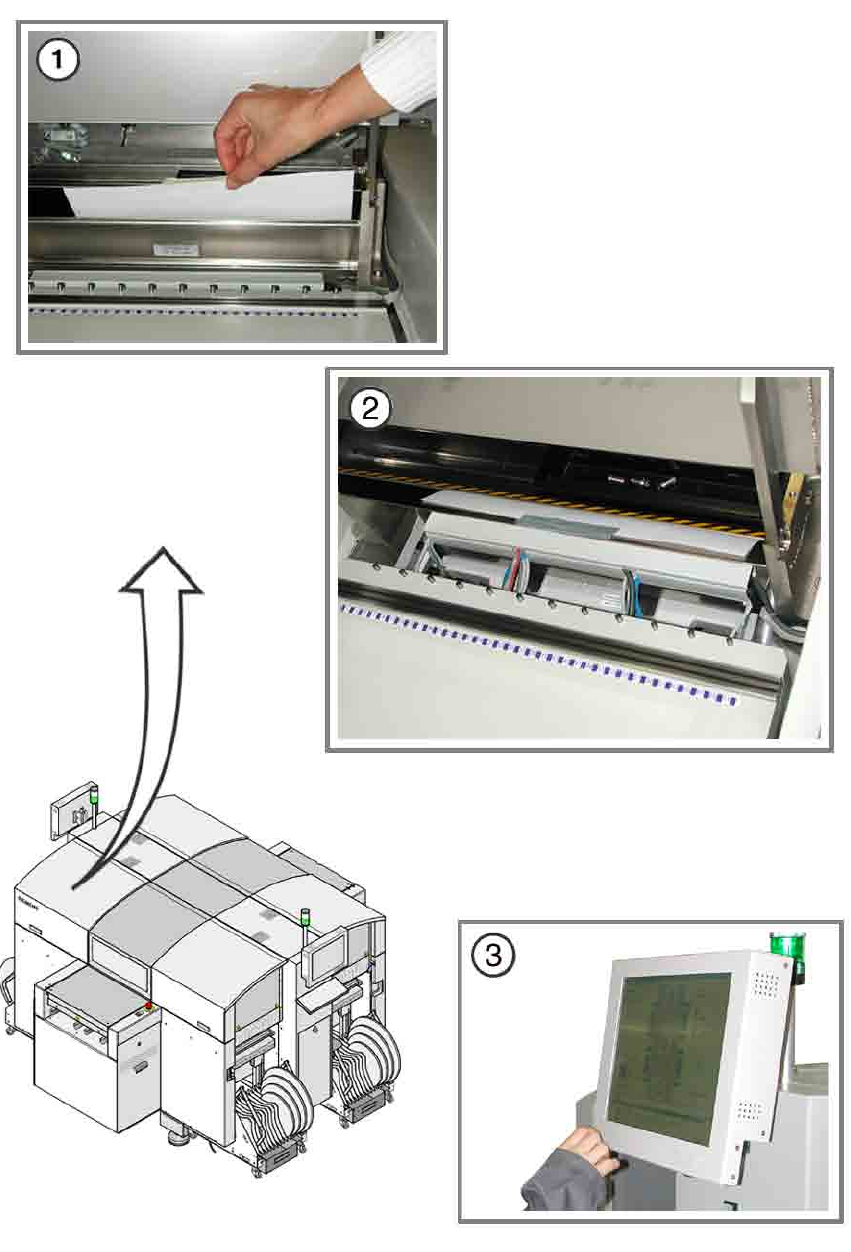

a Führen Sie ein DIN A3-Blatt oder zwei aneinandergeklebte DIN A4-Blätter in den Leergurtleit-
kanal ein.
8
Ein DIN A4-Blatt allein ist zu kurz, um das Schneidgerät zu erreichen. 8
8
8
s Kleben Sie das / die Blätter mit einem Klebeband am Leergurtleitkanal fest.
8
Achten Sie darauf, dass kein Papier in den Verfahrbereich des Bestückkopfs hochsteht. 8
8
8
d Melden Sie sich als Servicetechniker an der Station an und starten Sie SITEST.
d Klicken Sie in der Task-Leiste auf den Button "BE-Tische".
d Klicken Sie in der erscheinenden Ansicht auf "Gurtschneider betätigen".
8
: Nehmen Sie das angeklebte Blatt vom Leergurtleitkanal.
Sollte es nicht sauber durchgeschnitten sein, setzen Sie sich mit Ihrer regionalen Servicestelle
in Verbindung.
