SIPLA CE D4 7 I nstandhaltungsarbeiten 4-monat lich Ausgabe 02/2010 47 Beachten Sie die EGB -V orsch riften! 7 7 7 : Decken Sie de n Zuführbereic h ab, damit di e Zuführ module und das K op fvord erteil nicht be- schädig…
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D4
Ausgabe 02/2010
46
SIPLACE D4 7 Instandhaltungsarbeiten 4-monatlich
Ausgabe 02/2010
47
Beachten Sie die EGB-Vorschriften!
7
7
7
: Decken Sie den Zuführbereich ab, damit die Zuführmodule und das Kopfvorderteil nicht be-
schädigt werden.
7

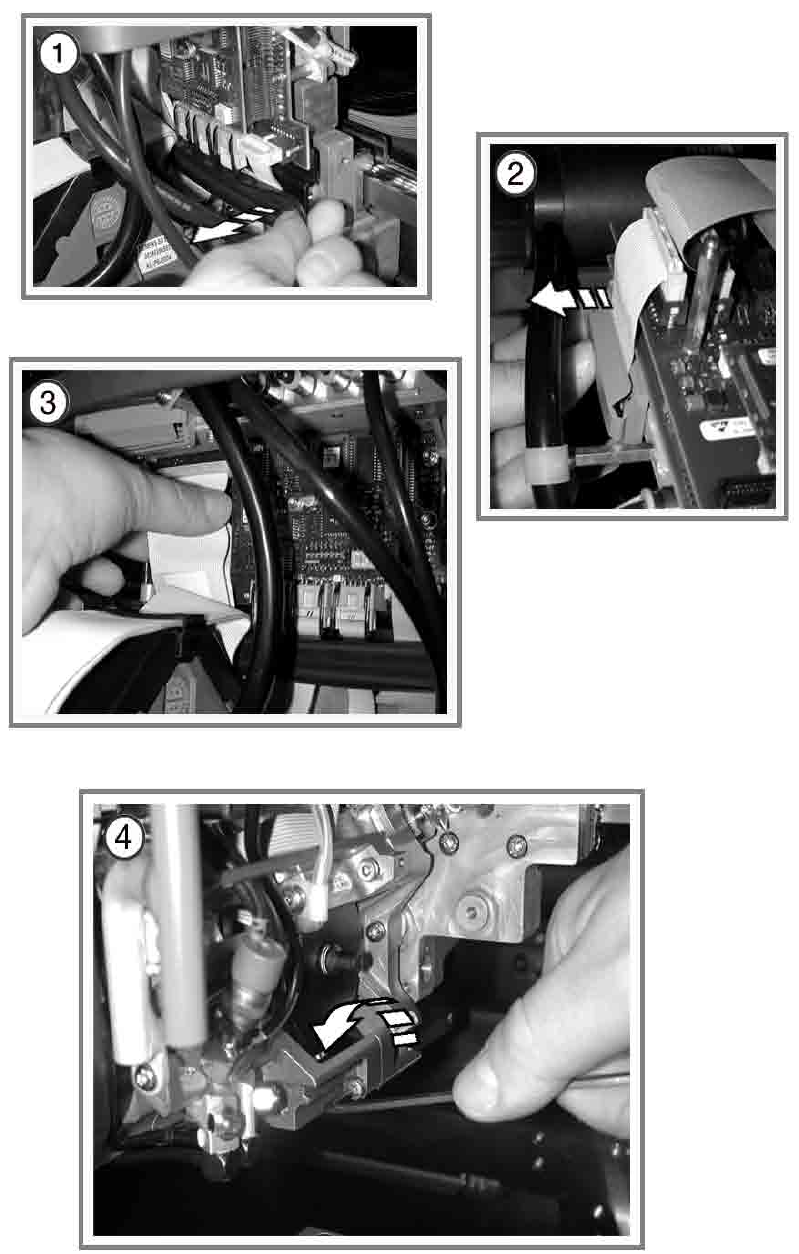

a Öffnen Sie die Zugentlastung.
s Öffnen Sie die Klammer über den Flachbandkabeln.
d Ziehen Sie die zwei Flachbandkabel ab.
7
f Lösen Sie die 4 Schrauben des Kopfvorderteils (mit dem 3 mm Inbusschlüssel) und nehmen
Sie es ab.
Halten Sie das Kopfvorderteil beim Abschrauben sicher fest. 7
Achten Sie dabei auf das Verteilerstück. 7
7
Verdrehen Sie den Stern um einen halben Takt, um nicht mit den Ventilstößel den Ventilstößel-
antrieb zu beschädigen. 7
7
: Legen Sie das Kopfvorderteil auf eine weiche EGB-Unterlage (mit der Seite der Ventilstößel
unten) bzw. montieren Sie es auf einen geeigneten Kopfständer.
: Entnehmen Sie die Pinolen und verwahren Sie sie in den dafür vorgesehenen Behältern.
7
