Für die 2-monatliche Instandhaltung benötigen Sie folgende Werkzeuge, Verbrauchs- und Hilfs-
mittel: 6
– Staubsauger
– Auffangbehälter für Kondenswasser
– Pinsel mit kurzgeschnittenen Borsten
– Kreuzschlitzschraubendreher
– Abziehstein
–Schere
– Fusselfreie Tücher
– ISOFLEX TOPAS NCA52 Fett
–WD40
–ggf
. Filtereinsatz 5Mikrom. für Baureihe 112
– ggf. neuer Schalldämpfer Collect&Place-Kopf DLM2.
6
6
Kontrollieren bzw. wechseln der Filterpatrone 6
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
6
: Öffnen Sie die Tür der Druckluftversorgung.
: Stellen Sie einen Auffangbehälter unter die Druckluftwartungseinheit.
6
a Drehen Sie den Drucklufthaupthahn zu.
s Beide Manometer müssen den Wert 0 anzeigen.
6

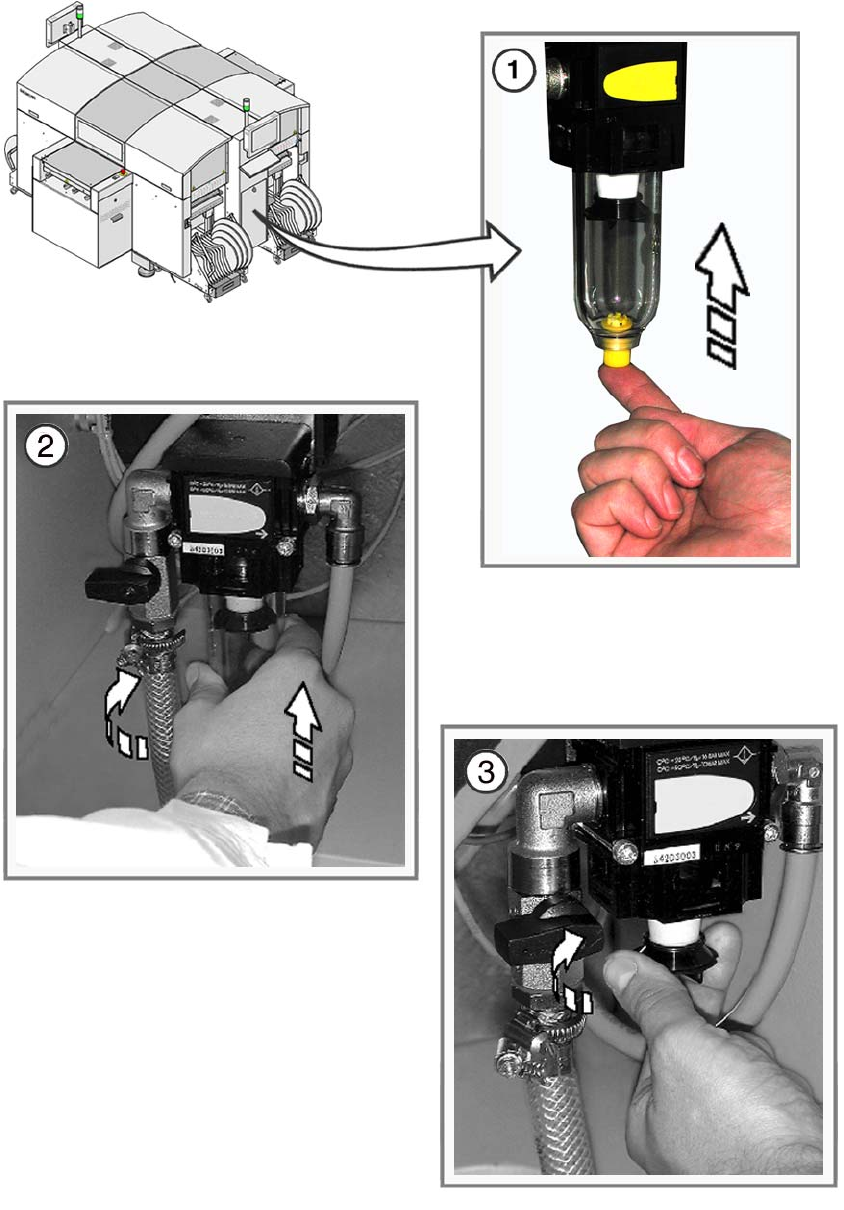

d Entfernen Sie die Abdeckkappe, indem Sie die gelbe Kappenentriegelung nach unten ziehen
und die Abdeckkappe nach links drehen (Bajonettverschluss).
6
6
6
6 Instandhaltungsarbeiten 2-monatlich SIPLACE D4
Ausgabe 02/2010
36
6
SIPLACE D4 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
37
a Drücken Sie die Ablassdüse am Kondenswasserbehälter, um Druck abzubauen und das Kon-
denswasser abzulassen.
6
s Entfernen Sie den Kondenswasserbehälter, indem Sie ihn nach links drehen und nach unten
abziehen (Bajonettverschluss).
6
d Schrauben Sie das Filtergehäuse aus der Druckluftwartungseinheit.
: Sollte der Filter verschmutzt sein, tauschen Sie ihn gegen einen neuen aus.
: Montieren Sie den Filter und das Filtergehäuse in umgekehrter Reihenfolge.
6
: Öffnen Sie danach wieder den Drucklufthaupthahn.
