6 Instandhaltungsarbeiten 2-monatlich SIPLACE D 4 Ausgabe 02/2010 42 6
SIPLACE D4 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
41
Kontrollieren bzw. wechseln des Schalldämpfers 6
a Lösen Sie die Schraube, mit der der Schalldämpfer des Collect&Place-Kopfes befestigt ist.
s Kontrollieren Sie den Schalldämpfer auf Verschmutzungen.
Sollte er Verfärbungen zeigen, ersetzen Sie den verschmutzten Filter durch einen neuen und
montieren Sie diesen in umgekehrter Reihenfolge.
6
Reinigen und fetten der Zahnriemen der X- und der Z-Achse 6
: Reinigen Sie die Zahnriemen der X- und der Z-Achse von Verschmutzungen.
6
d Fetten Sie den Zahnriemen der X-Achse leicht mit einem mit ISOFLEX TOPAS NCA 52 be-
netzten, kurzborstigen Pinsel.
f Fetten Sie den Zahnriemen der Z-Achse leicht mit einem mit ISOFLEX TOPAS NCA 52 be-
netzten, kurzborstigen Pinsel.
: Verteilen Sie das Fett gleichmäßig auf den Zahnriemen, indem Sie die Achsen hin- und her-
bewegen.
: Wischen Sie überschüssiges Fett ab.
6
6
6
6
6
6
6
6
6
6
6
6
6
6
6 Instandhaltungsarbeiten 2-monatlich SIPLACE D4
Ausgabe 02/2010
42
6
SIPLACE D4 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
43

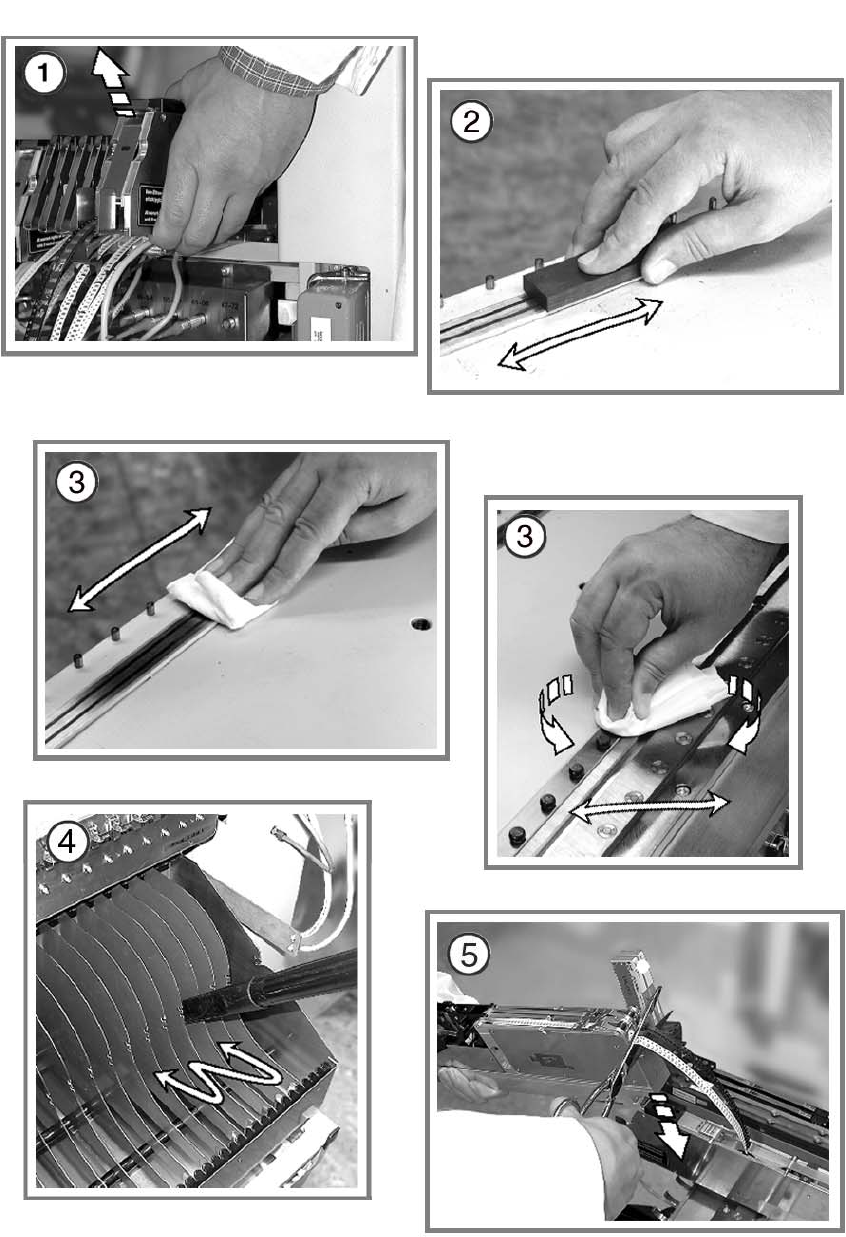

Instandhalten des BE-Tisches 6
a Rüsten Sie den Förderbereich ab.
: Saugen Sie lose Bauteile vom BE-Tisch ab.
s Entfernen Sie Unebenheiten der Magnetleiste mit einem Abziehstein.
6
d Konservieren Sie den Förderbereich mit einem mit WD40 besprühten fusselfreien Tuch.
f Saugen Sie lose Bauteile aus dem Gurtcontainer und entfernen Sie ggf. nicht mehr benötigte
Aufkleber und Klebestreifen.
6
g Schneiden Sie überstehende Leergurte am Förderer bündig ab und entleeren Sie bei 8mm-
S-Förderern die Bauteilschublade bzw. BE-Klappe.
: Stellen Sie die Förderer wieder auf den Förderbereich.
Achten Sie dabei auf den richtigen Stellplatz und auf den richtigen Anschluss des Förderers. 6
6
6
6
6
6
: Schließen Sie die Schutzhaube.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Wiederholen Sie diese Tätigkeiten an allen Förderbereichen.
