8 Instandhaltungsarbeiten jährlich SIPLACE D 4 Ausgabe 02/2010 66 8
SIPLACE D4 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
65
Fetten der Portale der Y-Achse 8
8
a Öffnen Sie die Fettpresse mit Linksdrehungen.
8
s Ziehen Sie den Kolben der Fettpresse zurück.
Die Arretierung muss einrasten.
8
8
Maschinenspeziifsch werden SIPLACE D1 / D2 und D4 mit ISOFLEX TOPAS NCA 52
und SIPLACE D3 mit Klüberplex BEM 34-132 gefettet. 8
8
d Füllen Sie die Fettpresse mit ISOFLEX TOPAS NCA 52 Schmierfett.
8
: Schließen Sie die Fettpresse durch Rechtsdrehungen.
8
f Lösen Sie die Arretierung.
Der Kolben wird durch Federkraft nach vorne bewegt.
8
g Entlüften Sie die Fettpresse durch zurückdrücken der Kugel an der Entlüftungsschraube.
8
: Betätigen Sie den Handhebel so lange, bis das Fett austritt.
Nun ist die Fettpresse einsatzbereit.
8
8
Die X-Achse wird bei D4 nicht gefettet. 8
8
8
8
8
8
8
8 Instandhaltungsarbeiten jährlich SIPLACE D4
Ausgabe 02/2010
66
8
SIPLACE D4 8 Instandhaltungsarbeiten jährlich
Ausgabe 02/2010
67

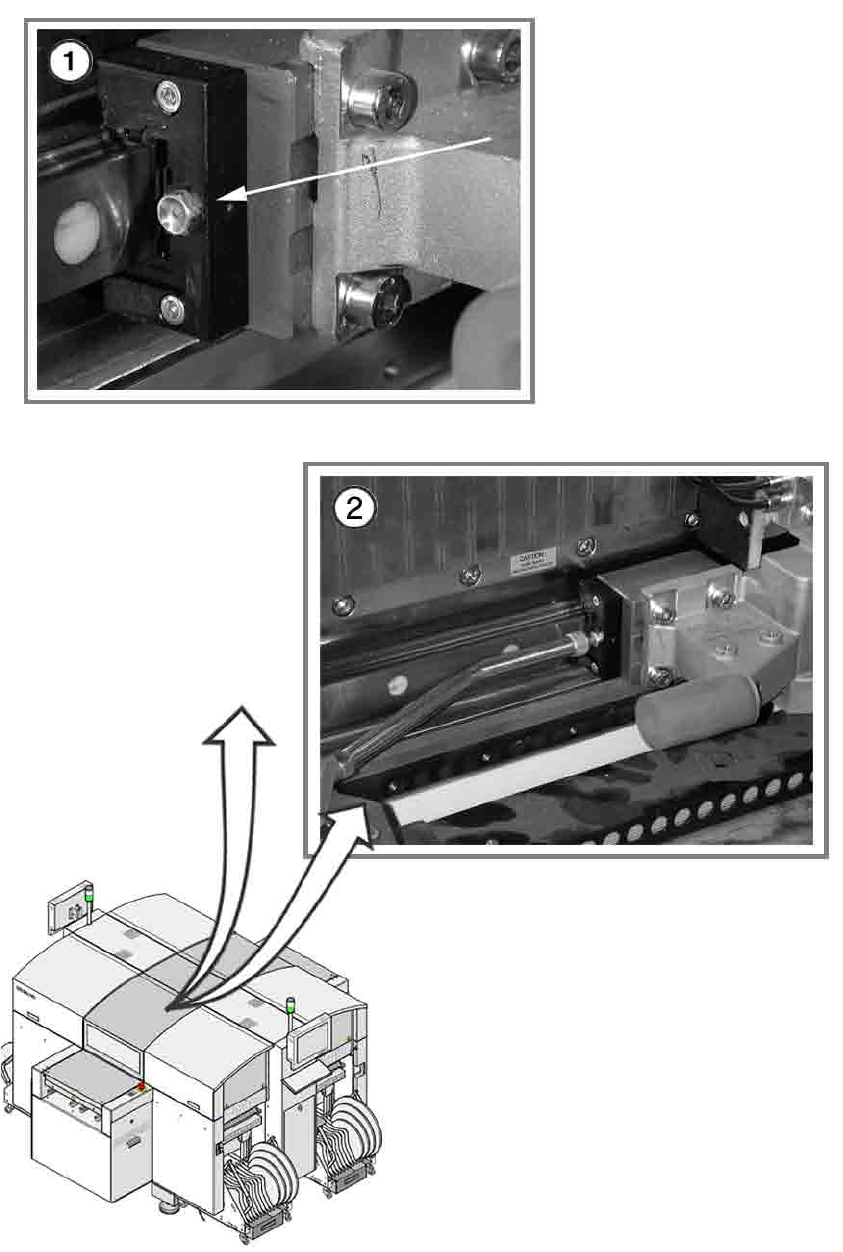

a Um das Portal der Y-Achse mit der Fettpresse fetten zu können, muss dieses mit einem
Schmiernippel ausgestattet sein.
Sollte dies nicht der Fall sein, entfernen Sie die Schraube (Bild B) und setzen einen Schmier-
nippel ein.
s Setzen Sie die Fettpresse (Art.Nr.: 00366174-01), gefüllt mit ISOFLEX TOPAS NCA 52, ge-
rade auf den Schmiernippel.
: Machen Sie einen Hub mit der Fettpresse.
8
Sollte das Fett am Schmiernippel vorbei austreten, kann entweder das Lager schon voll sein oder
der Schmiernippel dichtet nicht ab. Setzen Sie in diesem Fall einen neuen Schmiernippel ein. 8
8
: Fetten Sie den anderen Wagen des Portals auf die gleiche Art.
8
Es müssen alle acht sichtbaren Schmiernippel an den Portalen gefettet werden! 8
8
: Verschieben Sie das Portal um ca. 30 cm, um das Fett zu verteilen.
: Wiederholen Sie das Pressen und das Verschieben noch dreimal. Dann ist die richtige Fett-
menge erreicht.
: Entfernen Sie mit einem Tuch überschüssiges Fett vom Schmiernippel und dessen Umge-
bung.
8
: Wiederholen Sie das Fetten an allen vier Portalen.
8
8
: Schalten Sie den Bestückautomaten am Hauptschalter wieder ein.
