SIPLA CE D4 6 I nstandhaltungsarbeiten 2-monat lich Ausgabe 02/2010 43 Inst andhalten des BE-Tis ches 6 a Rüsten Sie d en Förderbereic h ab. : Saugen Sie lose Bautei le vom BE-Tisch ab . s Entfernen Sie Unebenheiten der …
6 Instandhaltungsarbeiten 2-monatlich SIPLACE D4
Ausgabe 02/2010
42
6
SIPLACE D4 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
43
Instandhalten des BE-Tisches 6
a Rüsten Sie den Förderbereich ab.
: Saugen Sie lose Bauteile vom BE-Tisch ab.
s Entfernen Sie Unebenheiten der Magnetleiste mit einem Abziehstein.
6
d Konservieren Sie den Förderbereich mit einem mit WD40 besprühten fusselfreien Tuch.
f Saugen Sie lose Bauteile aus dem Gurtcontainer und entfernen Sie ggf. nicht mehr benötigte
Aufkleber und Klebestreifen.
6
g Schneiden Sie überstehende Leergurte am Förderer bündig ab und entleeren Sie bei 8mm-
S-Förderern die Bauteilschublade bzw. BE-Klappe.
: Stellen Sie die Förderer wieder auf den Förderbereich.
Achten Sie dabei auf den richtigen Stellplatz und auf den richtigen Anschluss des Förderers. 6
6
6
6
6
6
: Schließen Sie die Schutzhaube.
: Schalten Sie den Bestückautomaten am Hauptschalter ein.
: Wiederholen Sie diese Tätigkeiten an allen Förderbereichen.
6
6
6
6
6
6
7 Instandhaltungsarbeiten 4-monatlich SIPLACE D4
Ausgabe 02/2010
44
7 Instandhaltungsarbeiten 4-monatlich
7.1 Instandhaltung Bestückköpfe C&P 12
Aufbau des Collect&Place 12 - Bestückkopfes 7
7

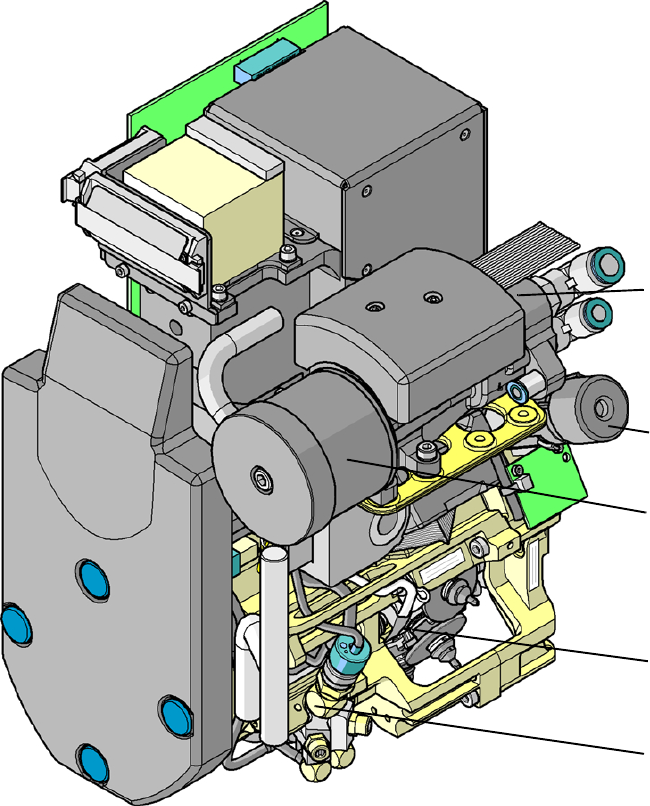

Abb. 7.1 - 1 12-Segment-Collect&Place-Kopf digital
7
(1) Vakuumerzeuger
(2) Drehstation, DP-Achse
(3) Stern mit 12 Pinolen, DR-Achse
(4) Blasluftventil
(5) Schalldämpfer
7
s
a
g
f
d
