6 Instandhaltungsarbeiten 2-monatlich SIPLACE D 4 Ausgabe 02/2010 34 6 Inst andhaltungsarbeiten 2-monatlich 6
SIPLACE D4 5 Instandhaltungsarbeiten monatlich
Ausgabe 02/2010
33
Reinigen der X-/Y-Maßstäbe (bei Bedarf) 5
5
Reinigen Sie die Maßstäbe nur mit weichen Tüchern und geringem Druck! 5
5
a Reinigen Sie bei Bedarf die Inkrementalmaßstäbe der X- und der Y-Achsen mit einem mit
Äthylalkohol befeuchteten fusselfreien weichen Tuch.
5
Verschmutzte Maßstäbe führen zu Zählfehlern der X- und Y-Achsen und damit zu Maschinenstill-
ständen. 5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
6 Instandhaltungsarbeiten 2-monatlich SIPLACE D4
Ausgabe 02/2010
34
6 Instandhaltungsarbeiten 2-monatlich
6
SIPLACE D4 6 Instandhaltungsarbeiten 2-monatlich
Ausgabe 02/2010
35
6
6
Für die 2-monatliche Instandhaltung benötigen Sie folgende Werkzeuge, Verbrauchs- und Hilfs-
mittel: 6
– Staubsauger
– Auffangbehälter für Kondenswasser
– Pinsel mit kurzgeschnittenen Borsten
– Kreuzschlitzschraubendreher
– Abziehstein
–Schere
– Fusselfreie Tücher
– ISOFLEX TOPAS NCA52 Fett
–WD40
–ggf
. Filtereinsatz 5Mikrom. für Baureihe 112
– ggf. neuer Schalldämpfer Collect&Place-Kopf DLM2.
6
6

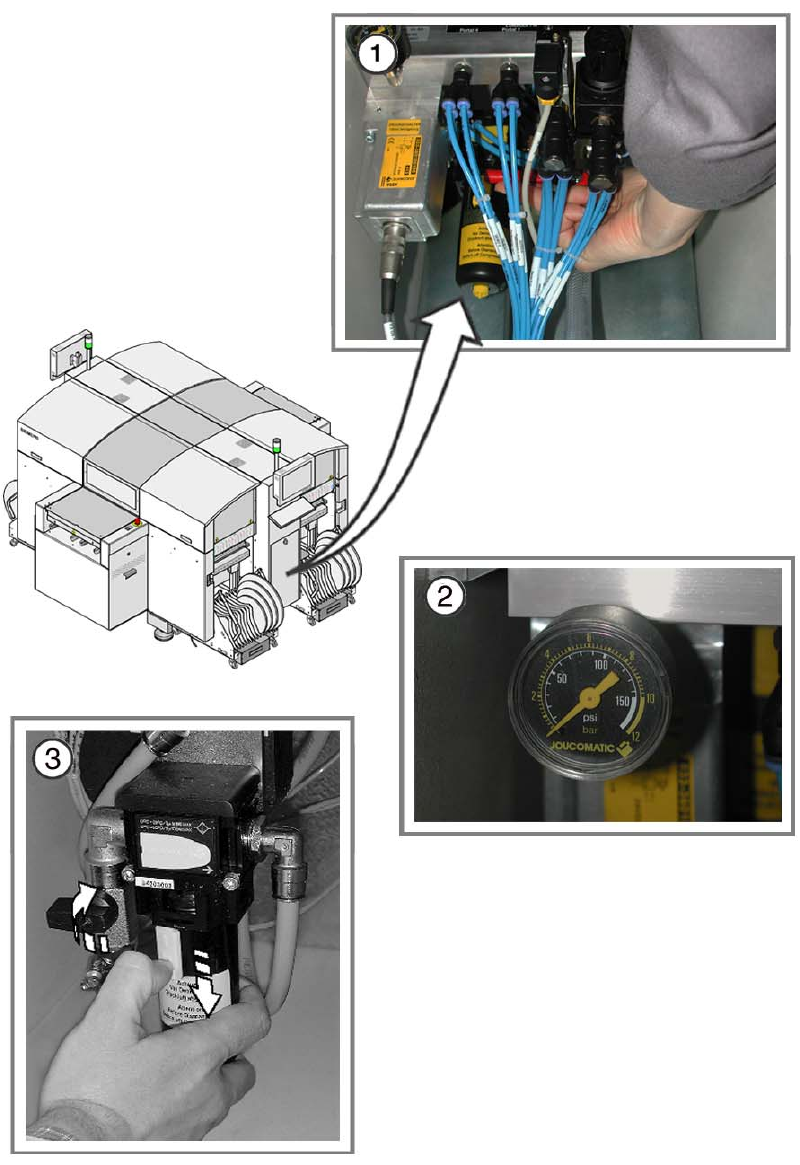

Kontrollieren bzw. wechseln der Filterpatrone 6
: Schalten Sie den Bestückautomaten am Hauptschalter aus.
6
: Öffnen Sie die Tür der Druckluftversorgung.
: Stellen Sie einen Auffangbehälter unter die Druckluftwartungseinheit.
6
a Drehen Sie den Drucklufthaupthahn zu.
s Beide Manometer müssen den Wert 0 anzeigen.
6
d Entfernen Sie die Abdeckkappe, indem Sie die gelbe Kappenentriegelung nach unten ziehen
und die Abdeckkappe nach links drehen (Bajonettverschluss).
6
