CM602-L 参考手册 2.2 生产设定 Page 2-8 角度定义 [ 角度定义 ] • 按此按钮显示左边画面 。 显示主要部品的吸着、 实装时的角度定义。 选择速度 [ 选择速度 ] • 按下后，如左所示的画 面将被显示。在此选 择 在供料器配置上选择的 芯片的供料器进给间 距。在 [ 选择速度 ] 的下部将显示所选 择的间距。 EJM4A -Pc-0013 EJM8A-C-RMC0 2-A01-00
CM602-L
参考手册
2.2
生产设定
Page 2-7

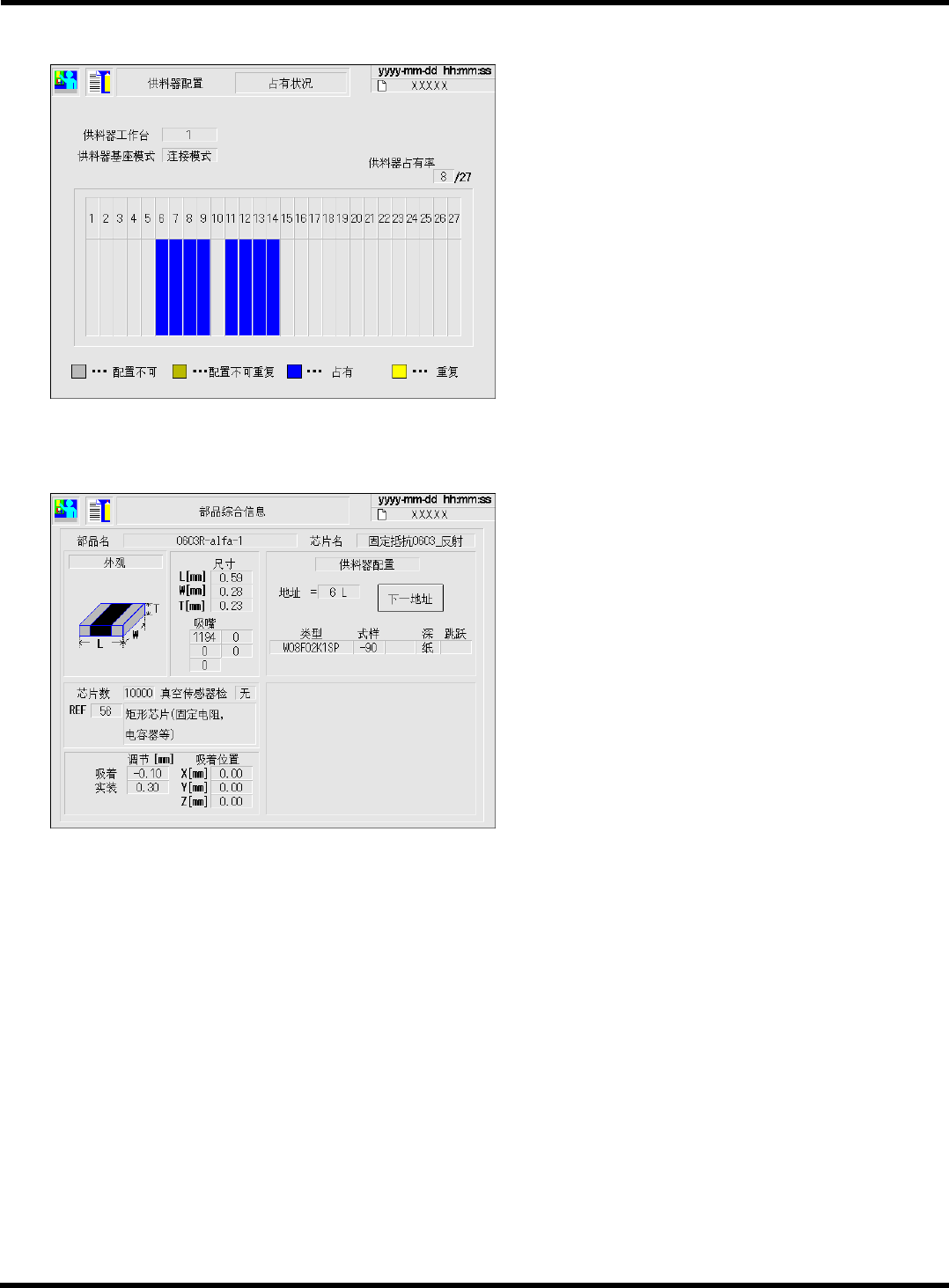

占有状况
[
占有状况
]
•
按此按钮显示左边画面。
显示工作台的物理占有状况。
部品综合信息
[
部品综合信息
]
•
按此按钮显示左边画面。
显示光标所指的供料器之部品信息，并其为包括
芯片信息的综合性部品信息。
∗
把光标移到要显示的地址后再按下。
EJM4A-Dm-0005
EJM4A-Dm-0006
EJM8A-C-RMC02-A01-00
CM602-L
参考手册
2.2
生产设定
Page 2-8

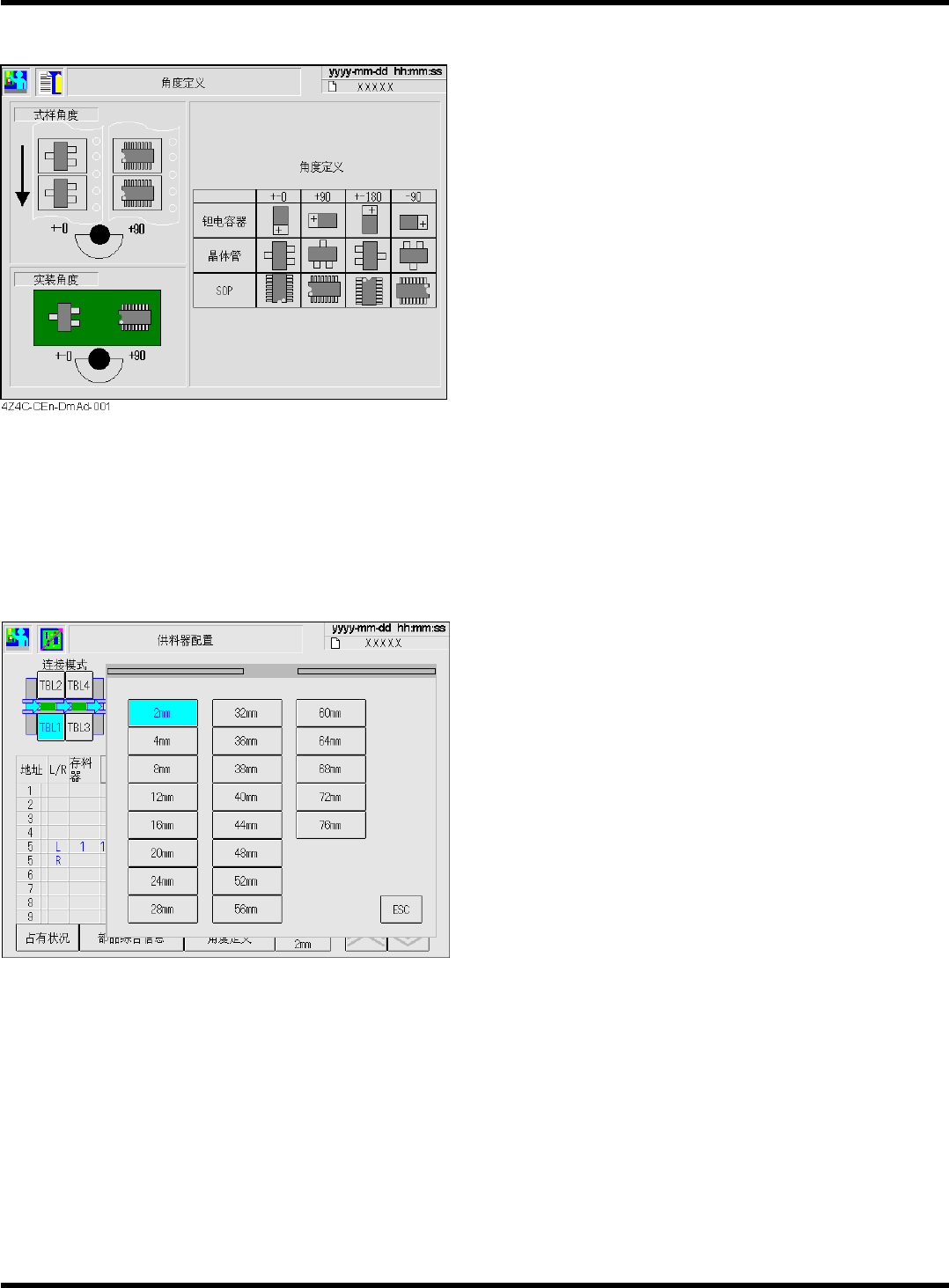

角度定义
[
角度定义
]
•
按此按钮显示左边画面。
显示主要部品的吸着、实装时的角度定义。
选择速度
[
选择速度
]
•
按下后，如左所示的画面将被显示。在此选择
在供料器配置上选择的芯片的供料器进给间
距。在
[
选择速度
]
的下部将显示所选择的间距。
EJM4A-Pc-0013
EJM8A-C-RMC02-A01-00
CM602-L
参考手册
2.2
生产设定
Page 2-9

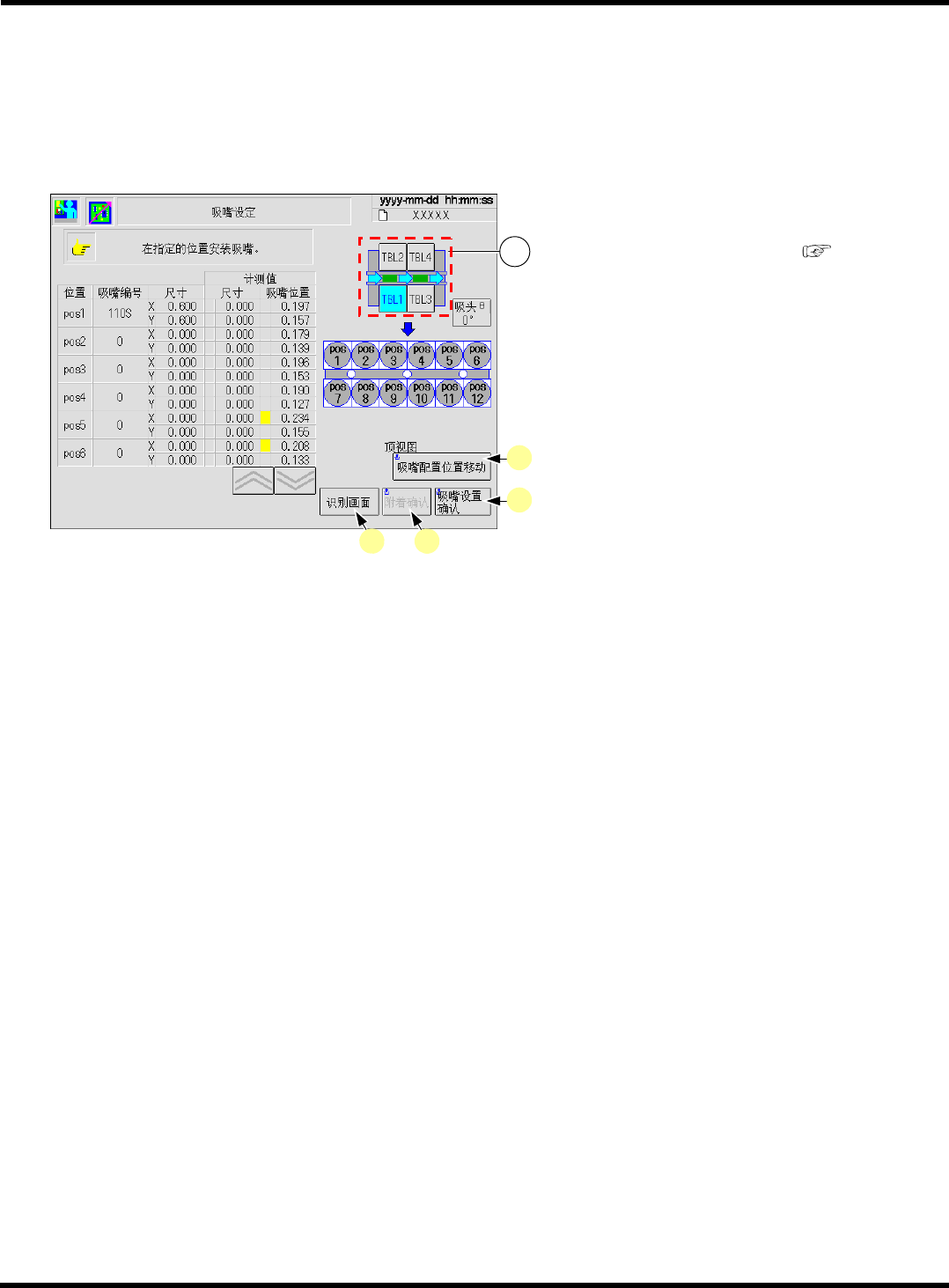

2.2.2
吸嘴设定
能够确认各吸头的吸嘴排列。现在安装在各吸头的吸嘴号码将被显示。
A)
高速吸头
(12
吸嘴
)
没有吸嘴交换器、没有部品厚度传感器
(12
吸嘴用选购件
)
时
•
请按要确认的吸头的工作台
。
∗
关于吸嘴交换方法，请参照
操作手册
“5.
生产基板的变更
”
。
a. [
吸嘴配置位置移动
]
•
吸头移到吸嘴安装位置。
b. [
吸嘴设置确认
]
•
吸嘴是否正确安装，进行识别，并显示计测值
(
吸嘴直径、吸嘴位置
)
。
•
吸嘴确认动作前以及没有配置的吸嘴位置显示
“0.000”
。
不正确时，将显示报警信息。
c. [
识别画面
]
•
显示执行吸嘴设置确认时的识别图像。
d. [
附着确认
]
•
检查吸嘴尖端是否有附着物。如果有，将显示
警告信息。
•
该按键，器机参数
→
选购件设定
→
功能使
用设定的
‘
反射吸嘴异物附着检查
’
处于
[
有
]
时将
被显示。
EJM8A-C-RMC02-A01-00
EJM8A-Pc-0024
1
a
b
c d
