CM602-L 参考手册 1.1 各部的名称和功能 Pa ge 1-11 1.1.7 部品厚度传感器 (12 吸嘴用、 8 吸嘴用选购件 ) 通过计测部品的厚度来 试图实现吸着的稳定 性和贴装品质的提高 。 根据对象吸头的不同， 部品厚度传感器的安 装位置和功能也有所 不同。 对高速吸头 (12 吸嘴 ) 应使用吸头装载类型 ，而对通用吸头 (8 吸嘴 ) 应使用主机固定类型 。 ∗ 多功能吸头是对象之外 。 对象吸头和类型 高速吸头 …
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-10

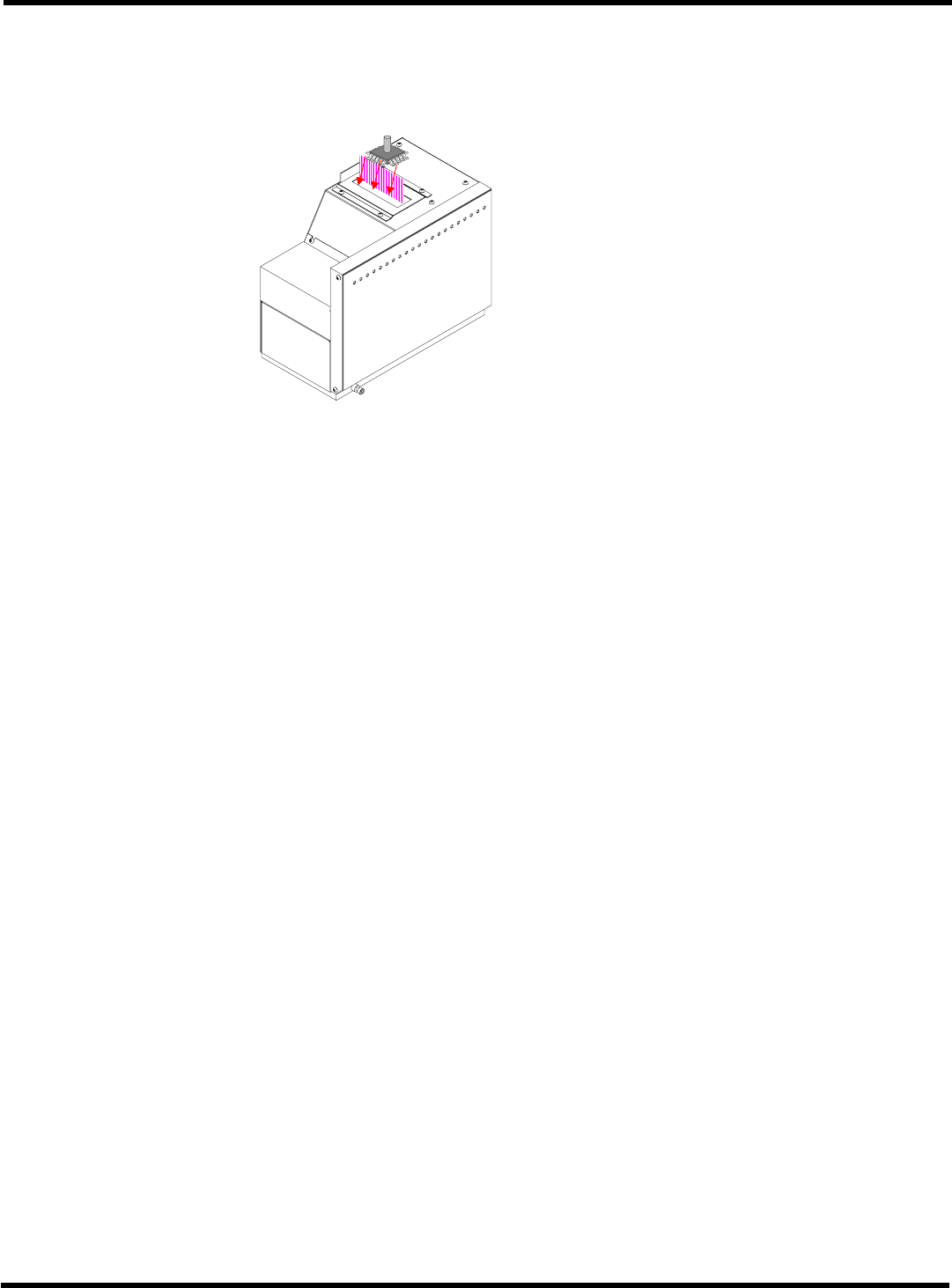

C) 3D
传感器
(
选购件
)
3D
传感器设置在主体框上，通过激光扫描方式，进行
QFP
、
SOP
的所有引线的共面性检测、
XY
位置方向检测、
CSP
和
BGA
的球位置检测以及有无检测。
E53C-007E
EJM8A-C-RMC01-A01-00
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-11

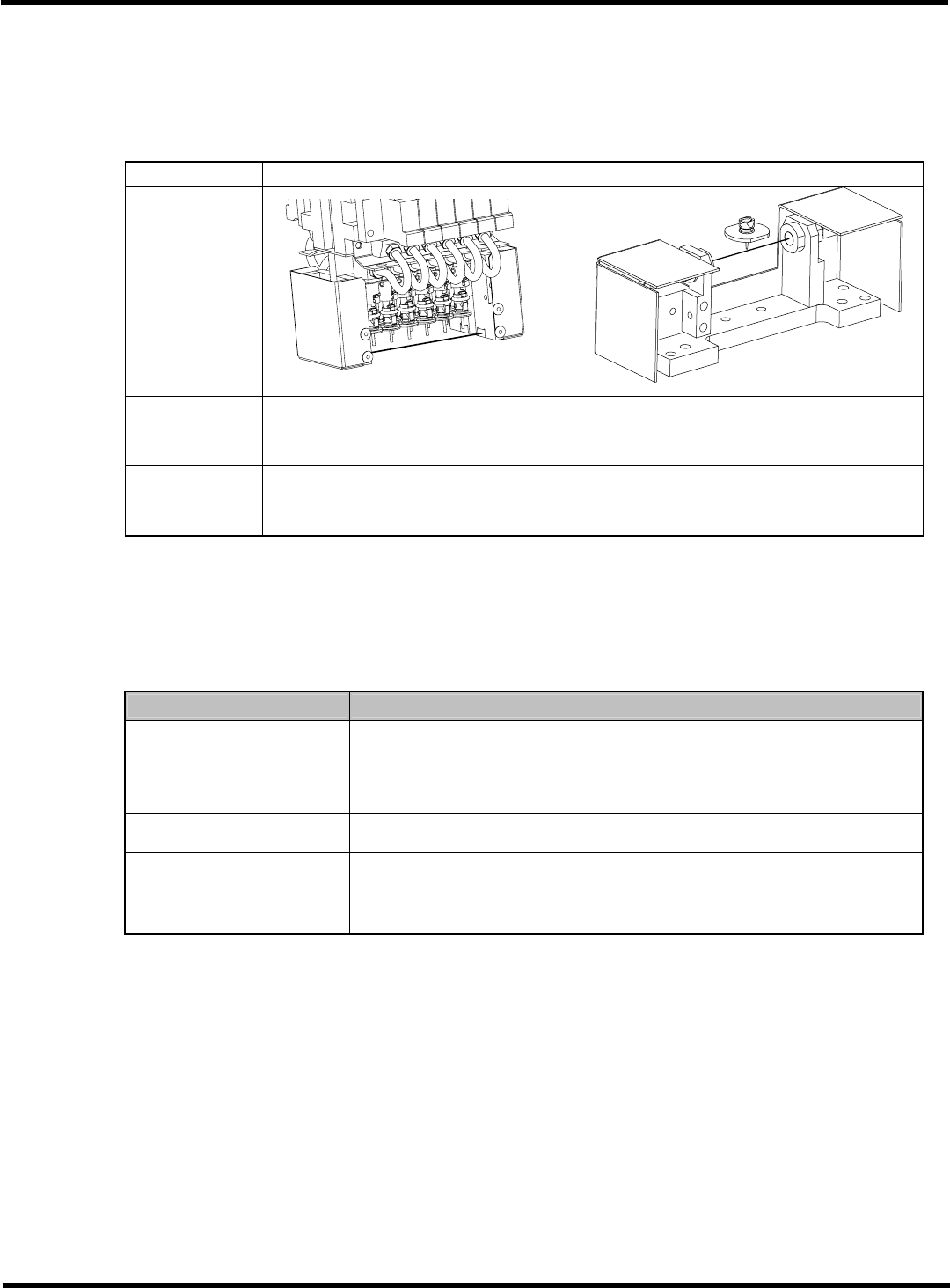

1.1.7
部品厚度传感器
(12
吸嘴用、
8
吸嘴用选购件
)
通过计测部品的厚度来试图实现吸着的稳定性和贴装品质的提高。
根据对象吸头的不同，部品厚度传感器的安装位置和功能也有所不同。
对高速吸头
(12
吸嘴
)
应使用吸头装载类型，而对通用吸头
(8
吸嘴
)
应使用主机固定类型。
∗
多功能吸头是对象之外。
对象吸头和类型
高速吸头
(12
吸嘴
)
用
通用吸头
(8
吸嘴
)
用
∗
1
外观
EJM8A-113E
EJM8A-112E
对象部品
0402
∼
6 mm
×
6 mm
的角形部品
(
透明部品、带引线的部品为对象之外
)
厚度
3mm
以下
∗
2
0603
∼
12 mm
×
12 mm
的角形部品
(
透明部品、带引线的部品为对象之外
)
厚度
6.5mm
以下
功能
z
部品厚度计测功能
∗
3
z
部品拿回检查功能
z
吸嘴尖端检查功能
z
部品厚度计测功能
∗
3
∗
4
∗
1
:
安装通用吸头
(8
吸嘴
)
用的工作台上，不能安装引线检验器。
∗
2
:
虽然能够贴装超过厚度
3 mm
的部品
(6.5 mm
以下
)
，但不进行部品厚度计测。
∗
3
:
使用带垫吸嘴以及吸嘴尖端部有层差的吸嘴时不进行计测。
∗
4
:
不适用托盘供给元件。
部品厚度传感器的各功能的说明如下所示。
功能
说明
部品厚度计测功能
厚度计测是对
“
自动运转开始后
” “
部品用完检测后的部品补充后
” “
编带拼接
检出后
”
∗
5 “
芯片数据修正后
”
的第
1
个吸着点进行的。
∗
6
另外，在自动运
转之外时，用
[
生产数据示教
]-[
芯片识别
]
，对每个部品可以个别进行厚度计
测以及登录。
部品拿回检查功能
贴装完毕部品后，检查是否拿回部品。
吸嘴尖端检查功能
检查吸嘴尖端的高度是否有异常
(
折断、吸嘴座摺动不良
)
。
当进行热补正时进行检查。
∗
5
:
有必要使用有编带供料器的接头检测传感器类型和有拼接编带的接头检测用的编带
(
黑色
)
。
∗
6
:
需要计测时间。
EJM8A-C-RMC01-A01-02
CM602-L
参考手册
1.1
各部的名称和功能
Page 1-12

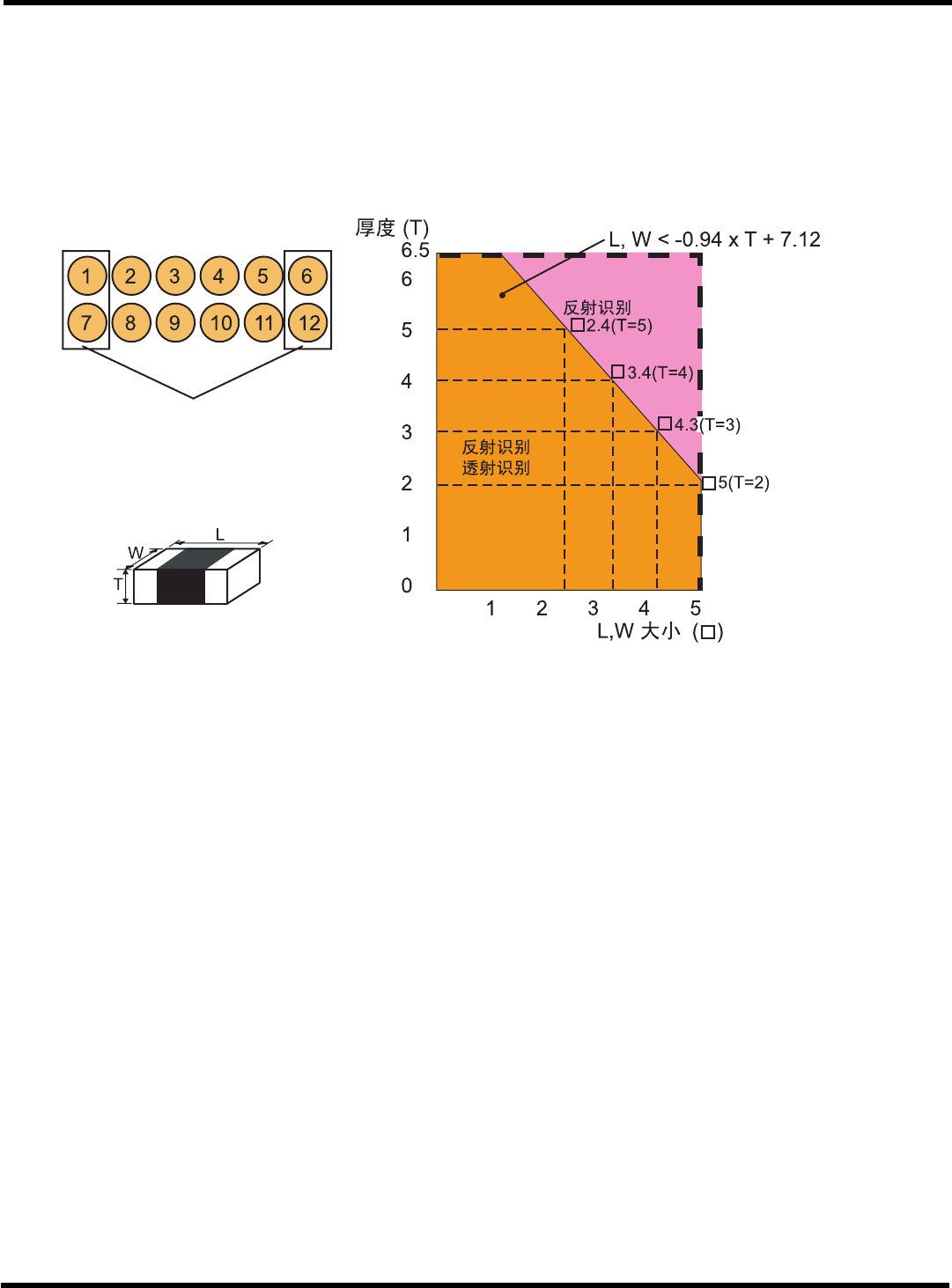

安装有部品厚度传感器
(12
吸嘴用
)
的工作台上，吸嘴编号
1, 6, 7, 12
能够吸着的透射识别对象
的部品大小有限制。
∗
L, W
大小和部品厚度
T
满足如下公式时，吸嘴编号
1, 6, 7, 12
能够吸着。
L, W
<
-0.94
×
T
+
7.12
用
PT200
编制数据时，反映出如上限制。
EJM8A-C-RMC01-A01-00
EJM8A-119C
透射识别对象的部品大小有限
制的吸嘴
吸嘴编号
1, 6, 7, 12
吸着部品大小条件
