CM602-L 参考手册 2.4 机器调整 Pa ge 2-36 2.4.3 基板搬送 进行基板搬入、由 A 工作台至 B 工作台的移动、往 后工序搬出的逐个工 序。 ∗ 操作方法同生产设定的 基板搬送相同。 ( “2.2.5 基板搬送 ”) 1. 按 [ 基板搬送 ] 。 2. 将伺服开关置于 ON ( I ) 。 ( 进行确认 ) 3. 按操作面板的 → 。 • 因到此之前的操作履历 ( 因已处于原点复归 状 态 ) ，而不必进行原…

100%1 / 158
CM602-L
参考手册
2.4
机器调整
Page 2-35
4.
按操作面板的
+
[
执行
]
。
•
进行搬送导轨的自动宽度调整。
•
初始画面上显示当前的基板宽度。
(
一次也没有
进行宽度调整时为
0.0)
∗
若要变为任意基板宽度，请按输入栏
(b)
后使
用画面右部的数字键输入。
a. [
生产数据基板宽度
]
配合生产数据的基板宽度时使用。
EJM8A-C-RMC02-A02-00
4
a
b
CM602-L
参考手册
2.4
机器调整
Page 2-36
2.4.3

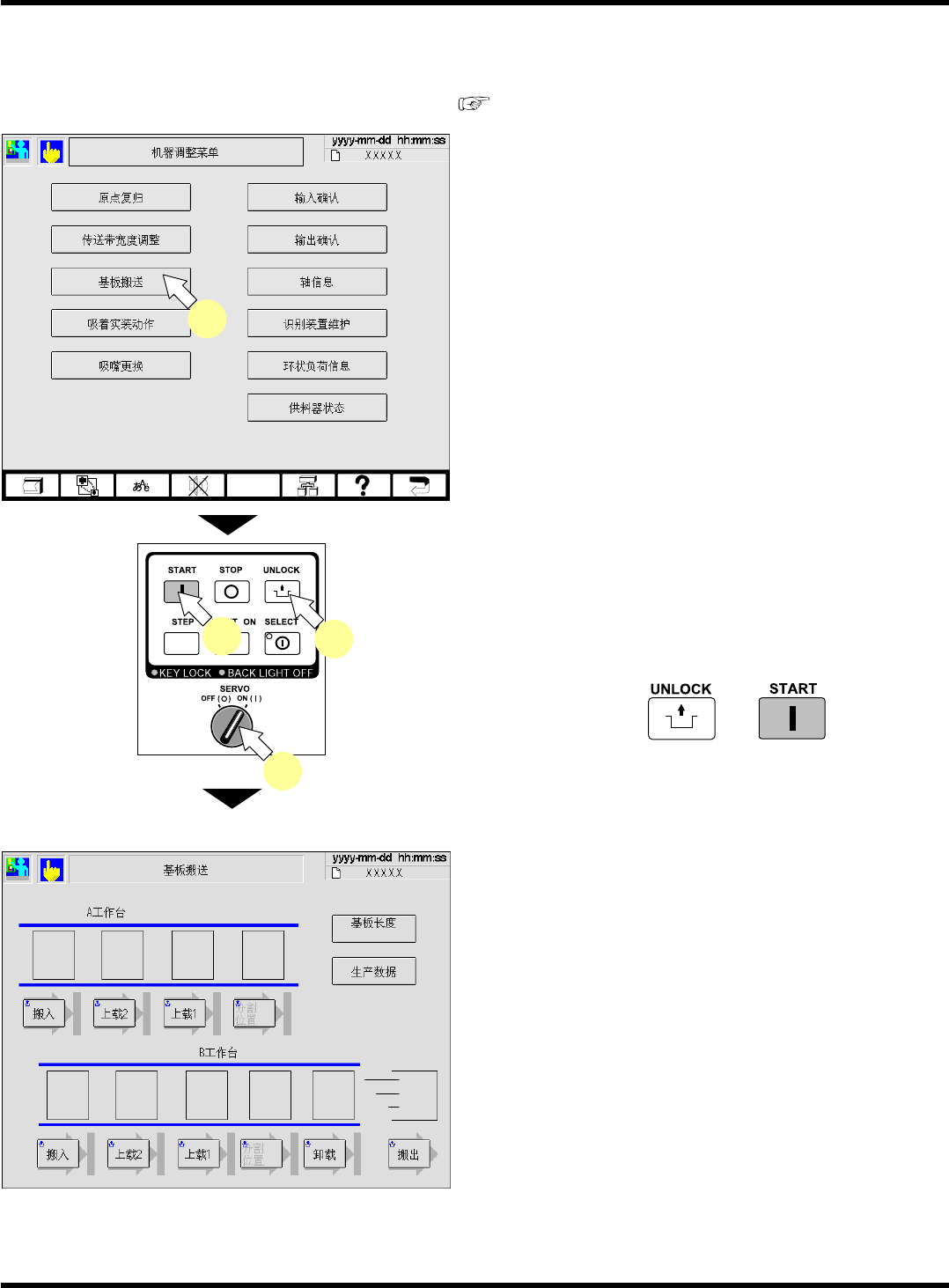

基板搬送
进行基板搬入、由
A
工作台至
B
工作台的移动、往后工序搬出的逐个工序。
∗
操作方法同生产设定的基板搬送相同。
(
“2.2.5
基板搬送
”)
1.
按
[
基板搬送
]
。
2.
将伺服开关置于
ON ( I )
。
(
进行确认
)
3.
按操作面板的
→
。
•
因到此之前的操作履历
(
因已处于原点复归状
态
)
，而不必进行原点复归动作。此时，不需要
此步骤。
•
基板搬送的画面将被显示。
EJM8A-C-RMC02-A02-00
EJM8A-Ma-0006
EJM4A-Ma-Menu-0001
1
2
3
3
CM602-L
参考手册
2.4
机器调整
Page 2-37
2.4.4
吸着实装动作
确认选择的照相机或者吸嘴的吸着、识别、实装位置。
A)
高速吸头
(12
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
吸着实装动作的画面将被显示。
2.
选择对象吸头。
3.
选择照相机或者吸嘴。
∗
同时吸着最多可选择
6
根。
(pos 1 ~ 6
或者
pos 7 ~ 12
的组合
)
4.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着实
装动作的画面详情
”
。
B)
通用吸头
(8
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
吸着实装动作的画面将被显示。
2.
选择对象吸头。
3.
选择照相机或者吸嘴。
∗
同时吸着最多可选择
4
根。
(pos 1 ~ 4
或者
pos 5 ~ 8
的组合
)
4.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着实
装动作的画面详情
”
。
EJM4A-Ma-0018
2
4
3
EJM8A-C-RMC02-A02-00
EJM4A-Ma-0004
2
4
3
