CM602-L 参考手册 2.5 机器设定 Pa ge 2-47 2.5 机器设定 可以进行不依靠生产数 据的机器状态的设定 。 ∗ 不能从操作员模式的主 菜单 ( 初始设定状态 ) 进入。 1. 按主菜单的 。 • 机器设定菜单的画面将 被显示。 2. 按虚线框内的任何功能按钮。 ∗ 关于各功能，请参照下 页以后的说明。 EJM8A- C-RMC02-A02- 00 EJM4A -Mc-Menu-0001 2
CM602-L
参考手册
2.4
机器调整
Page 2-46

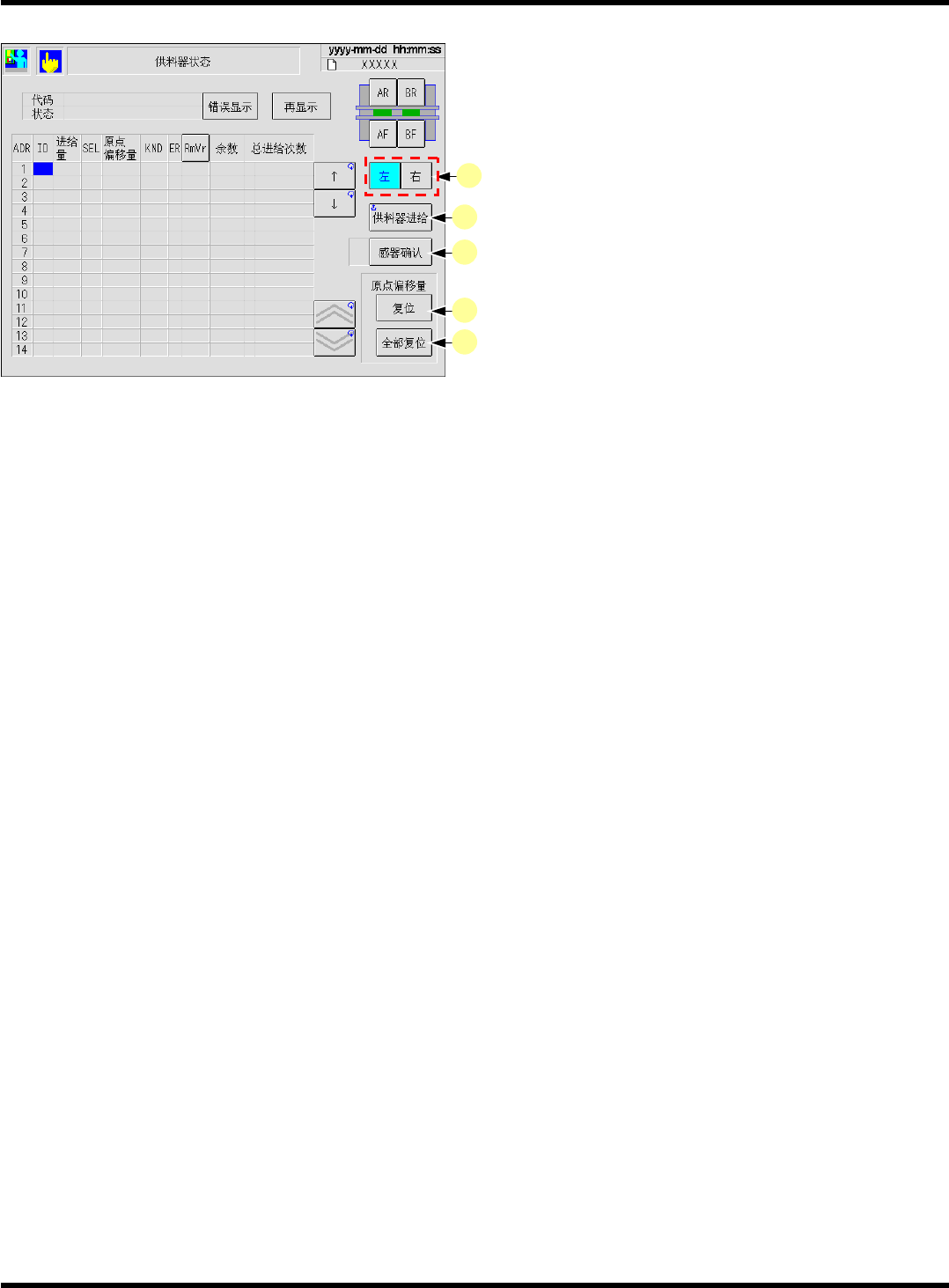

f. [
左
] [
右
]
•
使用双轨编带供料器时选择
[
供料器进给
]
、
[
复
位
]
操作的对象轨道。
∗
不使用双轨编带供料器时，请选择
[
左
]
。
g. [
供料器进给
]
•
进行以光标选择的供料器的进给动作。
h. [
传感器确认
]
•
进行接头检测传感器的检测确认。
j. [
复位
]
•
对用光标选择的供料器之原点偏移量进行清
零。
k. [
全部复位
]
•
对被设置的所有供料器之原点偏移量进行归
零。
EJM8A-C-RMC02-A02-00
EJM8A-Ma-0009
f
g
h
j
k
CM602-L
参考手册
2.5
机器设定
Page 2-47

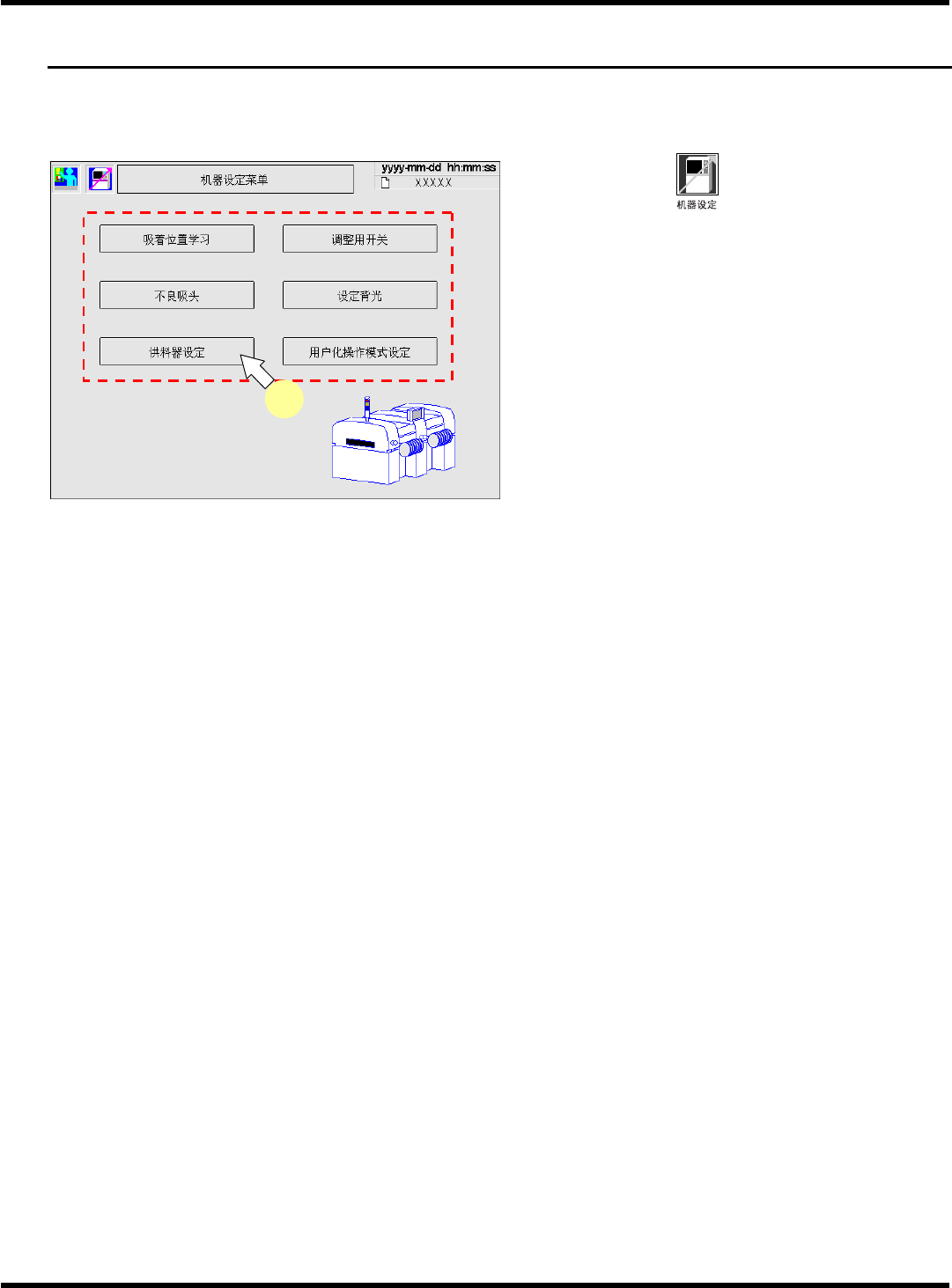

2.5
机器设定
可以进行不依靠生产数据的机器状态的设定。
∗
不能从操作员模式的主菜单
(
初始设定状态
)
进入。
1.
按主菜单的
。
•
机器设定菜单的画面将被显示。
2.
按虚线框内的任何功能按钮。
∗
关于各功能，请参照下页以后的说明。
EJM8A-C-RMC02-A02-00
EJM4A-Mc-Menu-0001
2
CM602-L
参考手册
2.5
机器设定
Page 2-48

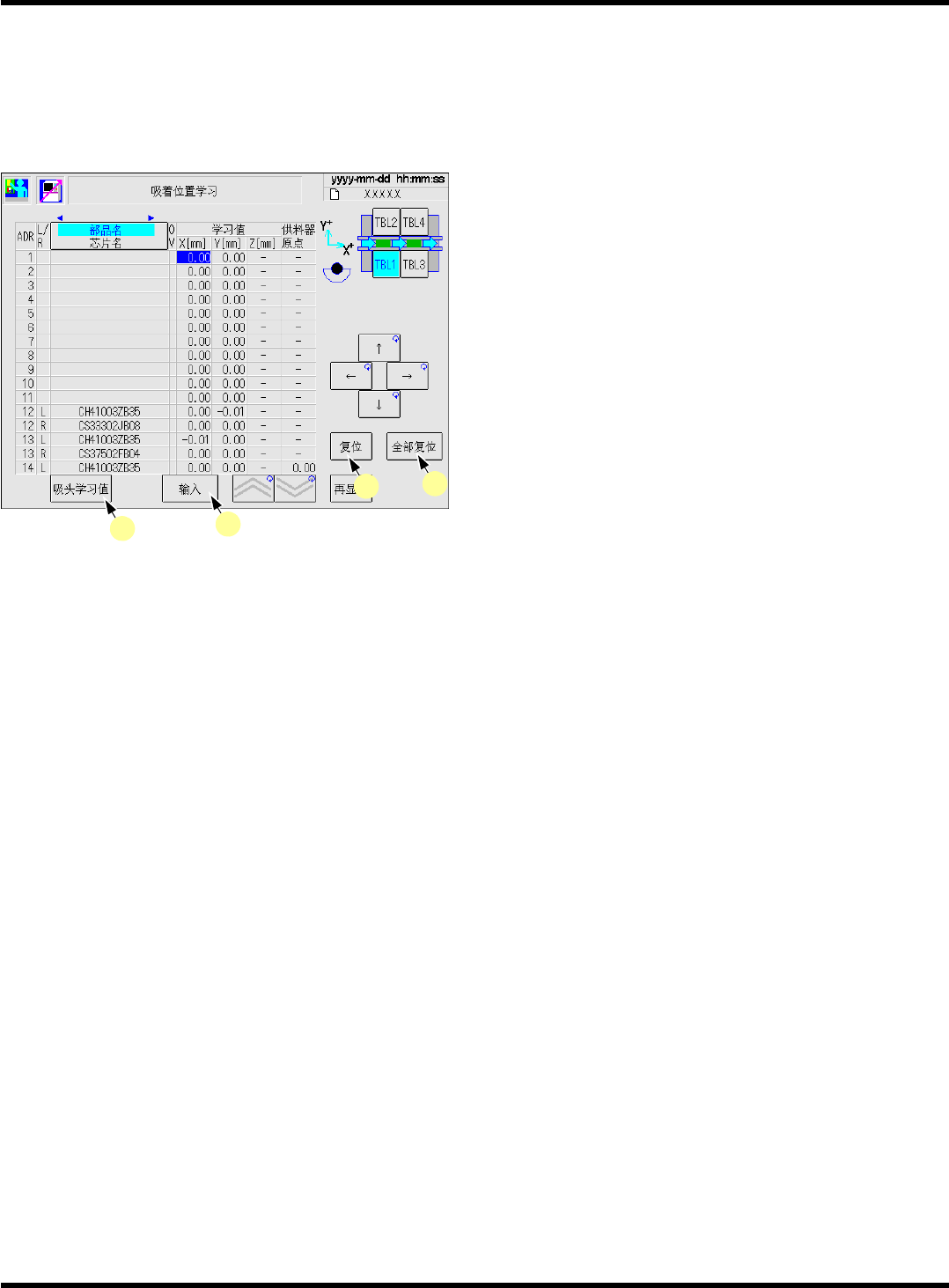

2.5.1
吸着位置学习
可以确认每一供料器地址的生产时吸着位置学习的补正值。
生产中，学习数据把识别结果的
1/10
计算到现学习值当中。
按
[
全部复位
]
或者读取生产数据，全部供料器地址的吸着位置学习数据将复位为
0.00
。
•
选择要显示的供料器工作台后按
[
部品名
/
芯片
名
]
，将显示各编带供料器的芯片名或部品名学
习值。
•
每按一次
[
部品名
/
芯片名
]
，将切换其反转显示。
a. [
复位
]
删除光标位置的学习内容。
由于显示确认信息，请按
[
是
]
。
b. [
全部复位
]
光标位置为
X
或
Y
时，全部删除
X
和
Y
的学习
内容，为
Z
时，全部删除
Z
的学习内容。
由于显示确认信息，请按
[
是
]
。
c. [
输入
]
输入
X
或者
Y
的学习值。由于显示
0 ~ 9
数字键，
请输入学习值。
•
各供料器地址的吸着学习值
X
或者
Y
在
−
1.0
mm
以上时，
‘OV’
栏显示为黄色。
请确认供料器的状态。
d. [
吸头学习值
]
显示吸头各
pos
的学习值。
∗
限使用高速吸头
(12
吸嘴
)
时显示。
EJM8A-C-RMC02-A02-00
EJM4A-Mc-0001
a
b
c
d
