CM602-L
参考手册
2.4
机器调整
Page 2-37
2.4.4
吸着实装动作
确认选择的照相机或者吸嘴的吸着、识别、实装位置。
A)
高速吸头
(12
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
吸着实装动作的画面将被显示。
2.
选择对象吸头。
3.
选择照相机或者吸嘴。
∗
同时吸着最多可选择
6
根。
(pos 1 ~ 6
或者
pos 7 ~ 12
的组合
)
4.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着实
装动作的画面详情
”
。
B)
通用吸头
(8
吸嘴
)
时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
吸着实装动作的画面将被显示。
2.
选择对象吸头。
3.
选择照相机或者吸嘴。
∗
同时吸着最多可选择
4
根。
(pos 1 ~ 4
或者
pos 5 ~ 8
的组合
)
4.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着实
装动作的画面详情
”
。
EJM4A-Ma-0018
2
4
3
EJM8A-C-RMC02-A02-00
EJM4A-Ma-0004
2
4
3
CM602-L
参考手册
2.4
机器调整
Page 2-38
C)
多功能吸头时
1.
在机器调整的菜单画面上按
[
吸着实装动
作
]
。
•
吸着实装动作的画面将被显示。
2.
选择对象吸头。
3.
选择照相机或者吸嘴。
•
可以同时吸着全部吸嘴。
4.
选择操作面板的
+
按钮，进行吸
着实装。
∗
关于此画面功能的详情，请参照后述的
“
吸着实
装动作的画面详情
”
。
吸着实装动作的画面详情
•
画面为高速吸头
(12
吸嘴
)
。
根据吸头类型的不同，画面上的按钮配置也有所
不同，但是所显示项目内容都相同。
项目
说明
a
[
吸着位置移动
]
使所选择的吸头或照相机移动到所选择的供料器的吸着位置。
b
[Z
轴
上升
/
下降
]
在吸着位置上使吸头下降或上升。
c
[
供料器进给
]
根据所指定的进给量
(
间距
)
进给编带。
d
[
进给量变更
]
指定进给量
(
间距
)
。
e
[
左开始位置
]
使吸头移动到左侧的识别开始位置。
f
[
右开始位置
]
使吸头移动到右侧的识别开始位置。
g
[
实装位置移动
]
使吸头移动到在
XY
坐标上指定的实装位置。
h
[X
坐标变更
]
变更通过
[
实装位置移动
]
来移动的位置之
X
坐标。
j
[Y
坐标变更
]
变更通过
[
实装位置移动
]
来移动的位置之
Y
坐标。
EJM8A-C-RMC02-A02-00
EJM4A-Ma-0010
2
3
4
EJM4A-Ma-0018
b
a
c
d
e
f
g
h
j
CM602-L
参考手册
2.4
机器调整
Page 2-39

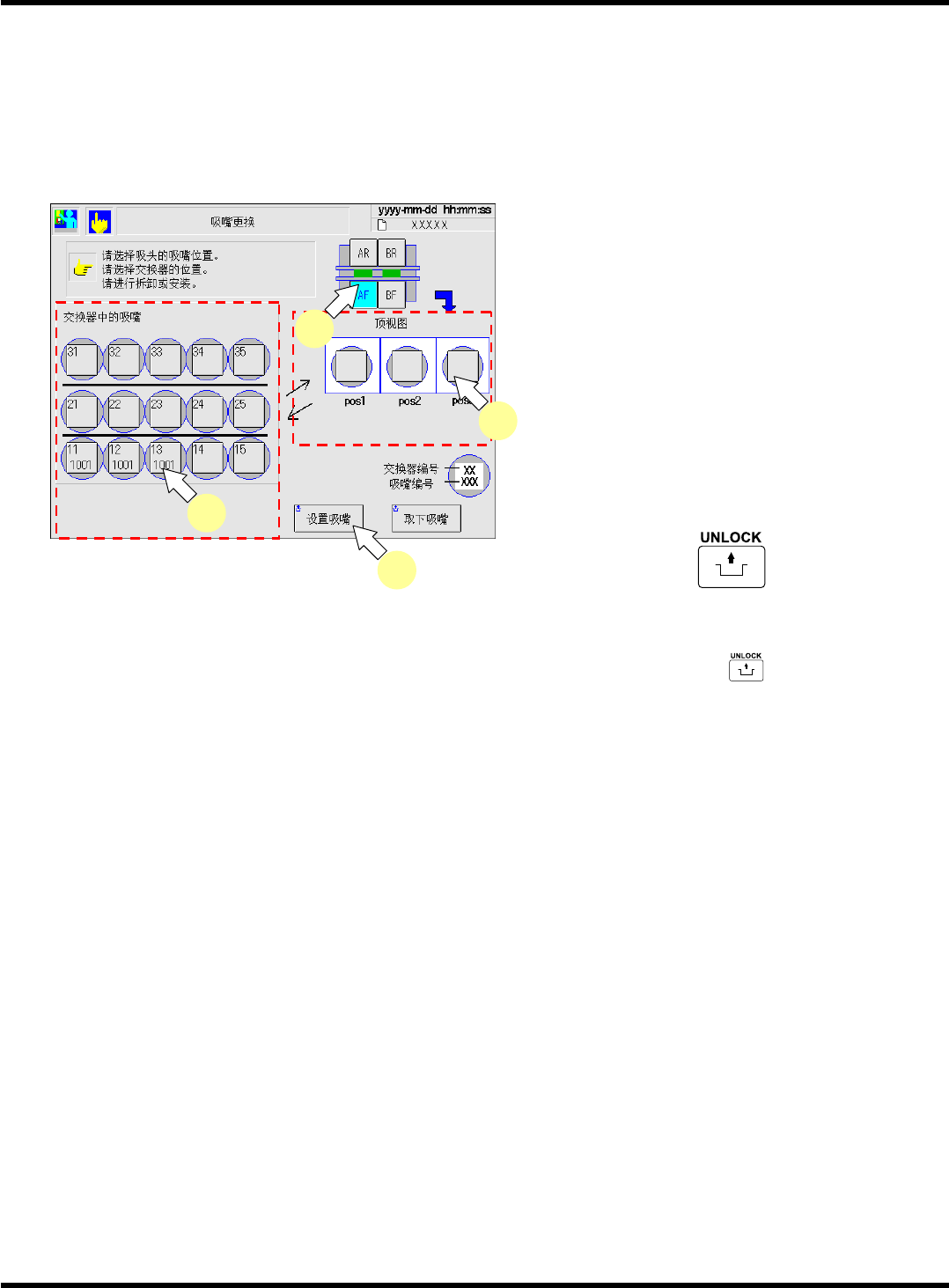

2.4.5
吸嘴交换
将任意吸头的吸嘴与吸嘴交换器内的吸嘴进行交换。
∗
通用吸头
(8
吸嘴
)
及多功能吸头标准附带交换器。
∗
高速吸头
(12
吸嘴
)
的吸嘴交换器为选购件。
(
没有安装吸嘴交换器时，不会显示该画面。
)
∗
画面为多功能吸头。
1.
在机器调整的菜单画面上按
[
吸嘴更换
]
。
•
吸嘴更换的画面将被显示。
2.
选择对象吸头。
3.
选择吸头的吸嘴。
4.
选择交换器的吸嘴。
5.
按操作面板的
+
[
设置吸嘴
]
。
•
吸嘴交换器的吸嘴将被安装在吸头上。
∗
欲取下吸嘴时，按
+
[
取下吸嘴
]
。
EJM4A-Ma-0021
3
2
4
5
