Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
33

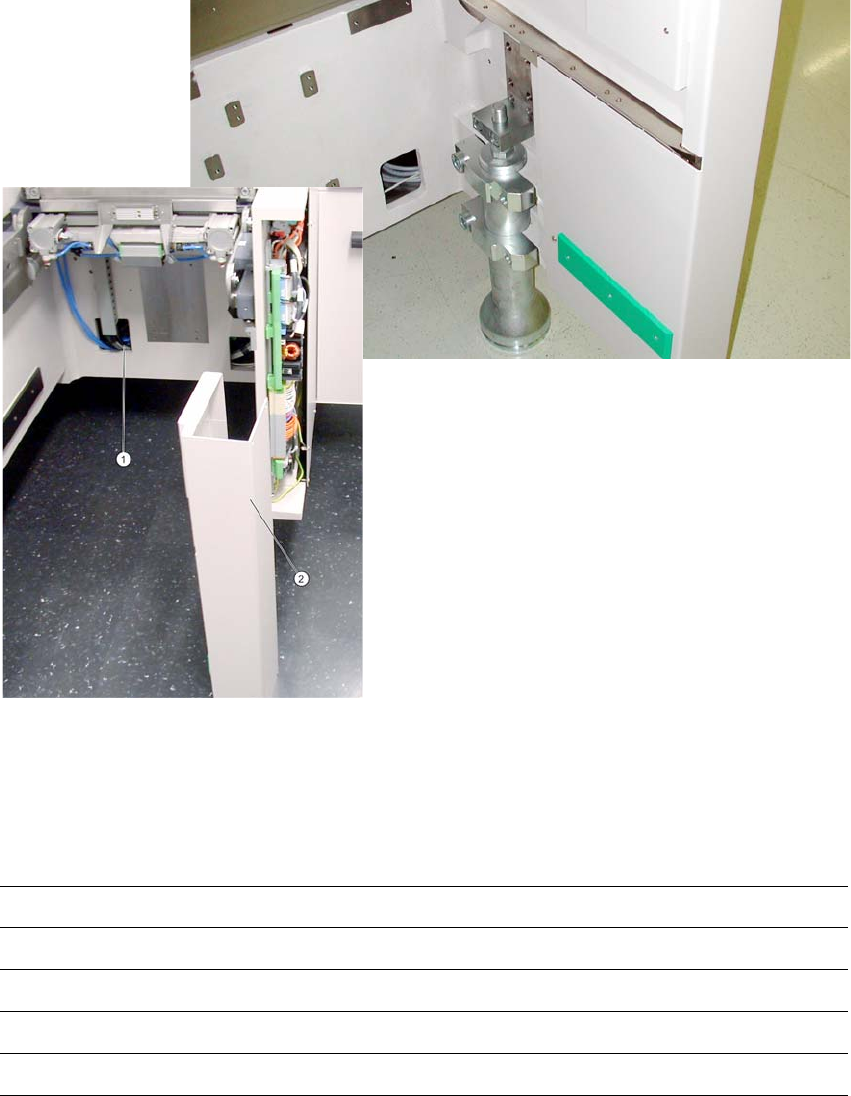

: Verstauen Sie Stecker, Kupplungen und weiteres Kabelmaterial in der Öffnung des Maschi-
nenständers (1).
: Montieren Sie die seitlichen Abdeckungen (2) des Maschinenständers.
1
Abb. 1.6.4 BE-Wagen Einzug mit Verkleidung außen (HF-Serie, Stellplatz 2-4 )
: Sofern vorhanden, montieren Sie nun die Fördererabdeckklappe, den Pipettenwechsler und
die Sensoren Abwurfbehälter. Nähere Informationen entnehmen Sie bitte der aktuellsten An-
leitung:
00193892-xx Montageanleitung Förderer-Abdeckklappe SIPLACE HF-series / X-series / D3
00193756-xx Montageanleitung Pipettenwechsler SIPLACE HF-Serie
00194550-xx Montageanleitung Abfrage Abwurfbehälter SIPLACE HF-Serie
00194482-xx Montageanleitung Pipettenwechsler SIPLACE X-Serie
00194716-xx Montageanleitung Abfrage Abwurfbehälter SIPLACE X-Serie
1
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
34
Teile aus Umrüstsatz montieren

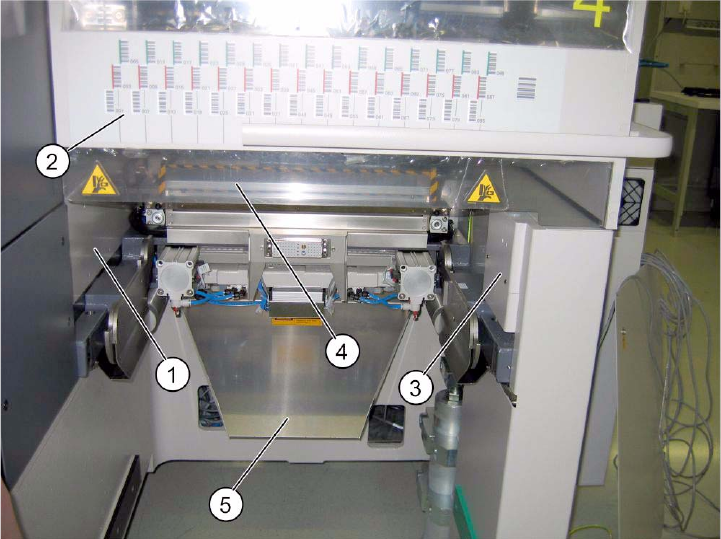

: Sie müssen folgende Teile montieren bzw. anbringen:
1. Abdeckung Lang EGS Mitte
2. Barcodefolie X Sektor 2 oder Barcodefolie X Sektor 4
3. Maschinenverkleidung X-F Abdeckung kompl. /
Maschinenverkleidung X-S Abdeckung kompl.
4. Schutz X-HS R Barcodescheibe kompl.
5. Gurtabfallrutsche
1
Abb. 1.6.5 SIPLACE HF Stellplatz 2/4 (1-Portal Bestückbereich)
1
: Montieren Sie die Abdeckung über der Pneumatikeinheit bzw. Stromversorgung.
1
Montageanleitung MTC2 und BE-Wageneinzug an SIPLACE HF und X-Serie
Ausgabe 07/2009
35
1.7 Einbau BE-Wagen Einzug für X-Zuführmodule
an SIPLACE X-Serie
1
Dieser BE-Wagen Einzug ist nicht für HF und D3 zugelassen.
00378465-xx Umrüstsatz BE-Wagen Einzug X
1
1
1
1
Vor Einbau des BE-Wagen Einzugs achten Sie bitte darauf, dass die Steuerplatine Gurtschneider
für den richtigen Stellplatz kodiert ist (siehe Jumper-Kennzeichnung auf der Steuerplatine). Näh-
eres entnehmen Sie bitte dem Aufdruck an der Steuerplatine Gurtschneider. 1

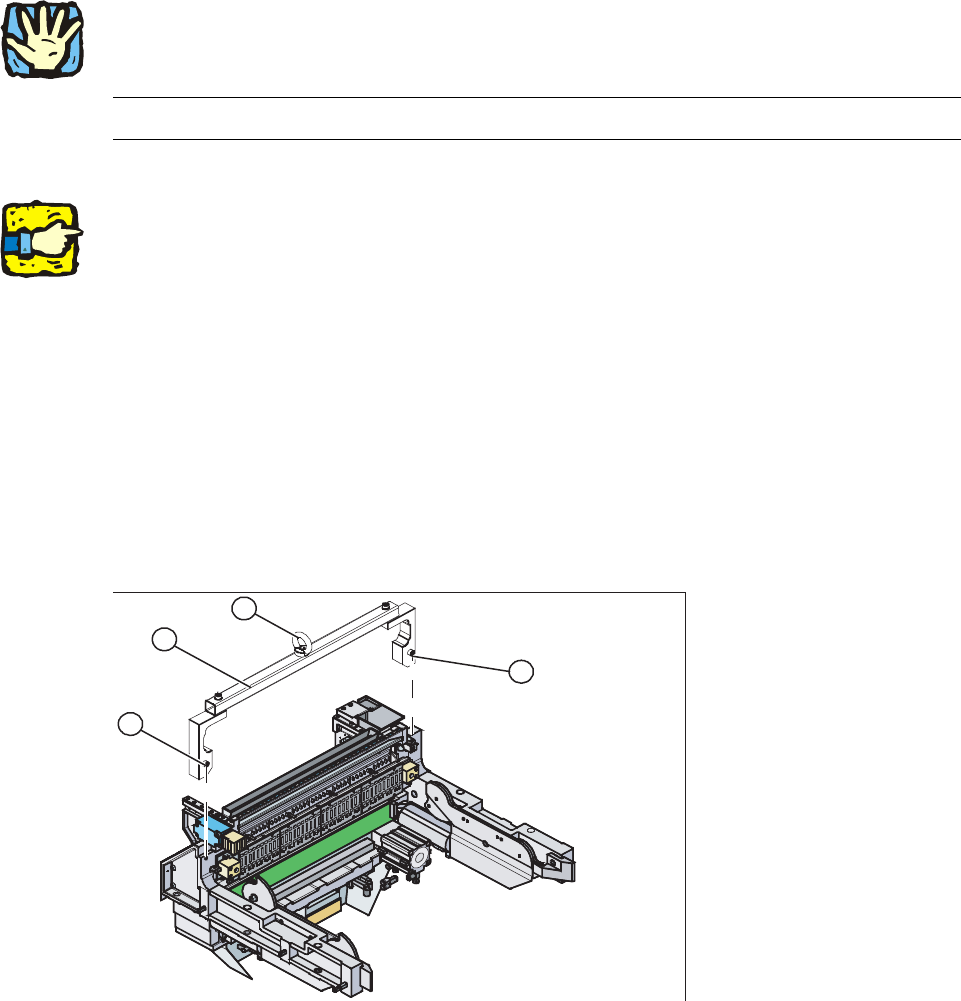

: Montieren Sie die Montagehilfe (2) an
die vorgesehenen Befestigungen (1) am BE-Wagen Ein-
zug.
: Befestigen Sie die Hebevorrichtun
g an der Öse (3) der Montagehilfe (2).
1
1
3
2
1
1. Befestigung
2. Montagehilfe f. Wagen o. Einzug /X-Serie (03015976-)
3. Öse
1
