MODEL TCM-X200 0203-002 162 ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION Fig. K-7 ᚻ࿁ߒࡂࡦ࠼࡞ Hand Wheel Fig.K-7 TCM-X300 4797L TCM-X100AL 4797A-002 TCM-X200-002 609 608 607 603 606 605 604 610 607 602 See Fig.B-1 Key No.1 See Fig.L-1 Key No…
MODEL TCM-X200
0103-001
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
161
K-6
501 630 093 6551 COVER 1 696K--110-501
502 630 093 6544 COVER 1 696K--110-502
503 630 094 4549 COVER 1 696K--110-503
504 411 141 4107 WASHER V 5X10X1 6 696K--110-504
505 411 141 6705 WASHER SPR 5 6 696K--110-505
506 630 000 7756 BOLT,HEX-SCT 6 696K--110-506
MODEL TCM-X200
0203-002
162
ࡋ࠶࠼㚟േㇱ HEAD DRIVING SECTION

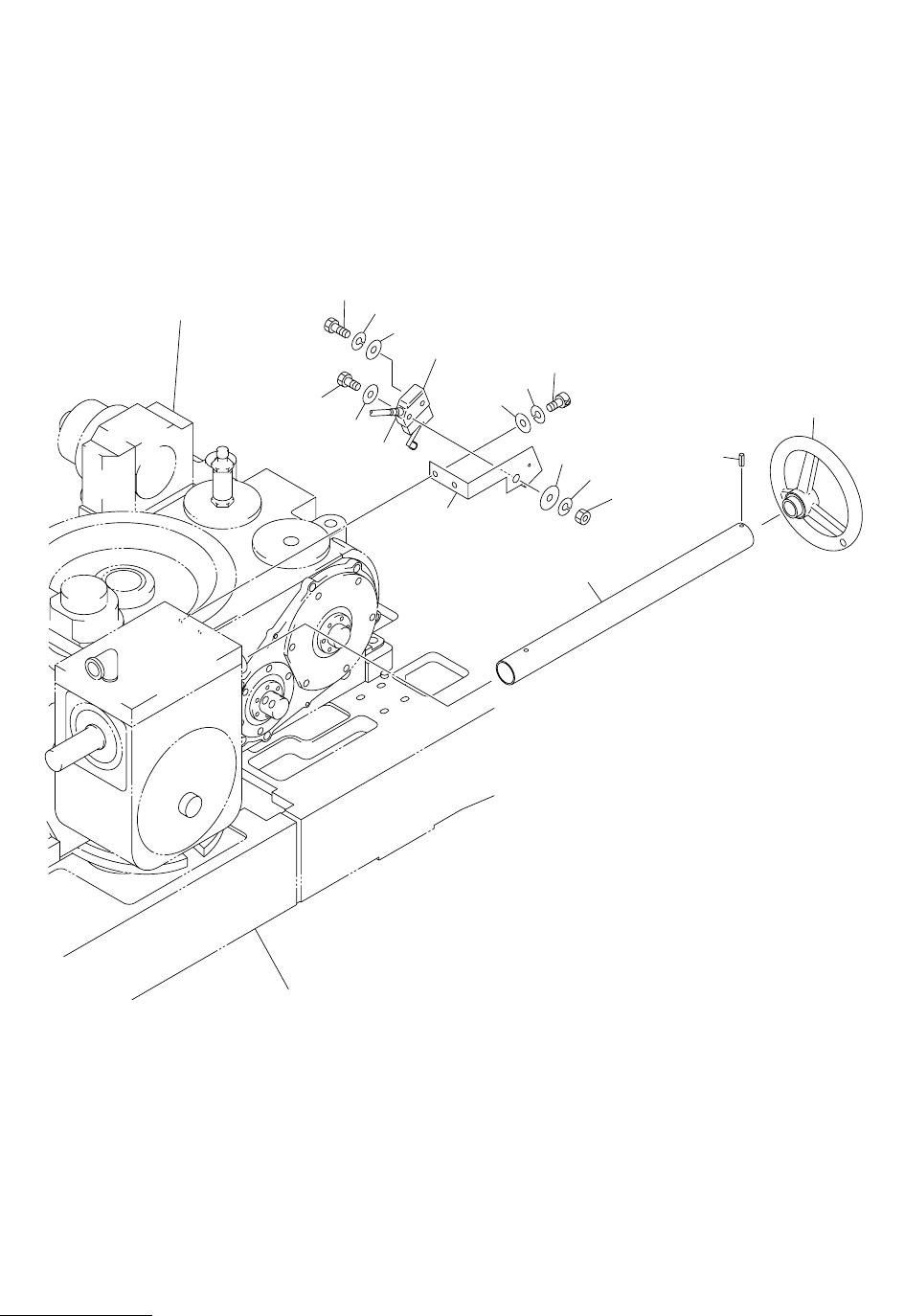

Fig. K-7 ᚻ࿁ߒࡂࡦ࠼࡞ Hand Wheel
Fig.K-7
TCM-X300
4797L
TCM-X100AL
4797A-002
TCM-X200-002
609
608
607
603
606
605
604
610
607
602
See Fig.B-1
Key No.1
See Fig.L-1
Key No.12
611
601
612
613
617
615
616
MODEL TCM-X200
0203-002
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
163
K-7
601 630 099 6586 BRACKET 1 696K--110-601
602 630 093 6438 ASSY,SWITCH,MICRO 1 SQ1 696K--110-602
603 630 000 0375 ACCESSORY,SW 1 696K--110-603
604 411 141 4107 WASHER V 5X10X1 2 696K--110-604
605 411 141 6705 WASHER SPR 5 2 696K--110-605
606 630 000 7756 BOLT,HEX-SCT 2 696K--110-606
607 411 119 2104 WASHER V 4X9X0.8 2 696K--110-607
608 411 008 1706 WASHER SPR 4 1 696K--110-608
609 630 000 8609 BOLT,HEX 1 696K--110-609
610 630 000 8616 BOLT,HEX 1 696K--110-610
611 630 001 0213 WASHER 1 696K--110-611
612 411 008 1706 WASHER SPR 4 1 696K--110-612
613 411 054 8506 NUT HEX 4 1 696K--110-613
615 630 096 6534 HANDLE 1 696K--110-615
616 630 096 7173 SHAFT 1 696K--110-616
617 630 087 0398 SPRING PIN 1 696K--110-617
