SPG EJP6AC-MB-0 4MM-02 4-1-6 -1 基板传送皮带的更换 1 基本定位升降机的基板传送皮带的更换 使用工具 : 无需 所要时间 :10 分钟 3 2 1 ( 退避网板清洁单元后，将 Y 工作台移动到前方 ) 9 10 切换到工程师模式 ( → “操作篇”的 P.2- 1-3) 11 12 确认基板搬送 ( → “操作篇”的 P.5- 1-3) ON 取下锁头 13 更换 维修保养篇 4-1-6 8
SPG EJP6AC-MB-04MM-02
更换

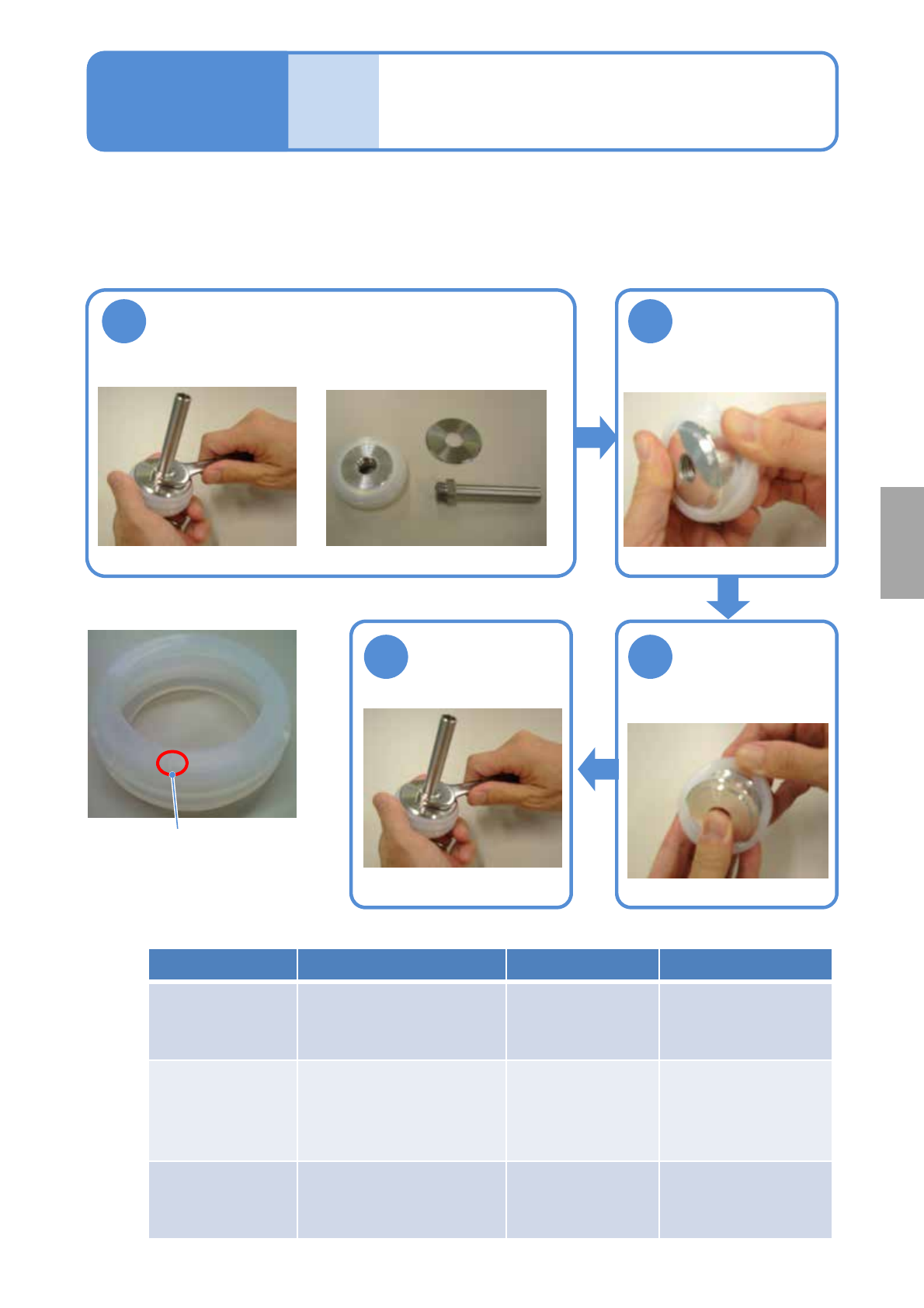

焊料自动供给的喷嘴垫圈
更换
(选购件)
喷嘴垫圈的更换参考标准为，每250次焊料电位器更换一次。
使用工具:扳手 所需时间:10分钟
■焊料电位器的拆卸 (→“操作篇”的P.6-1-5)
1 2
34
将新垫圈安装到
支座上
喷嘴的拧紧扭矩:
3500 cN･m
4-1-5
更
换
维修保养篇
4-1-5
取下喷嘴后，再取下套环与支座
从支座上取下喷
嘴衬垫
合起套环与支座后，
安装喷嘴
刻印
●在垫圈A、C的上图所示位
置上，标注有刻印。
商品名称
焊料电位器的内直径
焊料制造商 型号
垫圈 A
Φ57.5 ～ Φ58.5 mm
田村制作所
日本奥陆弥
哈利玛化成
N210173016AC
垫圈 B
Φ56.0 ～ Φ57.5 mm
千住金属工业
ALPHA
INDIUM
Multicore
N210172911AC
垫圈 C
Φ55.0 ～ Φ56.0 mm
Xiongmao
ECOJOIN
Heraeus
N210171413AC
SPG EJP6AC-MB-04MM-02
4-1-6-1

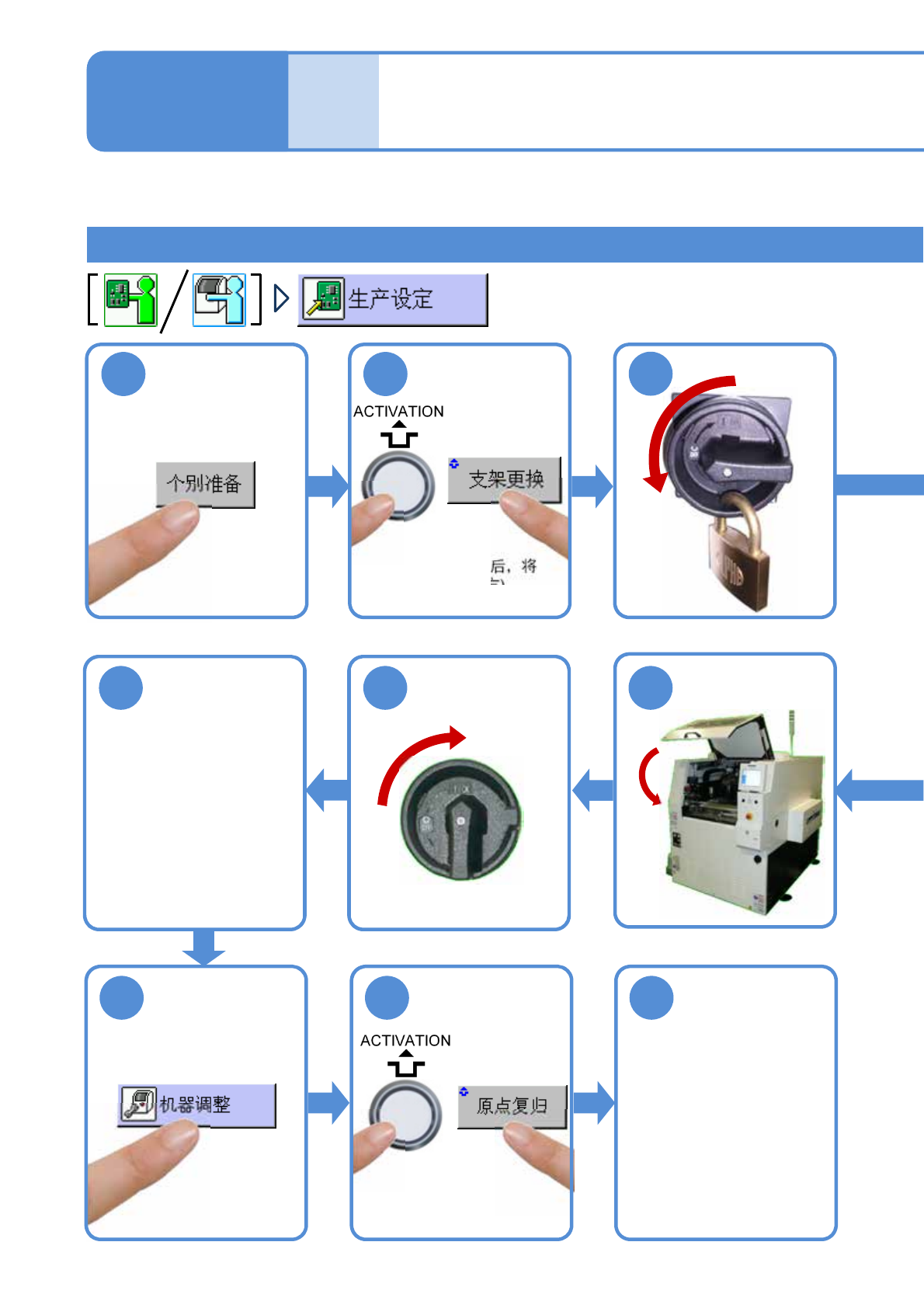

基板传送皮带的更换 1
基本定位升降机的基板传送皮带的更换
使用工具:无需 所要时间:10分钟
3
21
(退避网板清洁单元后，将
Y工作台移动到前方)
910
切换到工程师模式
(→“操作篇”的P.2-
1-3)
11 12
确认基板搬送
(→“操作篇”的P.5-
1-3)
ON
取下锁头
13
更换
维修保养篇
4-1-6
8
SPG EJP6AC-MB-04MM-02
4
5
取下皮带
6
安装新的皮带
●向里面推进。
●安装前面与后面的2个皮带。
7
4-1-6-2
皮带长度 型号 数量
1762 mm N510064307AA 2
■基板传送皮带
●向前拉出后取出。
●废弃之际，用钳子等切断后再取下。
●取下前面与后面的2个皮带。
●当在基板定位升降机上安装有选购件的“基板边缘面板接收托
盘(自动式)”时，请客户不要自行更换皮带而与敝公司联络。
注意
更
换
调整皮带张力
(→P.3-4-2-2)
