SPG EJP6AC-MB-0 3MM-03 维修保 养的 要点 需要添加润滑油和添加处的表示 添加润滑油的要点 1 移动滑动式零件到端部 擦去陈旧的润滑油 ●使用不易掉线的棉纱布等。 添加润滑油 ■滑动式零件在润滑油接管时 使用润滑油枪 , 从接管加入润滑油。 ■没有润滑油接管时 对导轨的沟槽 , 直接涂上润滑油。 把滑动式零件从一端移动另一端 , 重复进行，擦去多余的润滑油。 注意 1 2 3 4 3-1-2 -1 维修保养篇 3-…
SPG EJP6AC-MB-03MM-03
维修保
养的
要点

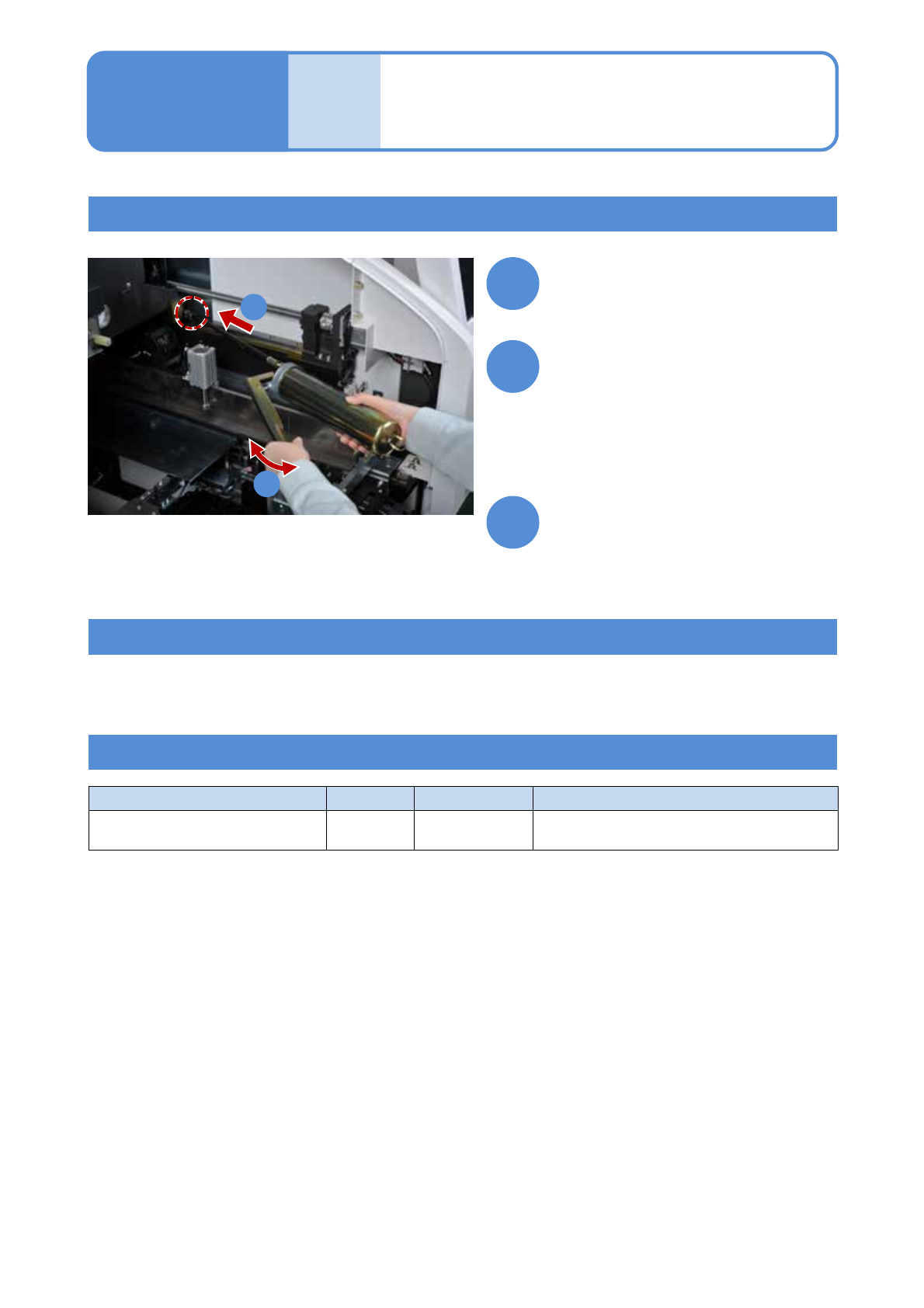

有关润滑油枪 2
润滑油枪的使用方法
1个润滑油接管的标准添加量
使用润滑油一览
使用YAMADA Corporation制KH-35时的润滑油添加量,按照各顺序说明。
把喷嘴先端接触刀润滑油接管
用棉纱布擦去漏出的润滑油
(若不擦去,润滑油会掉落在生产基板上)
●有关润滑油的注意事项请参阅(→P.7-2
-1～P.7-2-3)
●请勿与其他润滑油混合使用。
1
2
3
主要的润滑油添加处 润滑油种类 指定润滑油名称 生产厂家
XY工作台
(滚珠丝杠、线性轴承)
润滑油
LCG100
松下生产科技株式会社
3-1-1-3
维修保养篇
3-1-1
2
1
所设定次数来回压杆
●压杆时，请按照全关闭、1/4开、1/2
开、全打开进行。
不正确操作，不能注入所设定的润滑
油量。
●使用选购件的润滑油枪时，1次的吐出
量大致是、0.9 cm
3
。
SPG EJP6AC-MB-03MM-03
维修保
养的
要点

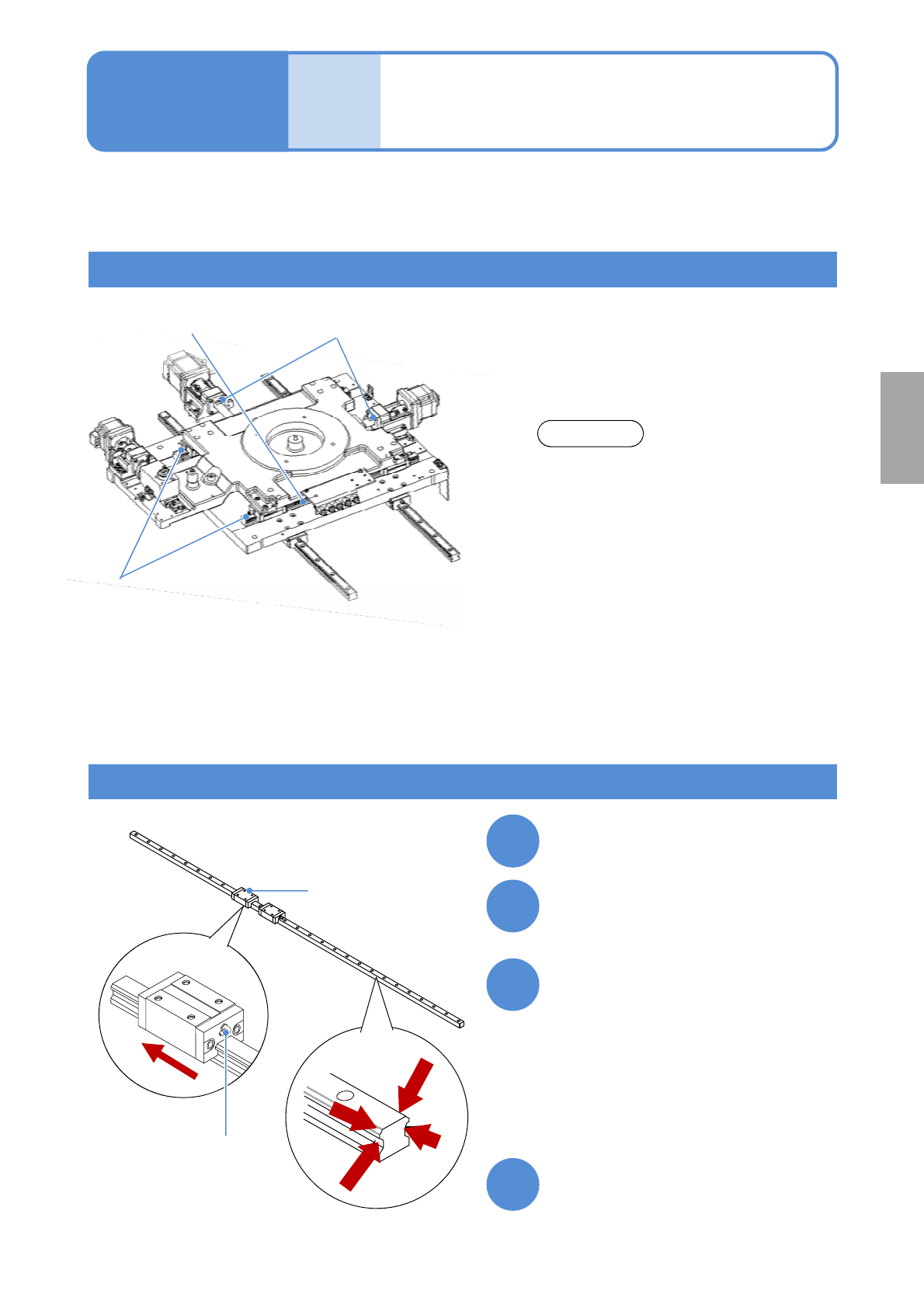

需要添加润滑油和添加处的表示
添加润滑油的要点 1
移动滑动式零件到端部
擦去陈旧的润滑油
●使用不易掉线的棉纱布等。
添加润滑油
■滑动式零件在润滑油接管时
使用润滑油枪,从接管加入润滑油。
■没有润滑油接管时
对导轨的沟槽,直接涂上润滑油。
把滑动式零件从一端移动另一端,
重复进行，擦去多余的润滑油。
注意
1
2
3
4
3-1-2-1
维修保养篇
3-1-2
线性轴承
滚珠丝杠
(润滑油点胶)
润滑油接管
●用润滑油枪添加
2次(1.8 cm
3
)润滑油
线性轴承的添加方法
滑动式零件
润滑油接管
●用润滑油枪添加
2次(1.8 cm
3
)润滑油
添加润滑油方法,有润滑油枪方法和直接添加这两种方法。
●根据需要加油的零部件不同也不同,请根据各项目指示进行添加。
定
期
检
查
●在添加润滑油前,使用棉纱布擦去旧的润
滑油。
(旧润滑油混有异物或者磨耗粉,是造成轴
承和螺丝损伤的原因)
●添加润滑油时,请适量添加。
(多余的润滑油会在运转中飞散,造成滴漏
在基板上的原因)
●润滑油请勿滴漏在传送带上。(是发生劣
化的原因)
SPG EJP6AC-MB-03MM-03
维修保
养的
要点
3-1-2-2
把滚珠丝杠螺帽移动到端部
擦去旧润滑油
●使用棉纱布。
添加润滑油
■在滚珠丝杠螺帽有润滑油接管时
使用润滑油枪,从润滑油接管添加润滑
油。
■没有润滑油接管时
对滚珠丝杠的沟槽直接添加润滑油。
把滚珠丝杠螺帽从一端移动另一端,
重复进行,擦去多余的润滑油。
1
2
3
4
球形轴承的润滑油添加
螺帽
添加润滑油的要点 2
维修保养篇
3-1-2
