设置
SPG EJP6AC-MB-06MM-03
设置前

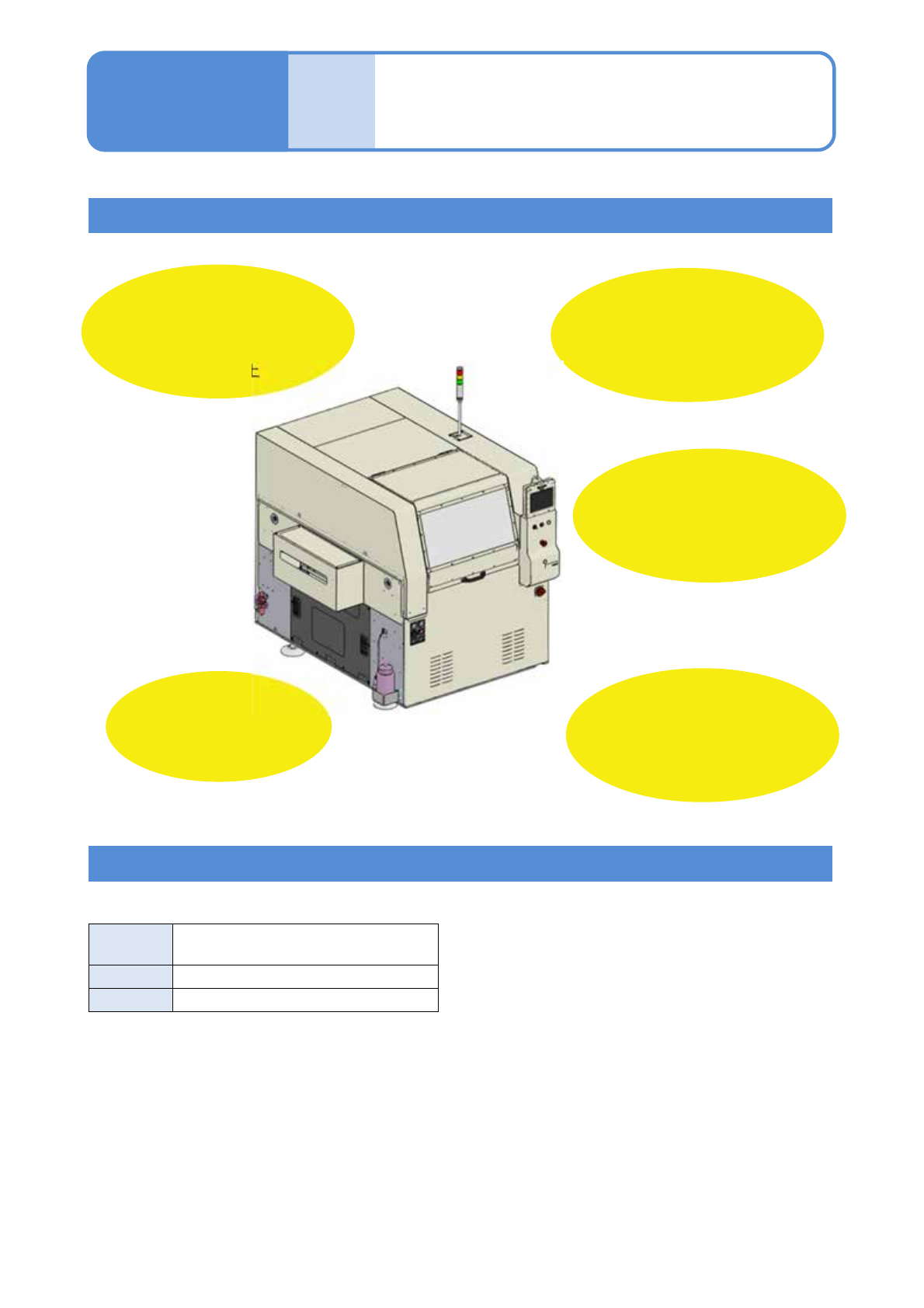

■直接电源
6-1
维修保养篇
6-1
不会结露的环境
●温度：10～35℃
●湿度：25～75 %RH
留有可以进行维修保
养作业的充分空间
按照配置图,
在地面上画好基准线
■空气源
●使用被空气吹风机清洁过的空气。
●气压：0.5～0.8 MPa
空气供给后,用调节器把气压调节在
0.5～0.55 MPa。
●空气供给量：马达吸引规格：30 L/min
喷射器吸引规格：400 L/min
●管子连接用接入口的尺寸：3/8
平坦的
混凝土地面
●设置场所的耐负荷：
2450 N/m
2
以上
●必须从工厂所管理的电源设备给予提供。
(公共低电压供电系统：请勿直接连接到商用电源)
通常使用
电源
单相AC 200 / 220 / 230 / 240±10 V
频率
50 / 60 Hz
额定容量
1.7 kVA
确认设置场所
确认直接电源、空气源的规格
●有关「噪音」「设置空间」「高度」请参阅（→『操作篇』P.7-1-1）
水平地面
SPG EJP6AC-MB-06MM-03
6-2
请与专门的搬运公司联络。
有眼螺栓
(4处)
●有眼螺栓用于固定搬运台。
而且,固定绳和水平线角度需要在45度以内。
●向上吊起时请勿使用有眼螺栓。
●搬运后保管有眼螺栓。
注意
θ
固定用绳子
搬运台

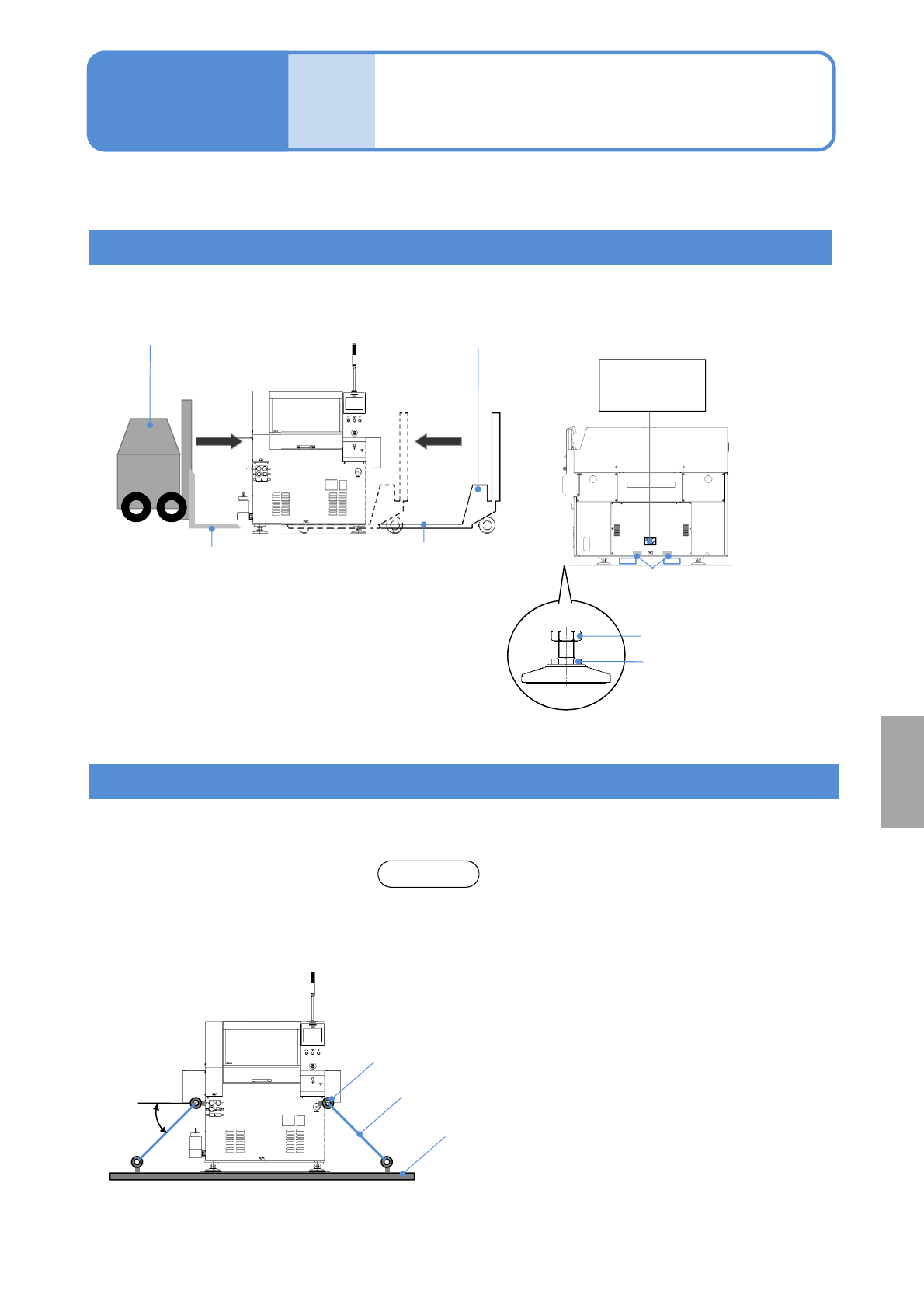

使用叉式升降机、平板推车时
设备搬送时,请充分注意。
①把叉子下降到设备的最下面,调节水平垫的调整螺栓
②把叉子叉到设备的下面
●2个的叉子的中心按照标签上所示▼调整。
③把叉子升起,把设备抬高。
④搬移到适当的设置场所。
使用工具：扳手46 mm 2个
叉式升降机 平板推车
叉子
螺母
调整螺栓
水平垫
叉子的
插入位置
叉子
MASS: 1500kg
CENTER
■叉子的插入位置
搬送
维修保养篇
6-2
使用起重机时
设
