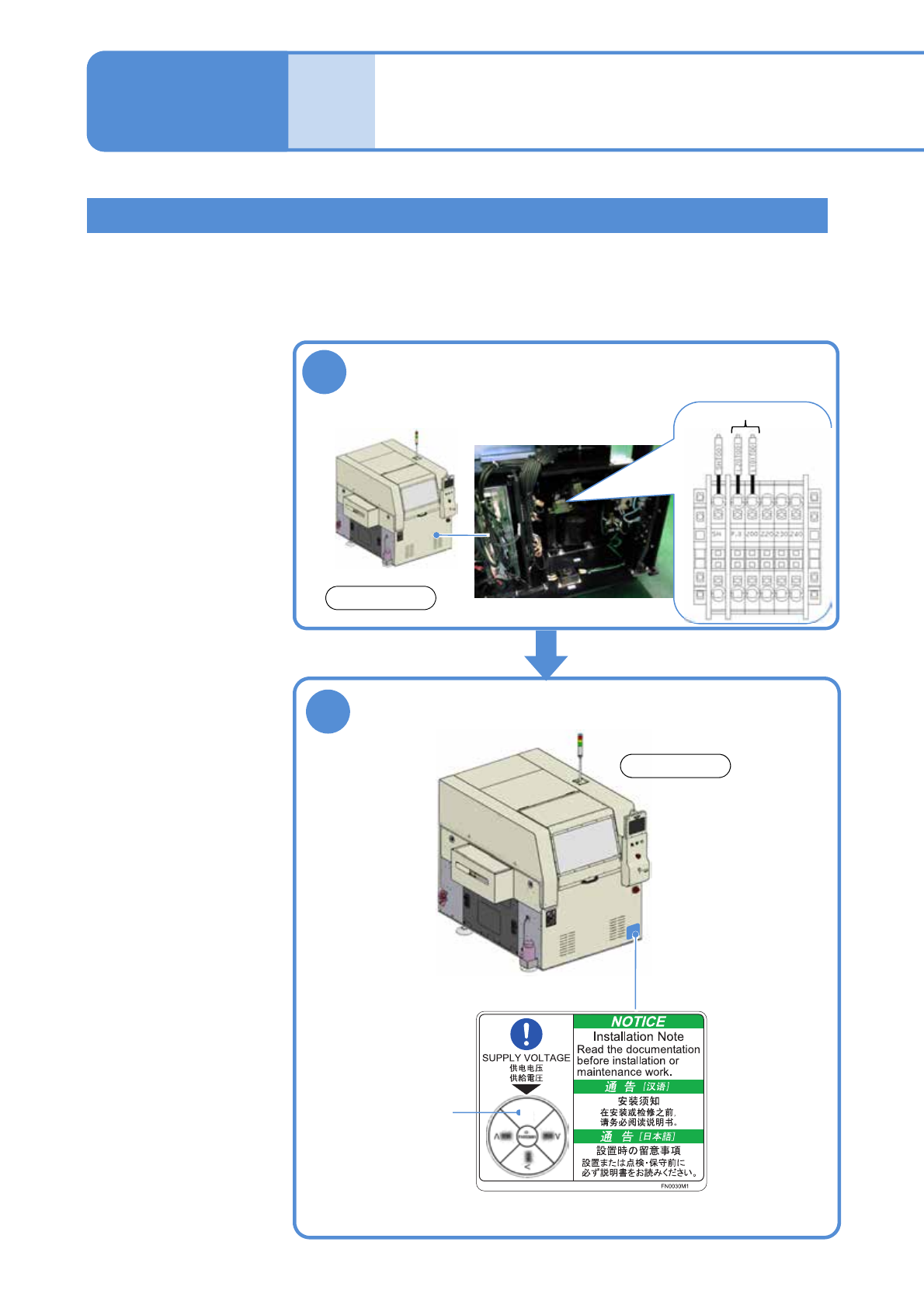

SPG EJP6AC-MB-06MM-03
主电源的连接 1
6-4-1
维修保养篇
6-4
设备方面的电压设定,确认是否与工厂的直接电源一致。
(本公司出厂时,按照客户要求来设定)
确认直接电源和设备方面的电压
使用工具：
十字螺丝刀
1
确认供给电压显示标签上所表示的电压数值
2
电压
200V
前面
前面
确认变压器电源插座的电压
●确认是否连接了L101T001的电缆。
例:200 V
200 V

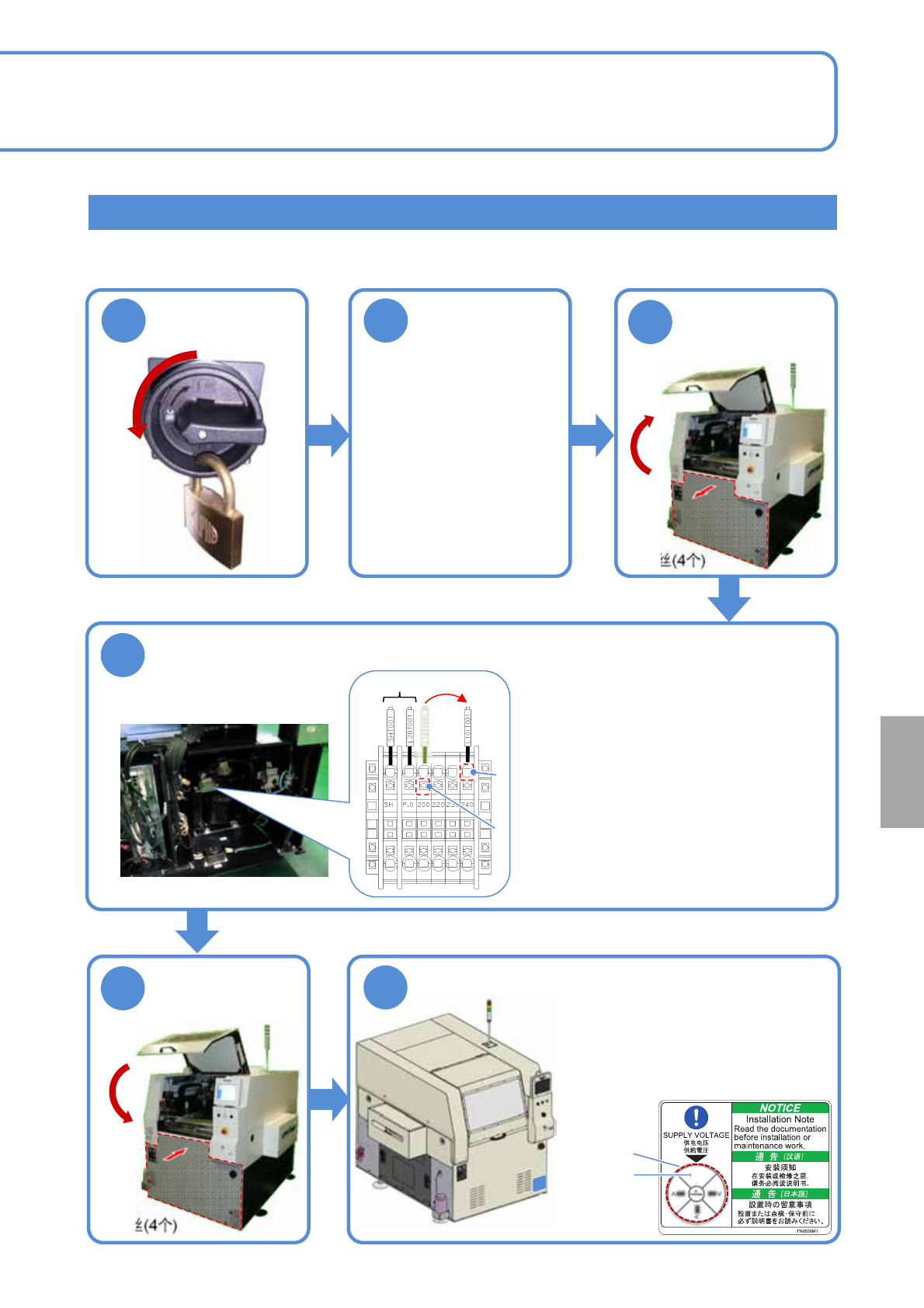

SPG EJP6AC-MB-06MM-03
6-4-2
6
贴换供给电源显示标签的数值部分
①拉下旧标签
②粘着面用酒精等来擦拭干净
③数值部分贴上新的标签
●标签的▼部分对准设备电压的数值。
数值部分
直接电源和设备方面的电压不一致时
变更设备的电压。
比如：变更为 200 V → 240 V时
确认初级电源(工
厂的配电盘)的电
压
●确认是否是AC
240±10 V 。
4
1 2
5
设备电压
设
置
3
●螺丝(4个)
打开安全盖后，
取下前盖
将L101T001的电缆连接到240 V的插座上
●螺丝(4个)
安装前盖后，关
闭安全盖
240V
只需如此
A
B
①用细棒等按压A部后，拔下电缆
②将电缆插进B

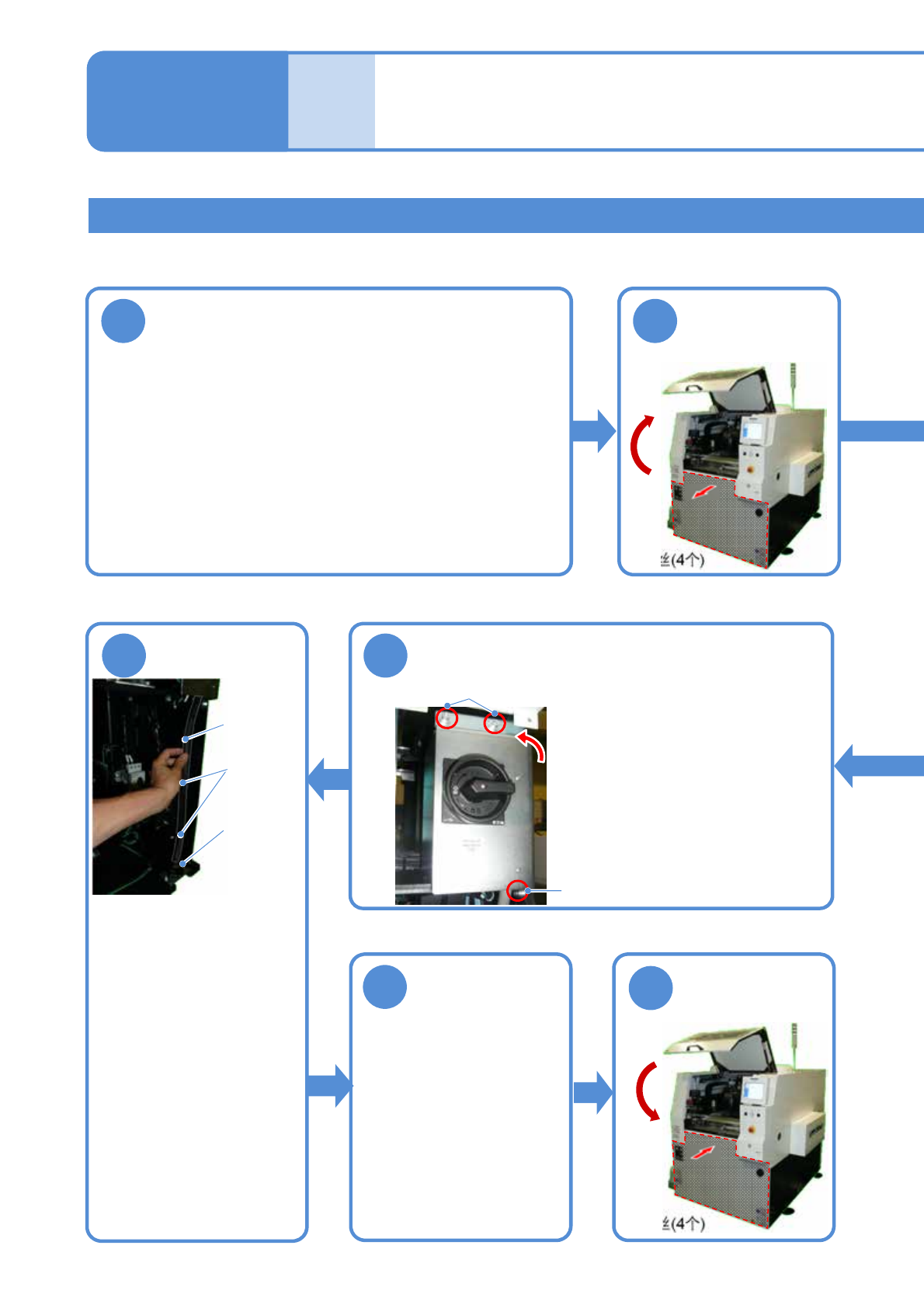

SPG EJP6AC-MB-06MM-03
主电源的连接 2
6-4-3
维修保养篇
6-4
1
准备电缆,作好电缆的端末处理
①准备3芯电缆
●断层面积：
3.5～5.5 mm
2
●推荐套头端子
・生产厂家：
PHOENIX CONTACT
・型号：
3.5-5.5 mm
2
Al4-12GY
5.5-6.0 mm
2
Al6-12YE
使用工具：十字槽Z型螺丝刀、十字螺丝刀
2
连接主电源
②连接设备的端末处理
8
固定电缆
7
上侧电缆夹具
电缆
下侧电缆夹具
①用绑扎线,固定上侧电缆夹具
②下侧电缆夹具按照
顺时针方向来固定
③确认拉引強度(100 N 以上)
9
再确认供给电压
的显示标签
(→P.6-4-2)
●螺丝(4个)
打开安全盖后，
取下前盖
关闭主电源的盖后，拧紧螺丝
③ねじを締める(1本)
②取下螺丝(2个)
①
●拧紧扭矩：360±36 cNm
●螺丝(4个)
安装前盖后，关
闭安全盖
10
