Ciśnienie powietrza Ciśnienie powietrza jest wyświetlane w psi. Na stronie21 opisano sposób zmiany jednostki ciśnienia z psi na bar lub kPa. Ciśnienie jest oznaczone ikoną strzałki skierowanej w stronę aplikatora. Aby u…

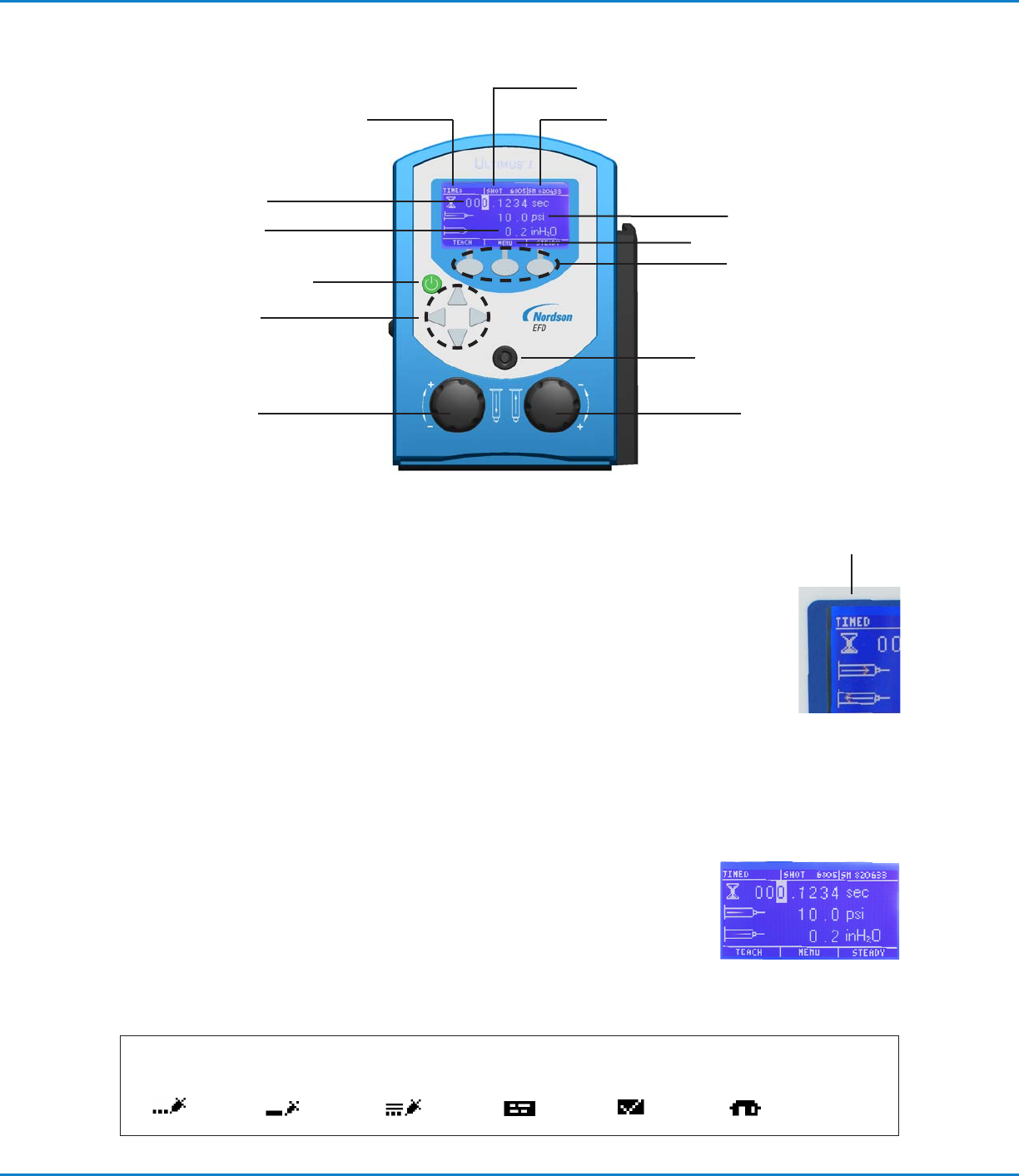

Tryb dozowania

Po pierwszym uruchomieniu pulpit Ultimus przejdzie do trybu czasowego (TIMED). W innych

przypadkach uruchomi się w ostatnio używanym trybie.

Można sprawdzić jaki to tryb w lewym górnym rogu wyświetlacza. Może to być tryb czasowy

(TIMED), uczenia (TEACH), stały (STEADY) lub pamięci (MEMORY).

• Z trybu TEACH lub STEADY można powrócić do trybu TIMED naciskając przycisk TIMED w

prawym dolnym rogu ekranu.

• Aby powrócić do trybu TIMED z trybu MEMORY, należy nacisnąć MENU, a potem wybrać

TIMED.

Szczegółowe informacje na temat poszczególnych trybów dozowania znajdują się w kolejnych rozdziałach.

Czas dozowania

Czas dozowania, oznaczony ikoną klepsydry, wynosi od 000,0001 do 999,9999. Aby ustawić czas dozowania,

należy postępować zgodnie z poniższą procedurą.

1. Przejść do trybu TIMED.

2. Strzałkami w lewo/w prawo zaznaczyć pierwszą cyfrę, która ma zostać zmieniona.

3. Strzałkami w górę/w dół ustawić czas dozowania.

4. Powtórzyć w celu zmiany pozostałych cyfr czasu dozowania.

Tryb

czasowy

Czas dozowania

Nawigacja po ekranie

Przyciski wielofunkcyjne

Regulator ciśnienia

Regulator podciśnienia

Zasilanie

Powietrze wylotowe

Ciśnienie dozowania

Numer seryjny

Licznik cykli

Wskaźnik trybu

Podciśnienie zasysania

See the Ultimus Icon Guide, included with your dispensing system, if you are working in

Chinese, Japanese, or Korean. Sample icons:

(Timed) (Steady) (Teach) (Menu) (Select) (Home)

Funkcje i sterowanie Panel przedni

Precyzyjne dyspensery płynów Ultimus I-II

11www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

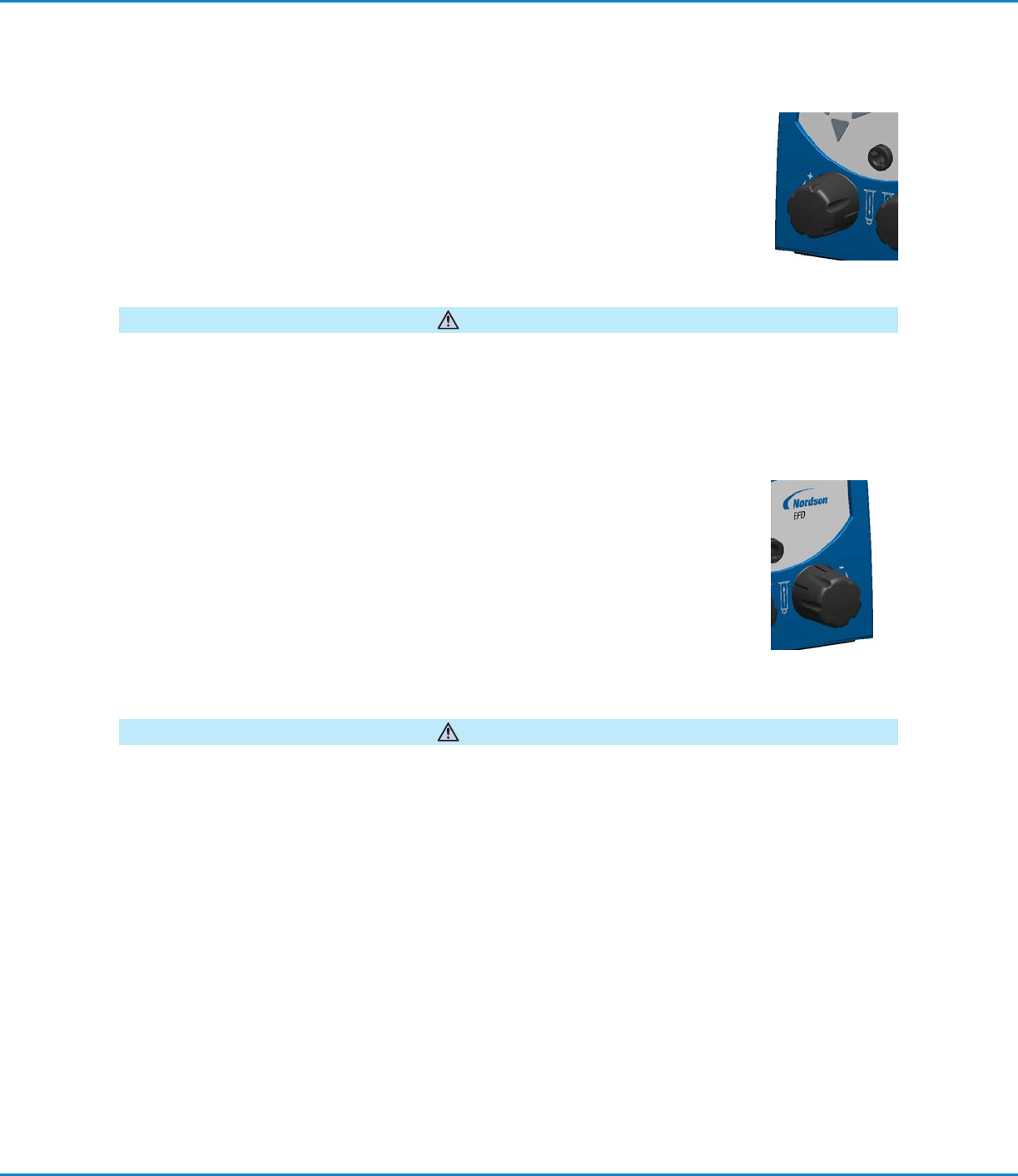

Ciśnienie powietrza

Ciśnienie powietrza jest wyświetlane w psi. Na stronie21 opisano sposób zmiany

jednostki ciśnienia z psi na bar lub kPa. Ciśnienie jest oznaczone ikoną strzałki skierowanej

w stronę aplikatora. Aby ustawić ciśnienie powietrza, należy postępować zgodnie z poniższą

procedurą.

1. Pociągnąć pokrętło regulacji powietrza, aby je odblokować (jest to dolne lewe pokrętło).

2. Obrócić pokrętło w prawo, aby zwiększyć ciśnienie, lub w lewo, aby zmniejszyć ciśnienie.

3. Wcisnąć pokrętło, aby zablokować ustawienie ciśnienia.

Przed podłączeniem urządzenia do źródła powietrza konieczne jest zapewnienie regulatora ciśnienia 0–7 barów

(0–100psi).

OSTROŻNIE

4. Ustawić zasilanie powietrzem instalacji na wartość z zakresu 5,5–7 barów (80–100psi).

Podciśnienie

Podciśnienie wyświetlane jest w inH

O (calach słupa wody). Na stronie21 opisano

sposób zmiany jednostki podciśnienia z inH

O na inHg, kPa, mmHg, lub Torr. Podciśnienie

jest oznaczone ikoną strzałki skierowanej w stronę przeciwną od aplikatora. Aby ustawić

podciśnienie, należy postępować zgodnie z poniższą procedurą.

1. Pociągnąć pokrętło regulacji podciśnienia, aby je odblokować (jest to dolne prawe

pokrętło).

2. Obracać pokrętło w prawo do momentu uzyskania żądanej wartości. Podciśnienie można

regulować w odstępach co 0,1 inH

3. Wcisnąć pokrętło, aby zablokować ustawienie podciśnienia.

Podczas długotrwałej pracy w bezpośredniej bliskości portu podciśnienia należy stosować ﬁltr/tłumik EFD

P/N7017049 lub stosować odpowiednią ochronę słuchu.

OSTROŻNIE

Zasilanie

Nacisnąć przycisk zasilania, aby włączyć urządzenie. Na chwilę pojawi się logo Nordson EFD, po czym urządzenie

wyświetli ekran główny. Przyrząd przejdzie w tryb uśpienia w przypadku bezczynności trwającej ponad 90 minut.

Aby ponownie uruchomić ekran, wystarczy nacisnąć dowolny przycisk lub pedał nożny.

Funkcje i sterowanie Panel przedni (cd.)

Precyzyjne dyspensery płynów Ultimus I-II

12 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Aby przejść do ekranu menu, należy nacisnąć przycisk MENU. Na tym ekranie za pomocą strzałki w górę/w dół/w

lewo/w prawo można przejść do różnych ekranów, w tym:

TIMED (tryb czasowy) TEACH (tryb uczenia) MEMORY (pamięć)

CLEAR COUNT (reset

licznika)

UNITS OF PRESSURE

(jednostki ciśnienia)

UNITS OF VACUUM

(jednostki podciśnienia)

SECURITY

(bezpieczeństwo)

LANGUAGE (język) SAVE JOB (zapis danych)

INFO (informacje)

Więcej informacji na temat funkcji menu znajduje się “Funkcje menu” na stronie21.

Licznik cykli dozowania

Licznik cykli dozowania znajduje się w górnej centralnej części wyświetlacza. Podaje on liczbę przeprowadzonych

cykli dozowania. Aby zresetować licznik, należy postępować według poniższej procedury.

1. Nacisnąć MENU.

2. Naciskać strzałkę w dół, aby przejść do CLEAR COUNT.

3. Nacisnąć SELECT. Spowoduje to zresetowanie licznika do 0 i automatyczny powrót do ekranu głównego.

Tryb czasowy

W trybie TIMED urządzenie Ultimus będzie dozować pojedynczą dawkę po każdym naciśnięciu pedału nożnego lub

przycisku. Wielkość dawki zależy od parametrów czasu dozowania i ciśnienia pokazanych na ekranie.

Tryb stały

W trybie STEADY płyn jest wypuszczany dopóki pedał lub przycisk jest wciśnięty. W trybie TIMED należy nacisnąć

STEADY. Powoduje to zmianę trybu, a w lewym górnym rogu pojawia się napis STEADY. Więcej informacji na temat

tego trybu znajduje się “Procedury testów wstępnych” na stronie16.

Tryb uczenia

W trybie TEACH można „nauczyć” urządzenie wielkości dawki na podstawie ﬁzycznej wielkości. Zacząć na ekranie

głównym w trybie TIMED. Nacisnąć TEACH. Powoduje to zmianę trybu, a w lewym górnym rogu pojawia się napis

TEACH. Więcej informacji na temat tego trybu znajduje się “Procedury testów wstępnych” na stronie16.

Port wylotowy powietrza

W urządzeniu Ultimus znajduje się jeden port powietrza na panelu przednim, doprowadzający powietrze pod

ustawionym ciśnieniem do aplikatora. Do tego portu można podłączyć adapter Optimum

™

• Umieścić czarną szybkozłączkę zespołu adaptera EFD do portu wylotowego powietrza i obrócić ją, aby

zablokować.

UWAGA: Powietrze nie będzie przepływać przez port do momentu podłączenia szybkozłączki.

Funkcje i sterowanie Panel przedni (cd.)

Precyzyjne dyspensery płynów Ultimus I-II
