Numery części
Numer części Opis
7017041 Dozownik Ultimus I, 0–7 bara (0–100psi)
7012584
Dozownik Ultimus I, 0–7 bara (0–100psi) skalibrowany wg specyfikacji EFD na podstawie norm
NIST
7002003 Dozownik Ultimus II, 0–1 bar (0–15psi)
7012586
Dozownik Ultimus II, 0–1 bar (0–15psi) skalibrowany wg specyfikacji EFD na podstawie norm
NIST
Akcesoria
Kompletna lista opcjonalnych akcesoriów, które pomagają zmaksymalizować wydajność dozownika znajduje
się w odpowiedniej karcie katalogowej. Szczegółowe informacje dostępne są na stronie www.nordsonefd.com/
DispenserAccessories.
Części zamienne
UWAGA: Elementy Optimum, w tym zespoły adapterów, cylindry strzykawkowe, tłoki, końcówki dozujące i zaślepki
opisano w katalogu Nordson EFD.

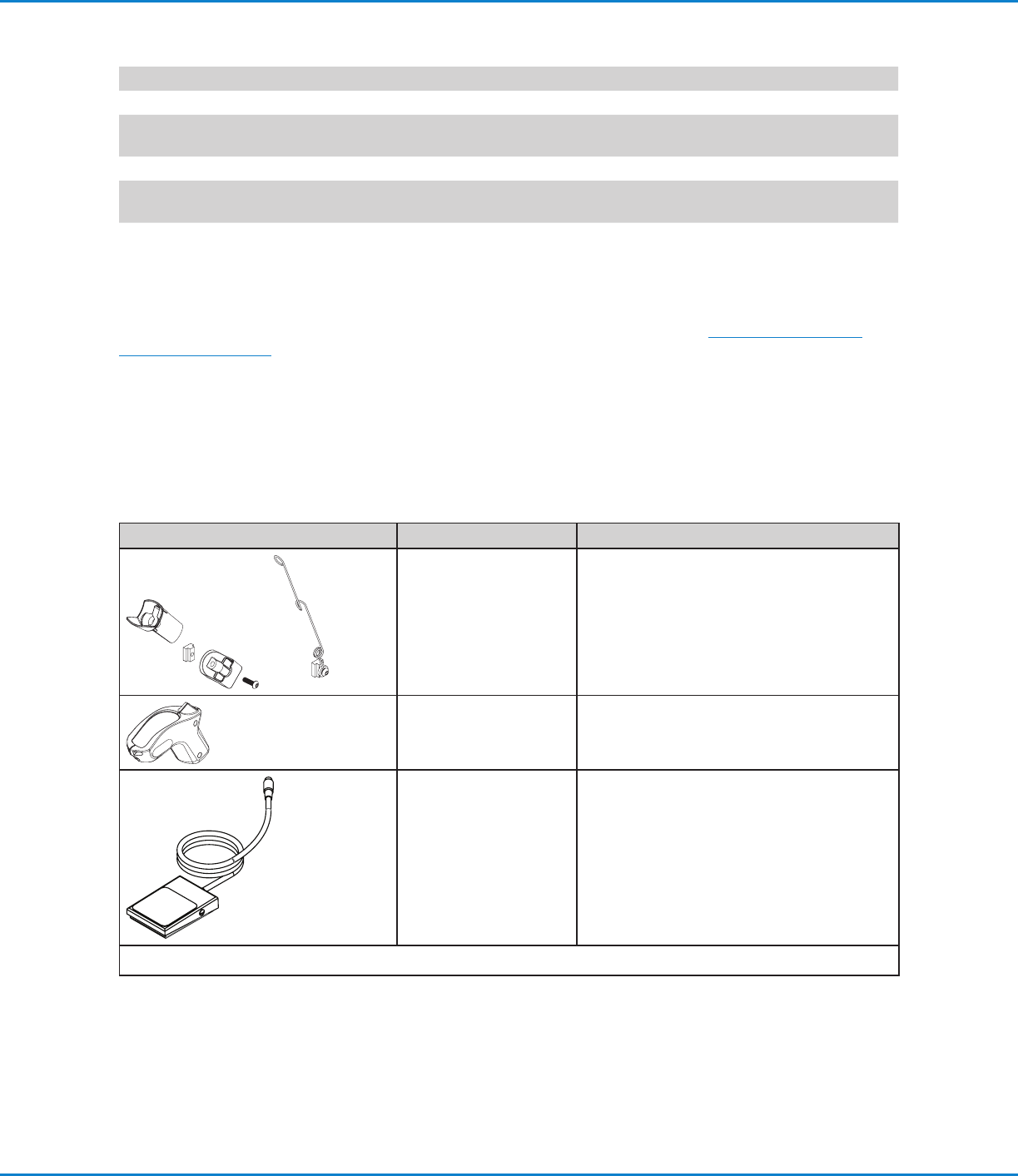

Pozycja Numer części Opis
7364472 Akcesoria do strzykawek
7017133 Uchwyt (ręczny) cylindra strzykawkowego
7363157 Pedał nożny
Ciąg dalszy na następnej stronie
Precyzyjne dyspensery płynów Ultimus I-II
28 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Pozycja Numer części Opis
7364470 (Ultimus I)
7364471 (Ultimus II)
Panel przedni
7012274 Pokrętło, regulator podciśnienia lub ciśnienia
7002004 Przewody rurowe, 6 mm OD uretan, niebieski
7015199 Zasilacz uniwersalny, 25W
7017080 Panel roboczy, prawy
Części zamienne (cd.)
Precyzyjne dyspensery płynów Ultimus I-II
29www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Wykrywanie i usuwanie usterek
W przypadku napotkania problemu, którego nie da się samodzielnie rozwiązać, należy skontaktować się z EFD.
Problem Możliwa przyczyna i środki zaradcze
Brak zasilania Upewnić się, że w gniazdku ściennym jest zasilanie AC i niebieska
dioda LED na zasilaczu jest zapalona. Upewnić się, że wtyczka DC jest
bezpiecznie podłączona do wejściowego złącza zasilania urządzenia
Ultimus.
Nierównomierne kropki
• Sprawdzić końcówkę dozującą, cylinder strzykawkowy i materiał pod
kątem zatkania.
• Sprawdzić czy ciśnienie powietrza dozowania się nie waha. W razie
konieczności zastosować regulator. Akcesoria dozownika opisano w
punkcie „Akcesoria” na stronie29.
• Pęcherzyki powietrza w materiale mogą spowodować
nierównomierność. Aby uzyskać najlepsze wyniki, usunąć wszystkie
pęcherzyki powietrza.
Zegar nie działa Upewnić się, że urządzenie nie jest przełączone na tryb STEADY. W
lewym górnym rogu ekranu powinien być napis TIMED lub MEMORY.
Materiał jest zasysany z powrotem Spróbować poniższych rozwiązań:
• Użyć tłoka SmoothFlow albo LV Barrier, aby zapobiec zasysaniu
materiału do dozownika.
• Podłączyć pusty cylinder strzykawkowy, przełączyć urządzenie na
tryb STEADY, umieścić cylinder w kubku, a następnie nacisnąć pedał i
usunąć płyn z dozownika.
• Zamówić filtr zasysania, który zapobiega wyciekowi płynu z powrotem
do dozownika. Akcesoria dozownika opisano w punkcie „Akcesoria” na
stronie29.
Jeżeli problem nie może być rozwiązany, należy poprosić lokalnego
specjalistę EFD o pomoc.
Ekran urządzenia jest ciemny Stacja robocza Ultimus jest w trybie uśpienia/oszczędzania energii.
Nacisnąć dowolny przycisk lub pedał nożny, aby aktywować ją ponownie.
Napięcie aktywujące nie działa Upewnić się, że sygnał doprowadzany do pinów 1 i 2 złącza I/O
urządzenia Ultimus mieści się w granicach 5–24 V DC.
Wyciek powietrza z portu wylotowego Jeżeli stosowane jest podciśnienie, powietrze wydostające się z
portu wylotowego jest zjawiskiem normalnym. Jeżeli podciśnienie
jest całkowicie wyłączone, a powietrze nadal wydostaje się z portu
wylotowego, należy się upewnić, że zasilanie powietrzem jest ustawione
na wartość w zakresie 5,5–7,0 bara (80–100psi).
