Funkcje menu (cd.)
Kod bezpieczeństwa
Można ustawić 4-cyfrowe hasło, aby nie dopuścić do zmiany programów przez nieupoważnionych użytkowników.
Hasło blokuje możliwość zmiany czasu dozowania, zerowania liczby cykli dozowania lub modyfikacji ustawień w
pamięci. Aby uzyskać dostęp do ekranu Zabezpieczeń, konieczne jest podanie hasła. Jeżeli wprowadzone zostanie
nieprawidłowe hasło, pojawi się komunikat Password Error (błędne hasło).
Aby wybrać jakie funkcje mają być chronione hasłem
1. Nacisnąć MENU.
2. Strzałkami w górę/w dół przejść do opcji SECURITY (zabezpieczenia) i nacisnąć SELECT.
3. Przy pierwszym uruchomieniu należy wprowadzić hasło 0000 i nacisnąć ENTER (0000 to ustawienie domyślne),
w innym przypadku należy wprowadzić bieżące hasło.
4. Strzałkami w górę/w dół zaznaczyć funkcje, które mają zostać zabezpieczone (pamięć, licznik cykli dozowania i
czas).
5. Przyciskiem SELECT można dodawać lub usuwać zaznaczenie obok każdej z funkcji. Aby funkcja była
zabezpieczona przed nieupoważnionymi zmianami, należy ją zaznaczyć. Jeżeli ochrona nie jest potrzebna,
usunąć zaznaczenie.
6. Nacisnąć przycisk HOME, aby powrócić do ekranu głównego.
Aby zmienić hasło
1. Nacisnąć MENU.
2. Strzałkami w górę/w dół przejść do opcji SECURITY (zabezpieczenia) i nacisnąć SELECT.
3. Przy pierwszym uruchomieniu należy wprowadzić hasło 0000 i nacisnąć ENTER (0000 to ustawienie domyślne),
w innym przypadku należy wprowadzić bieżące hasło.
4. Nacisnąć PASSWORD.
5. Strzałkami w lewo/w prawo zaznaczyć pierwszą cyfrę.
6. Strzałkami w górę/w dół zmienić zaznaczoną cyfrę.
7. Powtórzyć dla pozostałych cyfr hasła.
8. Nacisnąć ENTER. Spowoduje to powrót do ekranu zabezpieczeń i automatyczne zapisanie nowego hasła.
9. Nacisnąć przycisk HOME, aby powrócić do ekranu głównego.
Precyzyjne dyspensery płynów Ultimus I-II
22 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

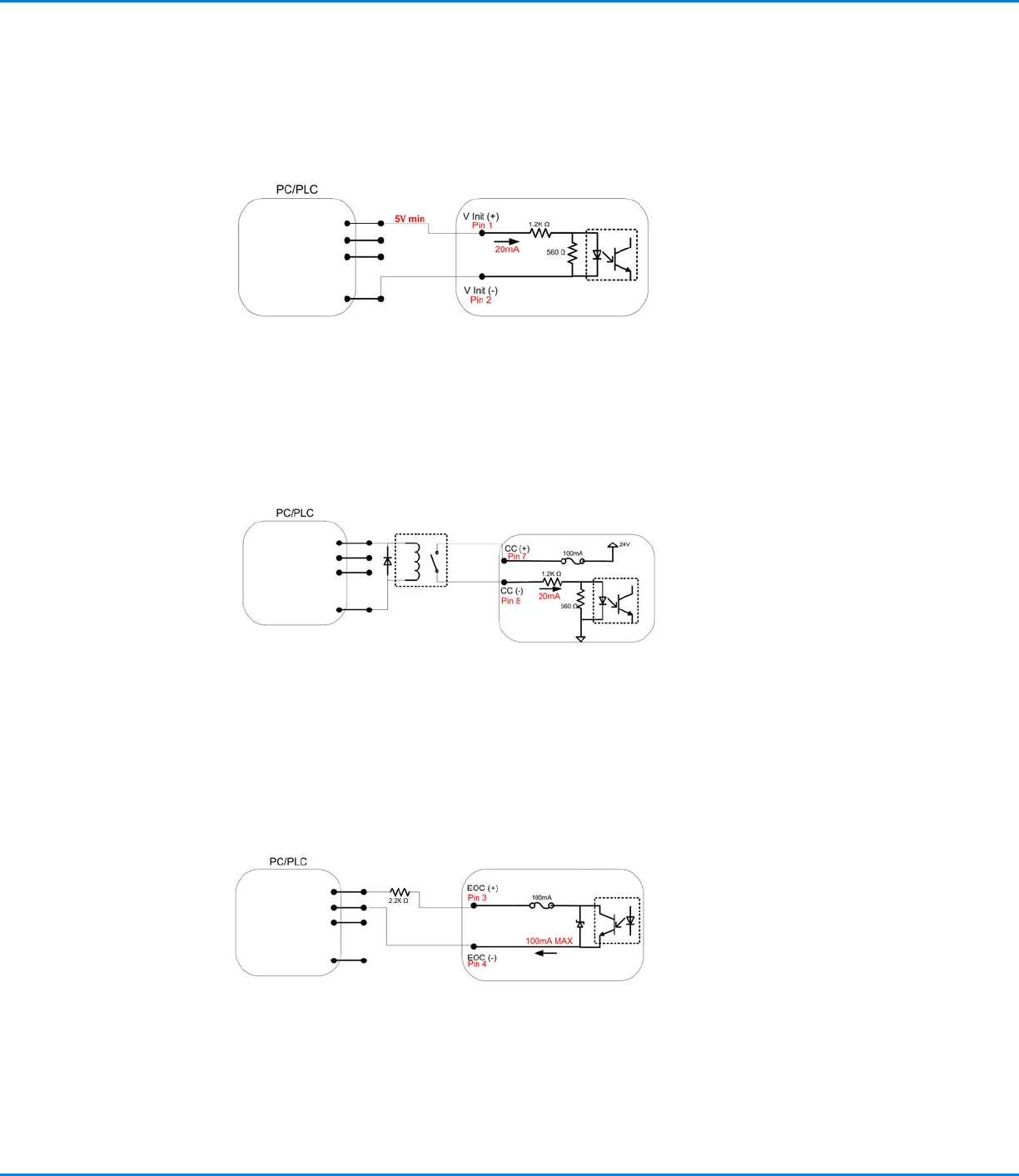

Przyłącza wejścia i wyjścia
Obwód sterowania napięciem
Stacja robocza Ultimus może być uruchamiana sygnałem 5–24 V DC na pinach 1 i 2. Sygnał może być krótkotrwały
(nie mniej niż 0,01 s) lub stały. Nowy cykl rozpocznie się po odcięciu i ponownym doprowadzeniu sygnału.
Common
Czerwony
Żółty
Obwód sterowania napięciem Ultimus
Sterowanie dozowaniem poprzez sygnał napięciowy
Wyjście 0
Wyjście 1
Wyjście 2
Sterowanie za pomocą styków mechanicznych
Urządzenie Ultimus może być uruchamiane poprzez zamykanie styków mechanicznych, np. przekaźników lub
przełączników, za pomocą pinów 7 i 8. Zamknięcie styków może być krótkotrwałe (nie mniej niż 0,01 s) lub stałe.
Nowy cykl rozpocznie się po otwarciu i ponownym zamknięciu styków.
Common
External Relay
Szary
Fioletowy
Obwód sterowania za pomocą zamykających się styków
Wyjście 0
Wyjście 1
Wyjście 2
Interfejs styków PC/PLC
Obwód sprzężenia zwrotnego końca cyklu
Normalnie zamknięty przełącznik elektroniczny otwiera się na początku cyklu dozowania i zamyka po jego
zakończeniu. Obwód sprzężenia zwrotnego końca cyklu na pinach 3 i 4 może przesyłać do zewnętrznego sprzętu
informację o aktywnym cyklu dozowania.
Wymagany
jest rezystor
ograniczający prąd
Common
Niebieski
Pomarańczowy
Obwód sprzężenia zwrotnego
końca cyklu Ultimus
Sprzężenie zwrotne końca cyklu do PC/PLC
Vdd
Wejście 1
Wejście 2
Precyzyjne dyspensery płynów Ultimus I-II
23www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

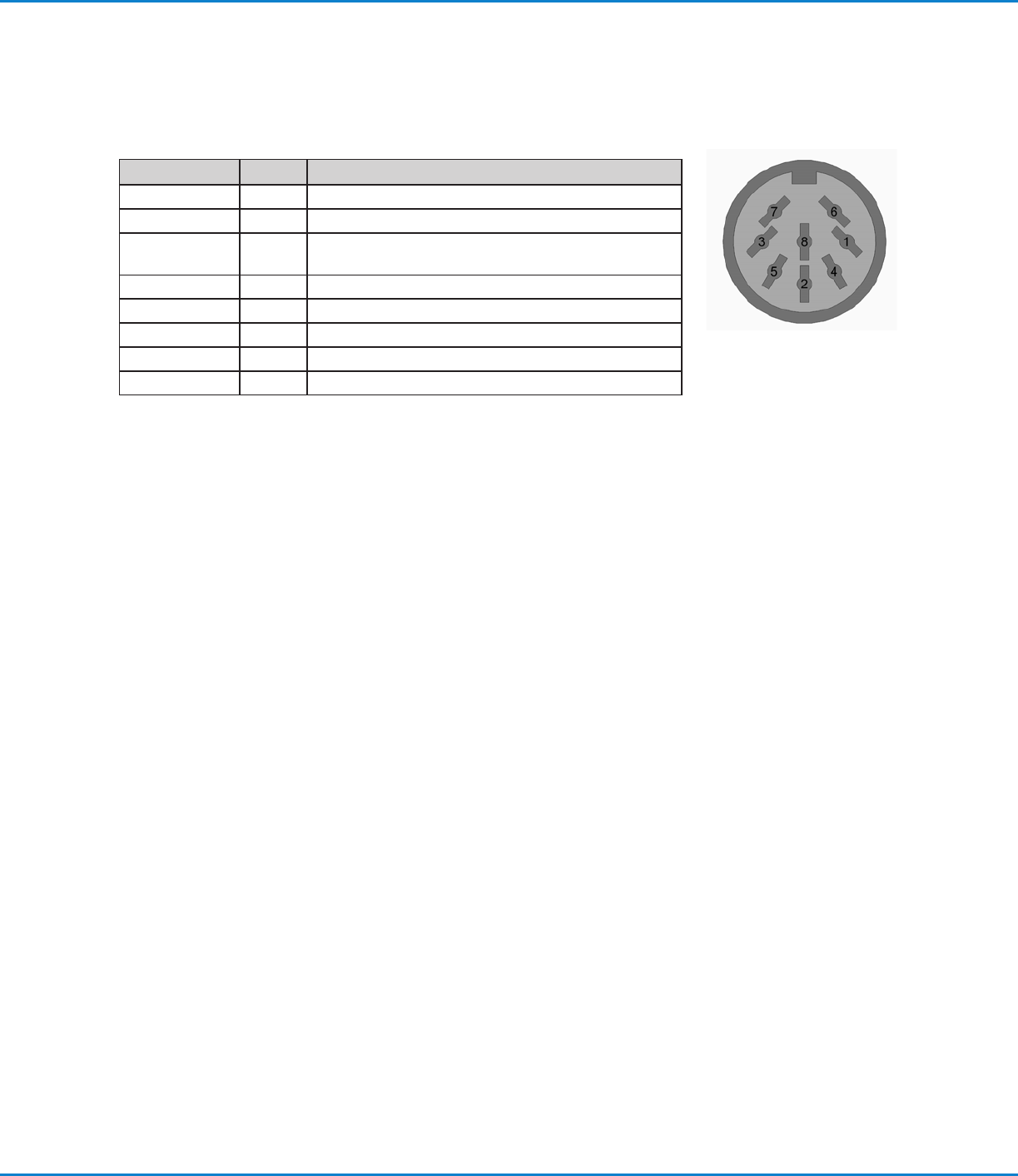

Funkcje pinów
Dostępne jest 8-pinowe złącze DIN. Akcesoria dozownika opisano w punkcie “Akcesoria” na stronie28.
Kolor żyły Pin # Function
Red 1 Napięcie aktywujące +, 5–24 V DC (maks. 19 mA)
Żółty 2 Napięcie aktywujące –
Niebieski 3 Wyjście sprzężenia zwrotnego końca cyklu +, 5–24 V
DC (maks. 100 mA)
Pomarańczowy 4 Wyjście sprzężenia zwrotnego końca cyklu –
Zielony 5 Zasilanie 24 V DC + (maks. 100 mA)
Brązowy 6 Zasilanie 24 V DC –
Szary 7 Zamknięcie styków +, 24 V DC dla 19 mA
Fioletowy 8 Zamknięcie styków
Przyłącza wejścia i wyjścia (cd.)
Back panel I/O pin diagram
