Gniazdo wejściowe zasilania Gniazdo wejściowe zasilania znajduje się w lewym górnym rogu przyrządu Ultimus. Zasilacz Ultimus dostosowuje się do zasilania od 100 do 240 V AC. Należy używać wyłącznie zasilacza dostarczoneg…

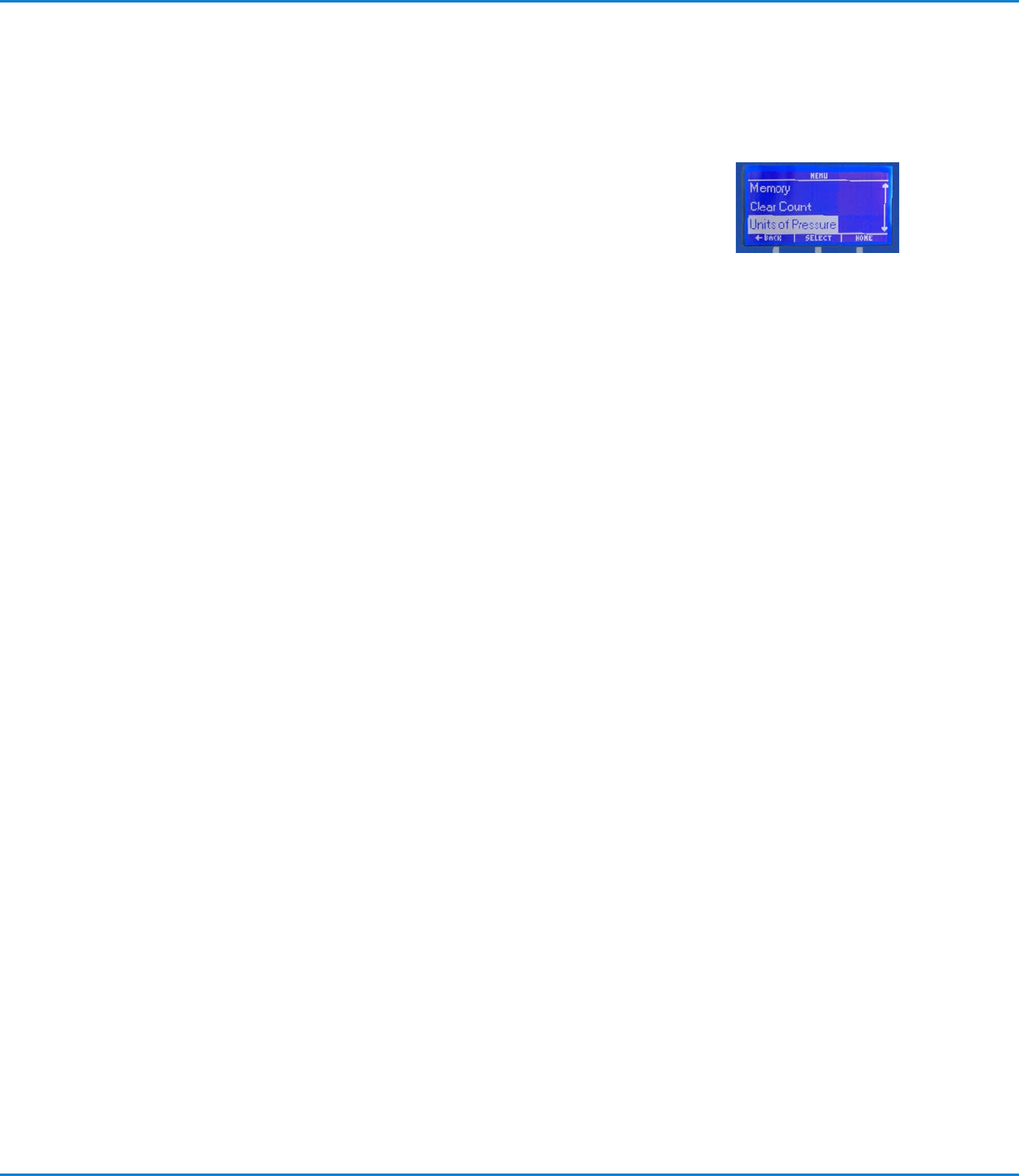

Aby przejść do ekranu menu, należy nacisnąć przycisk MENU. Na tym ekranie za pomocą strzałki w górę/w dół/w

lewo/w prawo można przejść do różnych ekranów, w tym:

TIMED (tryb czasowy) TEACH (tryb uczenia) MEMORY (pamięć)

CLEAR COUNT (reset

licznika)

UNITS OF PRESSURE

(jednostki ciśnienia)

UNITS OF VACUUM

(jednostki podciśnienia)

SECURITY

(bezpieczeństwo)

LANGUAGE (język) SAVE JOB (zapis danych)

INFO (informacje)

Więcej informacji na temat funkcji menu znajduje się “Funkcje menu” na stronie21.

Licznik cykli dozowania

Licznik cykli dozowania znajduje się w górnej centralnej części wyświetlacza. Podaje on liczbę przeprowadzonych

cykli dozowania. Aby zresetować licznik, należy postępować według poniższej procedury.

1. Nacisnąć MENU.

2. Naciskać strzałkę w dół, aby przejść do CLEAR COUNT.

3. Nacisnąć SELECT. Spowoduje to zresetowanie licznika do 0 i automatyczny powrót do ekranu głównego.

Tryb czasowy

W trybie TIMED urządzenie Ultimus będzie dozować pojedynczą dawkę po każdym naciśnięciu pedału nożnego lub

przycisku. Wielkość dawki zależy od parametrów czasu dozowania i ciśnienia pokazanych na ekranie.

Tryb stały

W trybie STEADY płyn jest wypuszczany dopóki pedał lub przycisk jest wciśnięty. W trybie TIMED należy nacisnąć

STEADY. Powoduje to zmianę trybu, a w lewym górnym rogu pojawia się napis STEADY. Więcej informacji na temat

tego trybu znajduje się “Procedury testów wstępnych” na stronie16.

Tryb uczenia

W trybie TEACH można „nauczyć” urządzenie wielkości dawki na podstawie ﬁzycznej wielkości. Zacząć na ekranie

głównym w trybie TIMED. Nacisnąć TEACH. Powoduje to zmianę trybu, a w lewym górnym rogu pojawia się napis

TEACH. Więcej informacji na temat tego trybu znajduje się “Procedury testów wstępnych” na stronie16.

Port wylotowy powietrza

W urządzeniu Ultimus znajduje się jeden port powietrza na panelu przednim, doprowadzający powietrze pod

ustawionym ciśnieniem do aplikatora. Do tego portu można podłączyć adapter Optimum

™

• Umieścić czarną szybkozłączkę zespołu adaptera EFD do portu wylotowego powietrza i obrócić ją, aby

zablokować.

UWAGA: Powietrze nie będzie przepływać przez port do momentu podłączenia szybkozłączki.

Funkcje i sterowanie Panel przedni (cd.)

Precyzyjne dyspensery płynów Ultimus I-II

13www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Gniazdo wejściowe zasilania

Gniazdo wejściowe zasilania znajduje się w lewym górnym rogu przyrządu Ultimus. Zasilacz Ultimus dostosowuje

się do zasilania od 100 do 240 V AC.

Należy używać wyłącznie zasilacza dostarczonego ze stacją roboczą Ultimus. Urządzenie jest dostarczane z trzema

wtyczkami zasilania (jedną amerykańską i trzema międzynarodowymi) oraz kablem zasilania o długości 1800 mm.

• Podłączyć wtyczkę DC kabla do gniazda zasilania urządzenia Ultimus.

• Podłączyć kabel zasilania do lokalnego źródła zasilania.

Port komunikacyjny

Port komunikacyjny Ultimus umieszczony w górnym rzędzie portów służy wyłącznie do użytku przez EFD.

Złącze wejścia/wyjścia interfejsu 8-pinowego

Funkcje wejścia/wyjścia są używane, gdy urządzenie Ultimus jest podłączone do zewnętrznych obwodów

sterowania. Złącze 8-pinowe znajduje się w górnym rzędzie portów. Informacje szczegółowe znajdują się “Przyłącza

wejścia i wyjścia” na stronie23.

• Sygnał końca cyklu, w formie przełącznika elektronicznego, wyłącza się pod koniec cyklu dozowania.

Podłączenie uziemienia

Ten symbol oznacza zacisk

do uziemiania obudowy. Służy

do odprowadzania prądu

upływowego i/lub dodatkowego

zabezpieczenia systemu EFD.

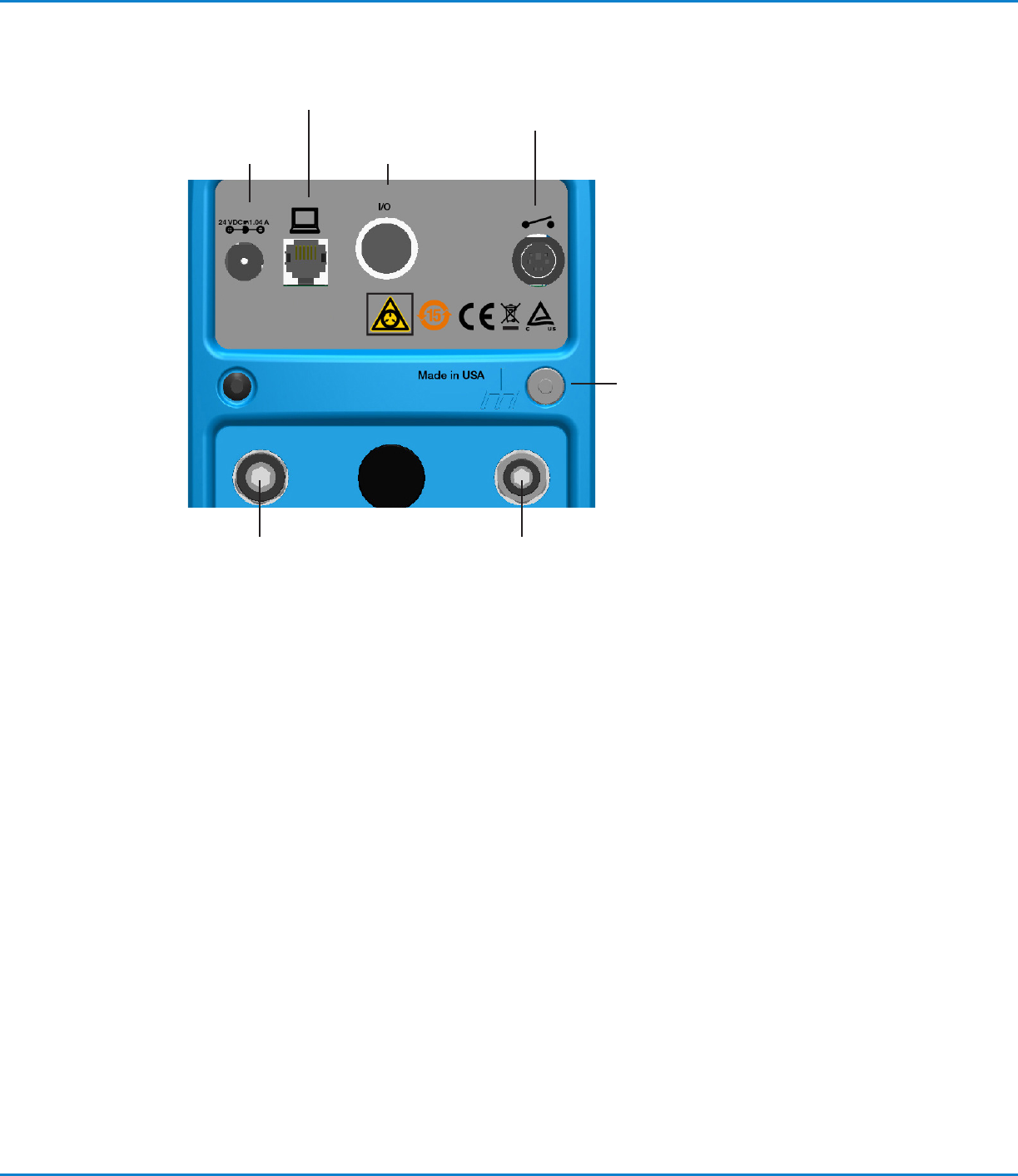

Pedał nożny/

przycisk

Gniazdo

wejściowe

zasilania

Wylot Wlot powietrza

Port komunikacji

Port wejścia/

wyjścia (I/O)

Funkcje i sterowanie Panel tylny

Precyzyjne dyspensery płynów Ultimus I-II

14 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.

Funkcje i sterowanie Panel tylny (cd.)

Port pedału nożnego/przycisku

Port przełącznika, 6-pinowe złącze mini-DIN, umieszczony jest w prawym górnym rogu urządzenia Ultimus. Służy

on do podłączania pedału nożnego lub przycisku aktywującego cykl dozowania. Złącze pedału lub przycisku należy

ustawić tak, aby umieszczona na nim strzałka znajdowała się u góry.

Port wylotowy

Port wylotowy to duże złącze pneumatyczne 8mm umieszczone w lewym dolnym rogu stacji roboczej Ultimus.

• W razie potrzeby można podłączyć ﬁltr dla pomieszczeń czystych, aby powietrze wylotowe spełniało wymagania

Fed 209-B (pyły 0,5 mikrona). Akcesoria dozownika opisano w punkcie “Akcesoria” na stronie28.

Podczas długotrwałej pracy w bezpośredniej bliskości portu podciśnienia należy stosować ﬁltr/tłumik EFD

P/N7017049 lub stosować odpowiednią ochronę słuchu.

OSTROŻNIE

Port wlotowy powietrza

Port wylotowy to mniejsze złącze pneumatyczne (6mm) umieszczone w lewym dolnym rogu stacji roboczej Ultimus.

1. Włożyć jeden koniec rury wlotowej powietrza 6 mm do złącza wlotowego z tyłu urządzenia Ultimus. W zestawie

jest rura o długości 2,4 m.

2. Podłączyć drugi koniec rury do źródła powietrza w instalacji. Do urządzenia dołączona jest standardowa

złączka 1/4 NPT.

UWAGA: Aby spełnione były warunki gwarancji, konieczne jest zasilanie czystym, suchym powietrzem. Jeżeli

źródło powietrza nie jest ﬁltrowane, należy zamówić regulator z ﬁltrem 5 mikronów. Akcesoria dozownika opisano w

punkcie “Akcesoria” na stronie28.

Można użyć azotu z butli. Jeżeli wykorzystywane jest powietrze lub azot z butli pod wysokim ciśnieniem, konieczne

jest zainstalowanie na butli regulatora wysokiego ciśnienia i ustawienie go na maks. 7 barów (100psi). W tym

przypadku regulator z ﬁltrem 5 mikronów nie jest wymagany.

UWAGA

Przed podłączeniem urządzenia do źródła powietrza konieczne jest zapewnienie regulatora ciśnienia 0–7 barów

(0–100psi).

OSTROŻNIE

Precyzyjne dyspensery płynów Ultimus I-II

15www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
