Funkcje i ster owanie Panel tylny (cd.) Port pedału nożnego/przycisku Port przełącznika, 6-pinowe złącze mini-DIN, umieszczony jest w prawym górnym rogu urządzenia Ultimus. Służy on do podłączania pedału nożnego lub przy…

100%1 / 32
Gniazdo wejściowe zasilania
Gniazdo wejściowe zasilania znajduje się w lewym górnym rogu przyrządu Ultimus. Zasilacz Ultimus dostosowuje
się do zasilania od 100 do 240 V AC.
Należy używać wyłącznie zasilacza dostarczonego ze stacją roboczą Ultimus. Urządzenie jest dostarczane z trzema
wtyczkami zasilania (jedną amerykańską i trzema międzynarodowymi) oraz kablem zasilania o długości 1800 mm.
• Podłączyć wtyczkę DC kabla do gniazda zasilania urządzenia Ultimus.
• Podłączyć kabel zasilania do lokalnego źródła zasilania.
Port komunikacyjny
Port komunikacyjny Ultimus umieszczony w górnym rzędzie portów służy wyłącznie do użytku przez EFD.
Złącze wejścia/wyjścia interfejsu 8-pinowego
Funkcje wejścia/wyjścia są używane, gdy urządzenie Ultimus jest podłączone do zewnętrznych obwodów
sterowania. Złącze 8-pinowe znajduje się w górnym rzędzie portów. Informacje szczegółowe znajdują się “Przyłącza
wejścia i wyjścia” na stronie23.
• Sygnał końca cyklu, w formie przełącznika elektronicznego, wyłącza się pod koniec cyklu dozowania.
Podłączenie uziemienia
Ten symbol oznacza zacisk
do uziemiania obudowy. Służy
do odprowadzania prądu
upływowego i/lub dodatkowego
zabezpieczenia systemu EFD.
Pedał nożny/
przycisk
Gniazdo
wejściowe
zasilania
Wylot Wlot powietrza
Port komunikacji
Port wejścia/
wyjścia (I/O)
Funkcje i sterowanie Panel tylny
Precyzyjne dyspensery płynów Ultimus I-II
14 www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Funkcje i sterowanie Panel tylny (cd.)
Port pedału nożnego/przycisku
Port przełącznika, 6-pinowe złącze mini-DIN, umieszczony jest w prawym górnym rogu urządzenia Ultimus. Służy
on do podłączania pedału nożnego lub przycisku aktywującego cykl dozowania. Złącze pedału lub przycisku należy
ustawić tak, aby umieszczona na nim strzałka znajdowała się u góry.
Port wylotowy
Port wylotowy to duże złącze pneumatyczne 8mm umieszczone w lewym dolnym rogu stacji roboczej Ultimus.
• W razie potrzeby można podłączyć filtr dla pomieszczeń czystych, aby powietrze wylotowe spełniało wymagania
Fed 209-B (pyły 0,5 mikrona). Akcesoria dozownika opisano w punkcie “Akcesoria” na stronie28.
Podczas długotrwałej pracy w bezpośredniej bliskości portu podciśnienia należy stosować filtr/tłumik EFD
P/N7017049 lub stosować odpowiednią ochronę słuchu.
OSTROŻNIE
Port wlotowy powietrza
Port wylotowy to mniejsze złącze pneumatyczne (6mm) umieszczone w lewym dolnym rogu stacji roboczej Ultimus.
1. Włożyć jeden koniec rury wlotowej powietrza 6 mm do złącza wlotowego z tyłu urządzenia Ultimus. W zestawie
jest rura o długości 2,4 m.
2. Podłączyć drugi koniec rury do źródła powietrza w instalacji. Do urządzenia dołączona jest standardowa
złączka 1/4 NPT.
UWAGA: Aby spełnione były warunki gwarancji, konieczne jest zasilanie czystym, suchym powietrzem. Jeżeli
źródło powietrza nie jest filtrowane, należy zamówić regulator z filtrem 5 mikronów. Akcesoria dozownika opisano w
punkcie “Akcesoria” na stronie28.
Można użyć azotu z butli. Jeżeli wykorzystywane jest powietrze lub azot z butli pod wysokim ciśnieniem, konieczne
jest zainstalowanie na butli regulatora wysokiego ciśnienia i ustawienie go na maks. 7 barów (100psi). W tym
przypadku regulator z filtrem 5 mikronów nie jest wymagany.
UWAGA
Przed podłączeniem urządzenia do źródła powietrza konieczne jest zapewnienie regulatora ciśnienia 0–7 barów
(0–100psi).
OSTROŻNIE
Precyzyjne dyspensery płynów Ultimus I-II
15www.nordsonefd.com/pl poland@nordsonefd.com +48 22 532 12 44 Sprzedaż oraz serwis systemów dozowania Nordson EFD mają zasięg ogólnoświatowy.
Rozmiar dawki jest kontrolowany przez czas dozowania, ciśnienie i rozmiar końcówki.
W celu przetestowania każdej funkcji należy postępować zgodnie z poniższymi instrukcjami. Należy posłużyć się
wygodnym wzornikiem dołączonym do zestawu dozownika.
UWAGA: Wskazówki i sugestie dotyczące konfiguracji znajdują się w punkcie “Wskazówki” na stronie18. Należy
korzystać z tego rozdziału podczas początkowej konfiguracji i testowania.
Konfiguracja do testów

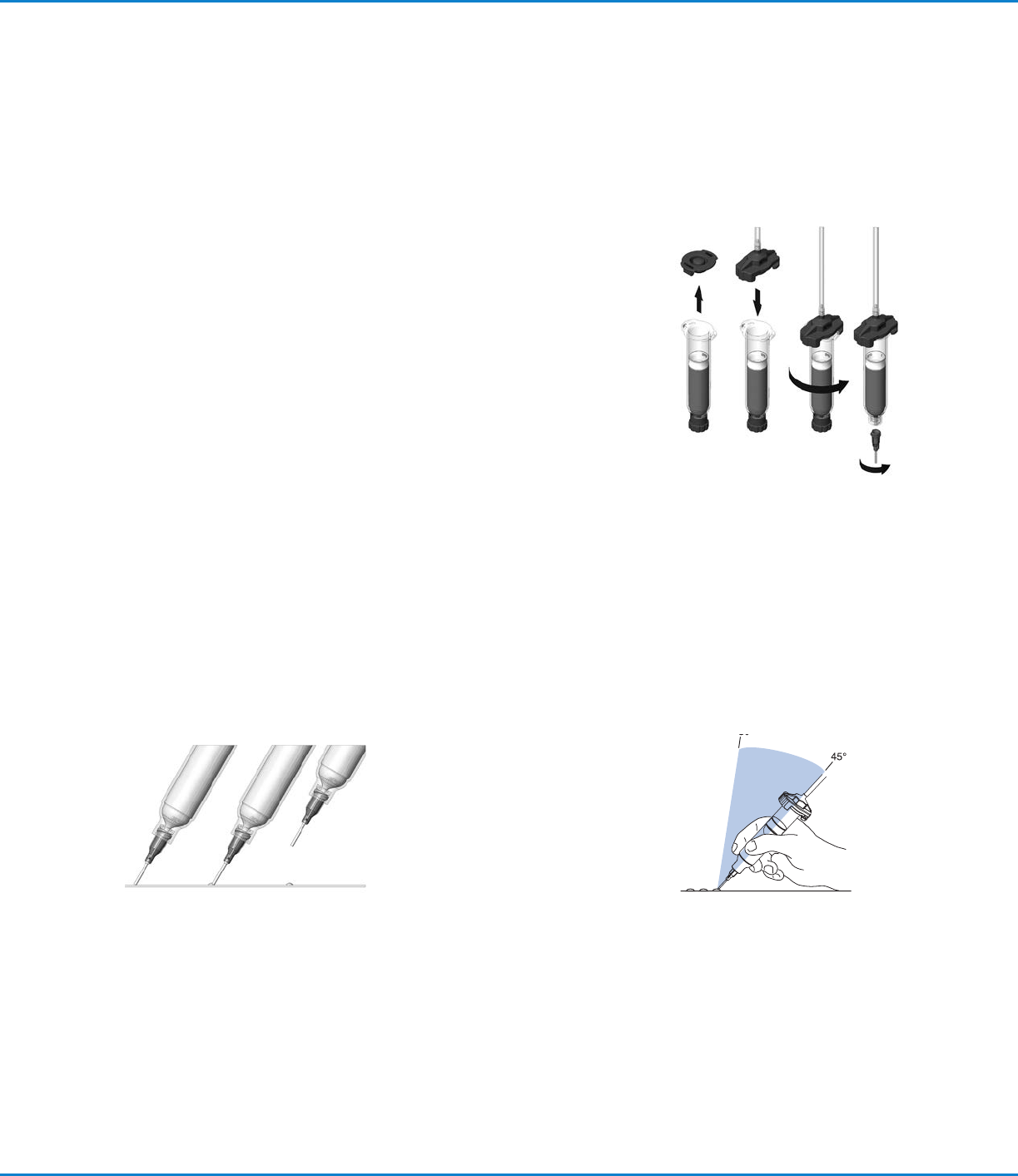

1. Podłączyć cylinder strzykawkowy EFD napełniony docelowym płynem do
zespołu adaptera jak na rysunku.
2. Podczas początkowych testów należy pozostawić wartość podciśnienia
równą 0,0. (Jeżeli dozowany jest rzadki płyn, należy odnieść się do punktu
“Procedura napełniania dla płynów rzadkich i kontrola podciśnienia” na
stronie26).
3. Wymienić niebieską nakładkę na końcówkę z precyzyjną końcówką do
dozowania EFD.
4. Wsunąć cylinder strzykawkowy do uchwytu. Powinien „zaskoczyć”.
5. Przeprowadzić poniższe testy, aby zobaczyć jak ustalić konkretne wielkości
dawek w różnych trybach dozowania.
Testowanie w trybie stałym
1. Wybrać tryb STEADY.
2. Pociągnąć pokrętło regulacji powietrza, aby je odblokować. Zacząć od ciśnienia ustawionego na 0,0 bara
(0psi).
3. Nacisnąć i przytrzymać pedał nożny lub przycisk.
4. Powoli obracać pokrętło regulacji ciśnienia w prawo do momentu, aż płyn zacznie wypływać z końcówki w
sposób kontrolowany (nie za szybko, nie za wolno).
Procedury testów wstępnych
Prawidłowy kąt dla stabilnego
dozowania.
Uwaga — końcówka powinna stykać się z
powierzchnią roboczą zawsze pod kątem
pokazanym na rysunku. Po umieszczeniu
końcówki w odpowiedniej pozycji nacisnąć
pedał. Zwolnić pedał i unieść końcówkę
prosto w górę.
Precyzyjne dyspensery płynów Ultimus I-II
