DEUKYX 1-14 193-5100 2.3 T ransporteinheit 1 2.3 T ransporteinheit 1 8 7 8-2 8-2 8-3 8-2 8-2 8-1 8-1 8-1 8-1 7-1 7-1 7-1 7-3 7-2 7-2 7-2 7-2 7-1 7-3 7-3 8-3 8-3 9 10 Fig_1-7SA N r. Name Anzahl N r. Name Anzahl N r. Name …

DEUKYX

1-13193-5100

2.2 Hauptteil 2

7-1

7-3

7-2

6-1

6-2

5-1

5-5

5-4

5-6

5-2

5-3

4-1

4-2

4-3

4-4

4-6

4-5

Fig_1-5S

Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl

4 Magnetventil 1 5-3 Halbes Anschlusstück 2 7-3 Verschluss 2

4-1 Magnetventil 2 5-4 Halbes Anschlusstück 2

4-2 Halbes Anschlusstück 2 5-5 Halbes Anschlusstück 1

4-3 Halbes Anschlusstück 2 5-6 Halbes Anschlusstück 1

4-4 Halbes Anschlusstück 2 6 Verteilereinheit 1

4-5 Halbes Anschlusstück 1 6-1 Verteiler 1

4-6 Halbes Anschlusstück 1 6-2 Gerade 1

5 Magnetventil 1 7 Verteilereinheit 1

5-1 Magnetventil 2 7-1 Verteiler 1

5-2 Halbes Anschlusstück 2 7-2 Gerade 1

DEUKYX

1-14193-5100

2.3 Transporteinheit 1

8-2

8-3

8-2

8-1

7-1

7-3

7-2

7-1

7-3

8-3

Fig_1-7SA

Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl

7 Feste Rutscheinheit 1

7-1 Universal-Tee

7-2 Schlauchverschraubung

7-3 Winkelverschraubung

8 Verfahrbare Rutscheinheit

8-1 Universal-Tee 1

8-2 Schlauchverschraubung

8-3 Winkelverschraubung

9 LP-Anschlag 1

10 LP-Anschlag 1

DEUKYX

1-15193-5100

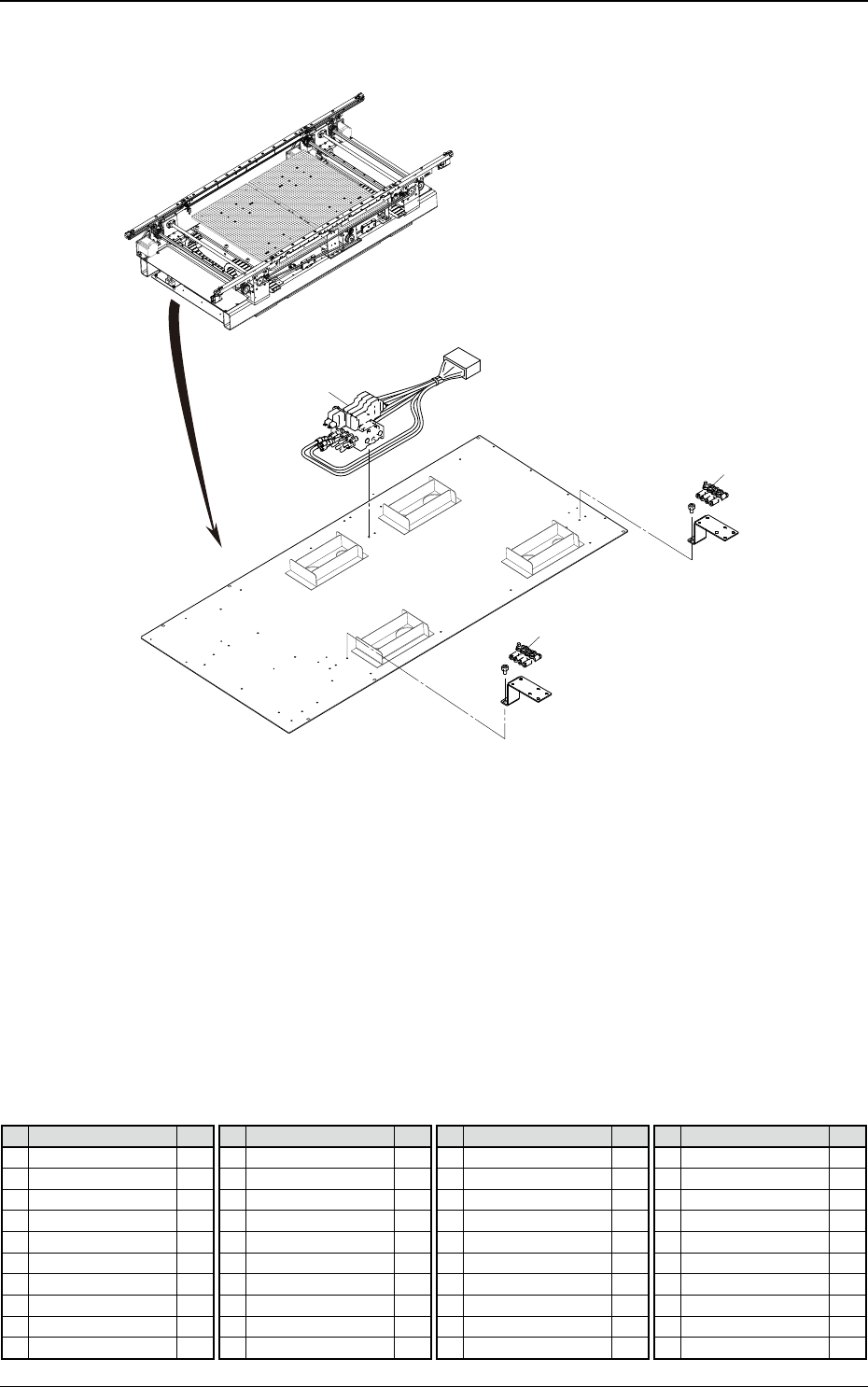

2.4 Transporteinheit 2

Fig_1-8SA

Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl Nr. Name Anzahl

6 Magnetventil 1

11 Geschwindigkeitsregler 4

12 Geschwindigkeitsregler 4
