DEUKYX
2-3193-5100

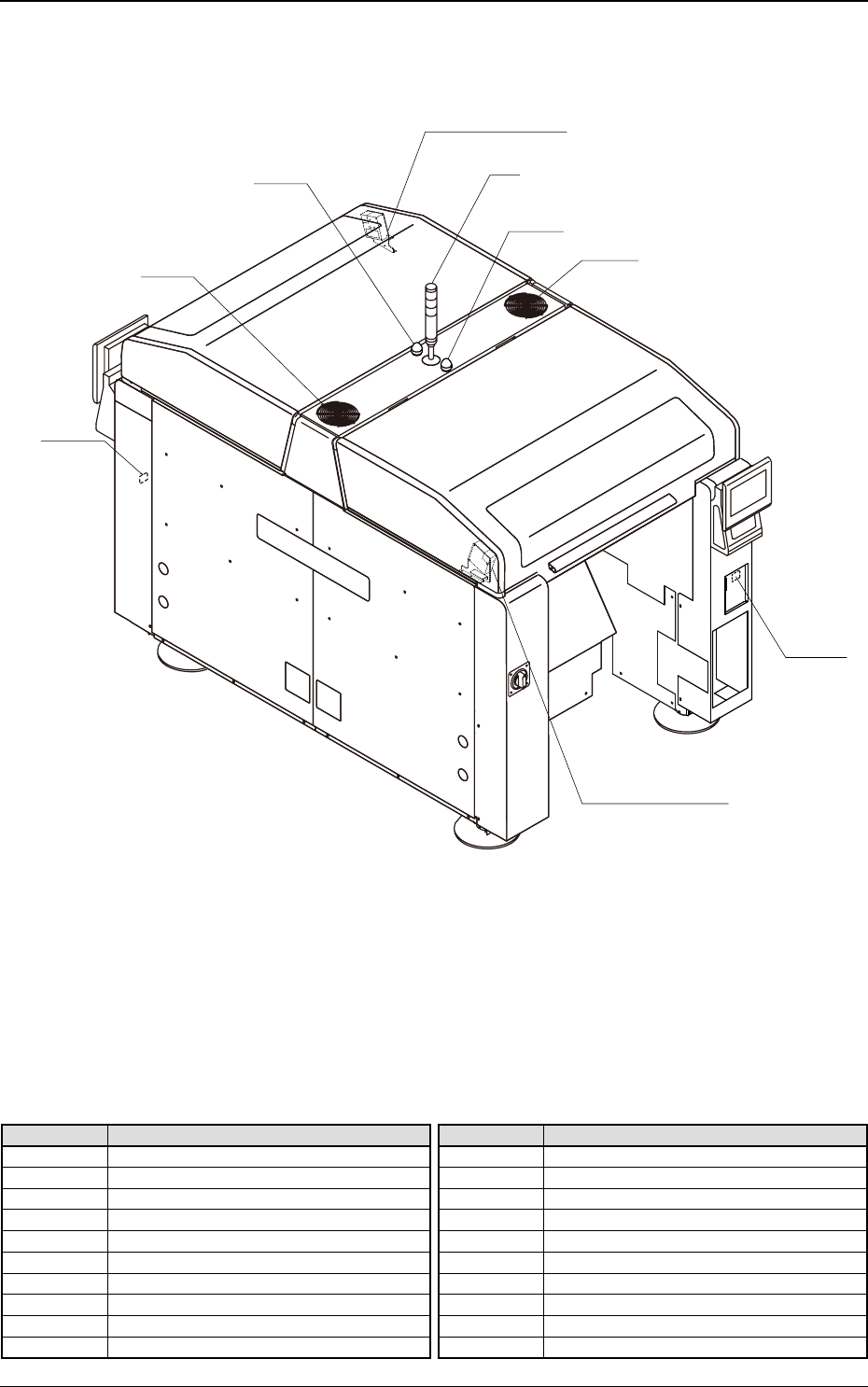

1.3 Abdeckungs-Layout
1.3 Abdeckungs-Layout
M102
H11F
H1
H11B
M101
S111B
S111F
S132 (Rückseite)
S132 (Vorderseite)
2-3S
Symbol Name Symbol Name
H1 Signalturm
H11F Materialanzeige (Front) H11B Materialanzeige (Rückseite)
S132 ABDECKUNGSVERRIEGELUNG (Front) S132 ABDECKUNGSVERRIEGELUNG (Rückseite)
M101 Deckelkühlventilator (links) M102 Deckelkühlventilator (rechts)
S111F BEREIT (Front) [Feeder bereit] S111B BEREIT (Rückseite) [Feeder bereit]
DEUKYX
2-4193-5100

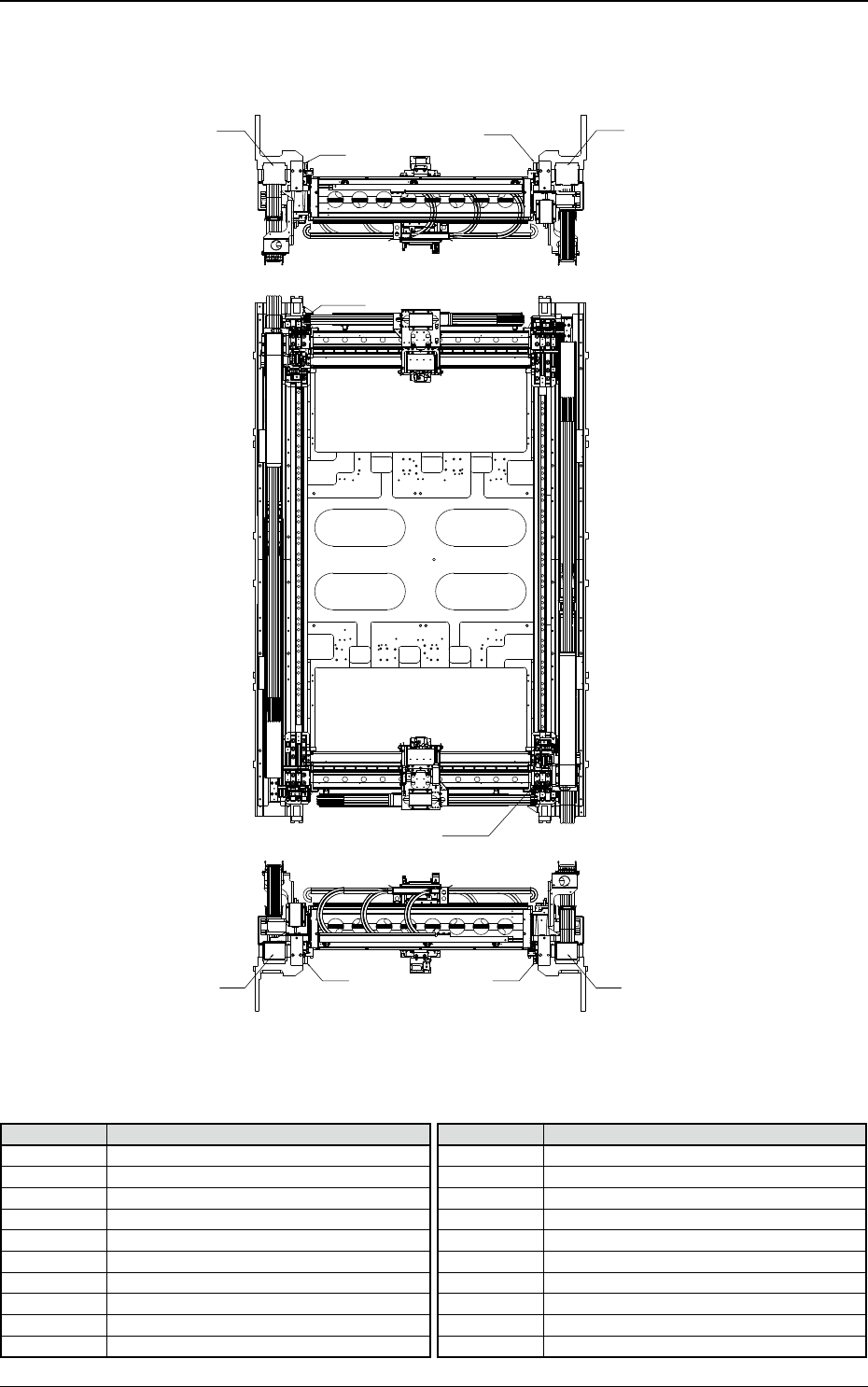

1.4 Layout Y-Achseneinheit
1.4 Layout Y-Achseneinheit
U22
U23
M23
M22
U22
U23
M23
B2203
B2201
M23
2-4S
Symbol Name Symbol Name
M22 Y1-Achsenmotor
M23 Y2-Achsenmotor
U22 Linearmaßstab Y1 Kopf
U23 Linearmaßstab Y2 Kopf
B2201 Y-Achsen-Endschalter (+)
B2205 Y-Achsen-Endschalter (-)
DEUKYX
2-5193-5100

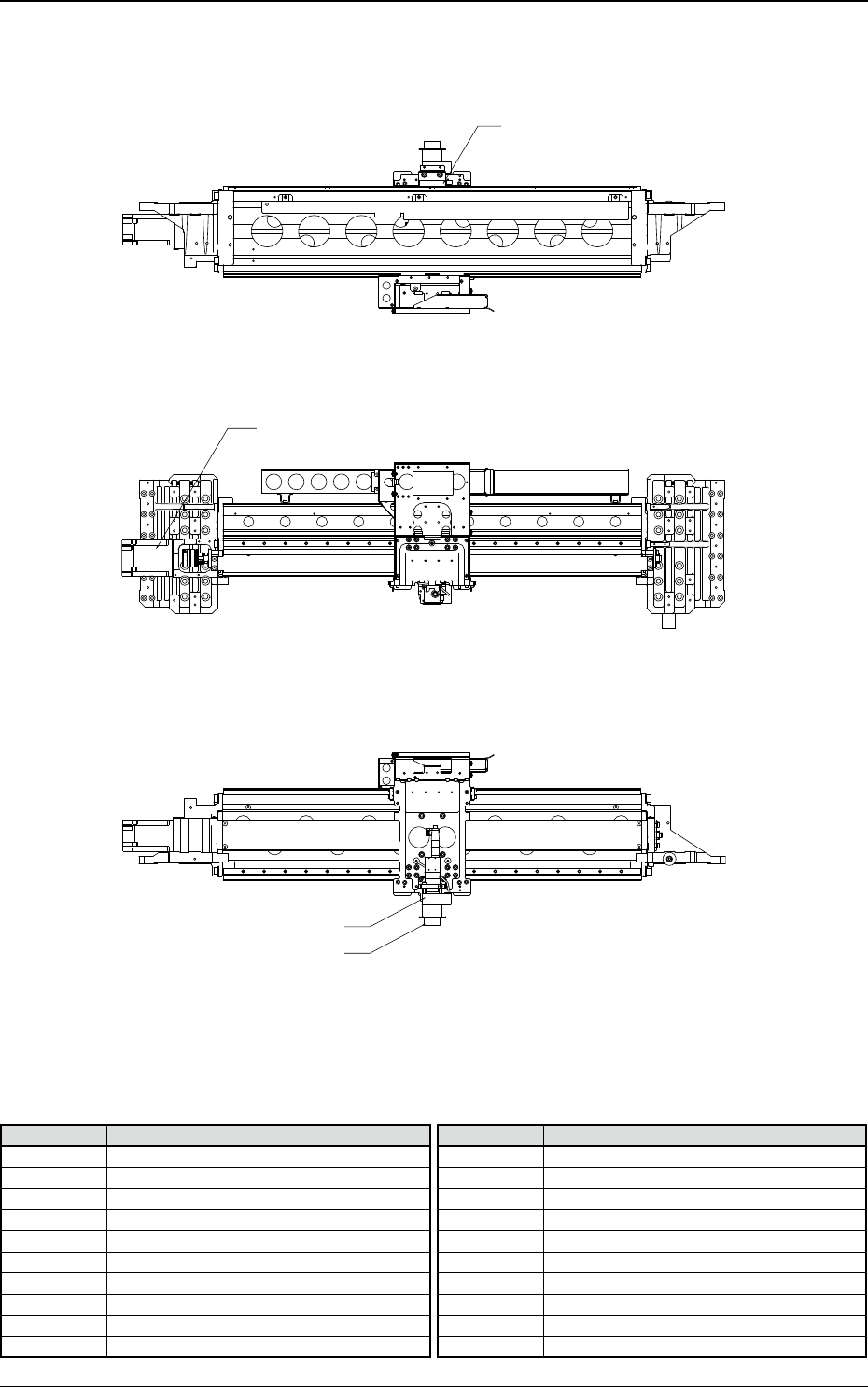

1.5 Layout X-Achseneinheit
1.5 Layout X-Achseneinheit
U21
B36
M21
E39
2-5S
Symbol Name Symbol Name
M21 X1-Achsenmotor
U21 Linearmaßstab Kopf (Konverter)
B36 PEC Erkennungskamera
E39 PEC Erkennungsbeleuchtung
