DEUKYX 2-16 193-5100 1.16 Layout T ransporteinheit (innen) 1.16 Layout T ransporteinheit (innen) B1 1 104 B1 1 108 B1005 Y081 1 Y0810 Y0813 Y0812 Y1002 Y1001 Y0814 Y0815 M45 M46 B21 104 B21 108 2-16SA Symbol Name Symbol …
DEUKYX
2-15193-5100

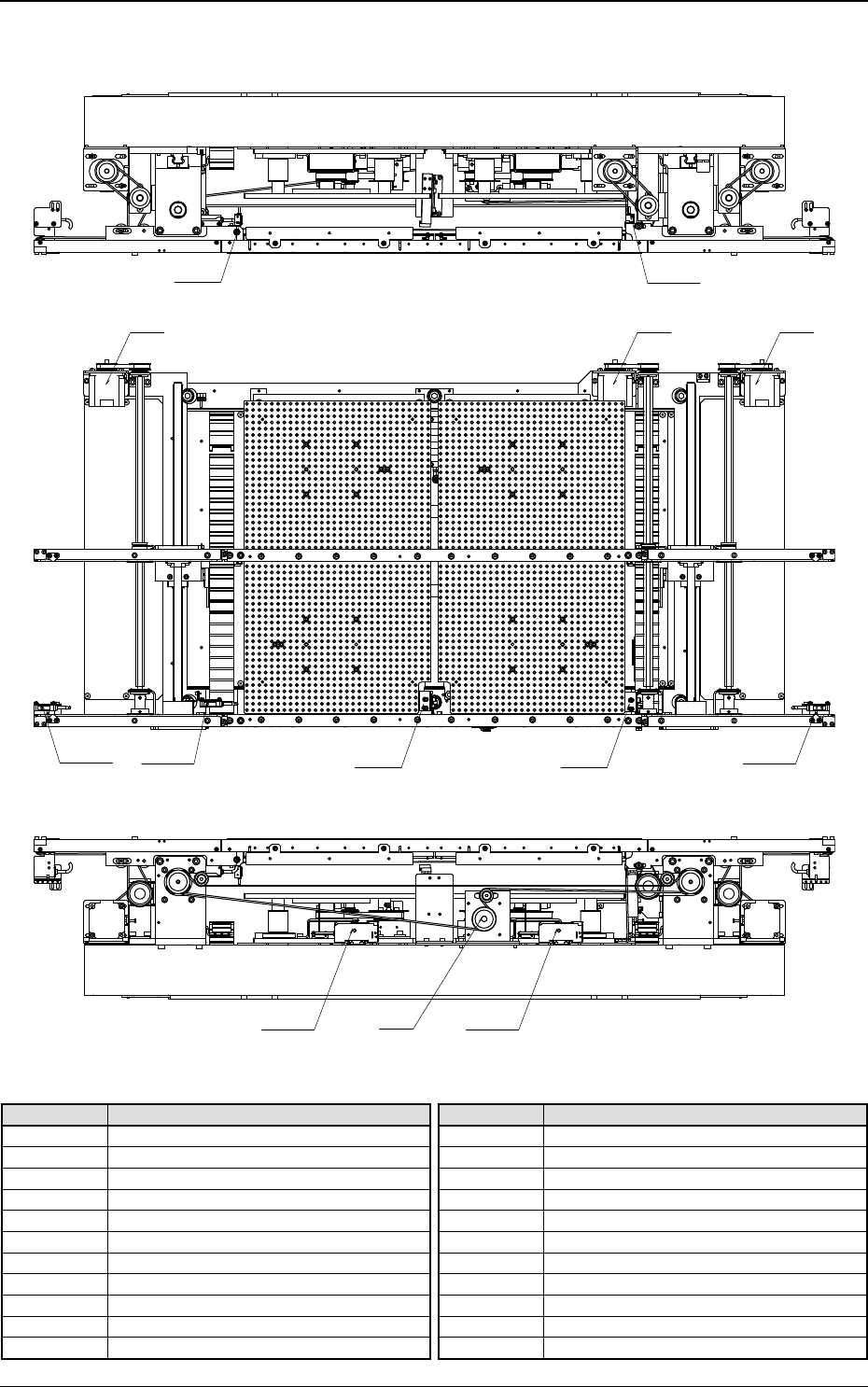

1.15 Layout Transporteinheit (außen)
1.15 Layout Transporteinheit (außen)
M41 M42 M43
B11002
B21002
B0830
B0831
B11004
B0832
B0833
B11003 B21003
M44
B0836
B0836T
2-15SA
Symbol Name Symbol Name
M41 NL-L B11002 Linker LP-Erkennungssensor
M42 NA-L B21002 Mittlerer LP-Erkennungssensor
M43 NR-L B11003 Linker LP-Fiberglassensor
M44 NA-W B21003 Rechter LP-Fiberglassensor
B0836 Lichtempfänger Abstützstift-Erkennungssensor B11004 Rechter LP-Erkennungssensor
B0836T Lichtsender Abstützstift-Erkennungssensor B0830 Unterer Endschalter linker LP-Anschlag
B0831 Oberer Endschalter linker LP-Anschlag
B0832 Unterer Endschalter rechter LP-Anschlag
B0833 Oberer Endschalter rechter LP-Anschlag
DEUKYX
2-16193-5100
1.16 Layout Transporteinheit (innen)
1.16 Layout Transporteinheit (innen)
B11104
B11108
B1005
Y0811 Y0810
Y0813 Y0812
Y1002 Y1001
Y0814
Y0815
M45
M46
B21104
B21108
2-16SA
Symbol Name Symbol Name
Y1001
2-Klemmen links 2 Zylinderventil Senken
Y0810
2-Klemmen links Zylinderventil Senken
Y1002
2-Klemmen links 2 Zylinderventil Heben
Y0811
2-Klemmen links Zylinderventil Heben
B11104
Abstützung links Nullpunktsensor
Y0812
2-Klemmen rechts Zylinderventil Senken
B21104
Abstützung links Fehlererkennung
Y0813
2-Klemmen rechts Zylinderventil Heben
B11108
Abstützung rechts Nullpunktsensor
Y0814 Hubventil LP-Anschlag links
B21108
Abstützung rechts Fehlererkennung
Y0815 Hubventil LP-Anschlag rechts
M45 Abstützung linker Motor
M46 Abstützung rechter Motor
DEUKYX
2-17193-5100
1.17 Layout Bauteil-Erkennungskamera
1.17 Layout Bauteil-Erkennungskamera
E191
E193
E192
B61
2-17SA
Symbol Name Symbol Name
B61 Bauteil-Erkennungskamera
E191 Bauteilerkennung Ringbeleuchtung
E192 Bauteilerkennung koaxiale Beleuchtung
E193 Standardmarkenbeleuchtung A
