DEUKYX 2-19 193-5100 1.19 Layout Multifunktionskop-Einheit 1.19 Layout Multifunktionskop-Einheit Y146 M142(1L,2L,3L) M141(1Z,2Z,3Z) B144 NOZZLE1 NOZZLE2 NOZZLE3 Y145 B143 2-19SA Symbol Name Symbol Name M141 Aufnehmer Z-A…
DEUKYX
2-18193-5100

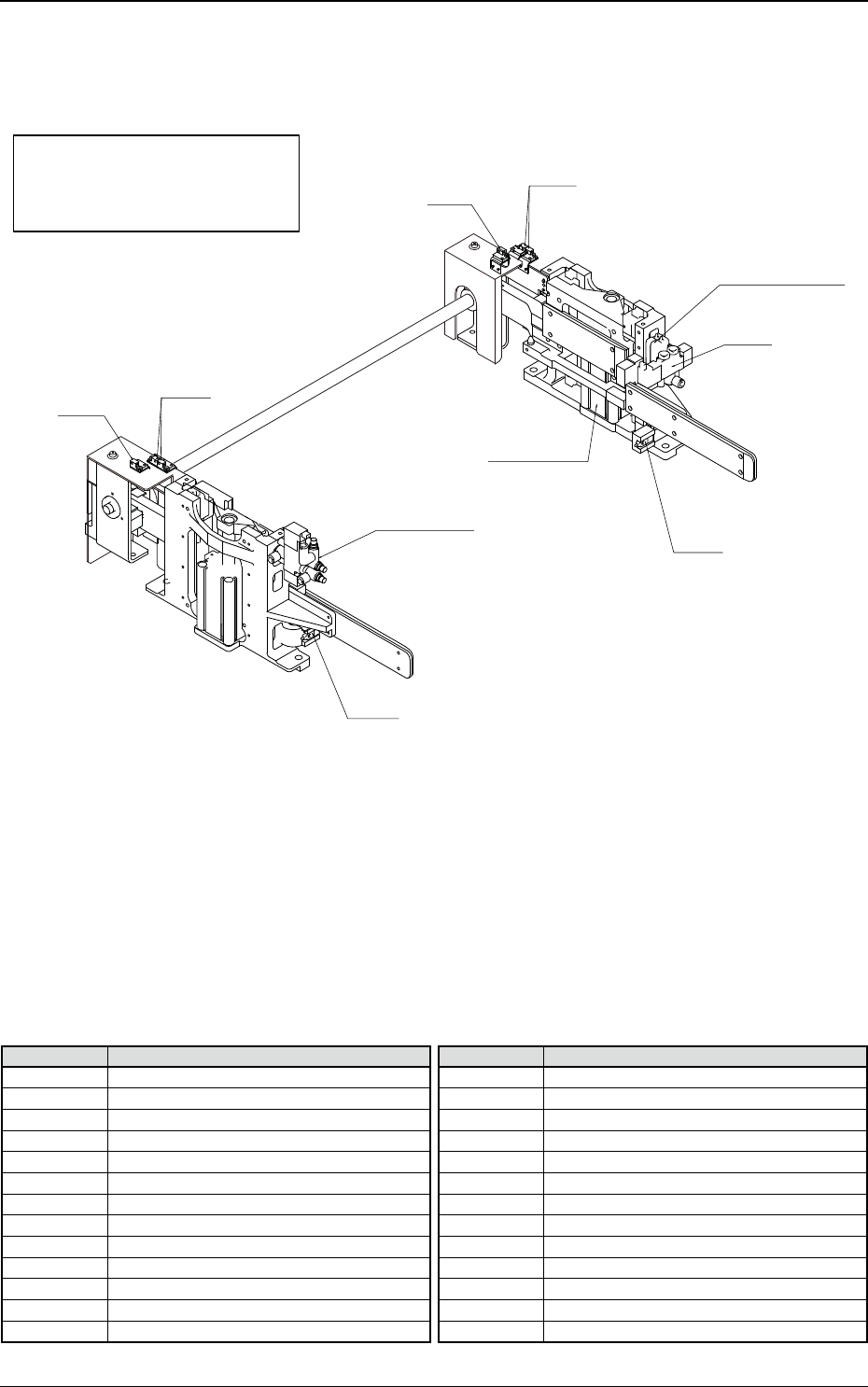

1.18 Layout Lokalisierungseinheit
1.18 Layout Lokalisierungseinheit
B0521
B0520
B0515
B0514
Y0632,Y0932
Y0933,Y0933
B0614,B0615
B0914,B0915
B0611
B0911
B0515,0521 Amp
B0514,0520 Amp
Y0642
Y0942
B0610
B0910
B0521
B0520
B0515
B0514
Obere Stufe: Frontansicht
Untere Stufe: Rückansicht
2-18S
Symbol Name Symbol Name
Y0632 Feeder-Basis 2 heben Y0932 Feeder-Basis 1 heben
Y0633 Feeder-Basis 2 senken Y0933 Feeder-Basis 1 senken
Y0642
LP-Positionierungseinheit Anschlag Abfallschutz 2
Y0942
LP-Positionierungseinheit Anschlag Abfallschutz 1
B0515 Aufnahmefehlererkennung (Front) B0514 Aufnahmefehlererkennung (Rückseite)
B0521 Erkennung Feeder-Klemmung gelöst (Front) B0520 Erkennung Feeder-Klemmung gelöst (Rückseite)
B0515,0521Amp
Verstärker
B0514,0520Amp
Verstärker
B0610
Positionsprüfung Feeder-Basis 2 Y-Richtung 1
B0910
Positionsprüfung Feeder-Basis 1 Y-Richtung 1
B0611
Positionsprüfung Feeder-Basis 2 Y-Richtung 2
B0911
Positionsprüfung Feeder-Basis 1 Y-Richtung 2
B0614 Zylinderendschalter oben (Front) B0914 Zylinderendschalter oben (Rückseite)
B0615 Zylinderendschalter unten (Front) B0915 Zylinderendschalter unten (Rückseite)
DEUKYX
2-19193-5100

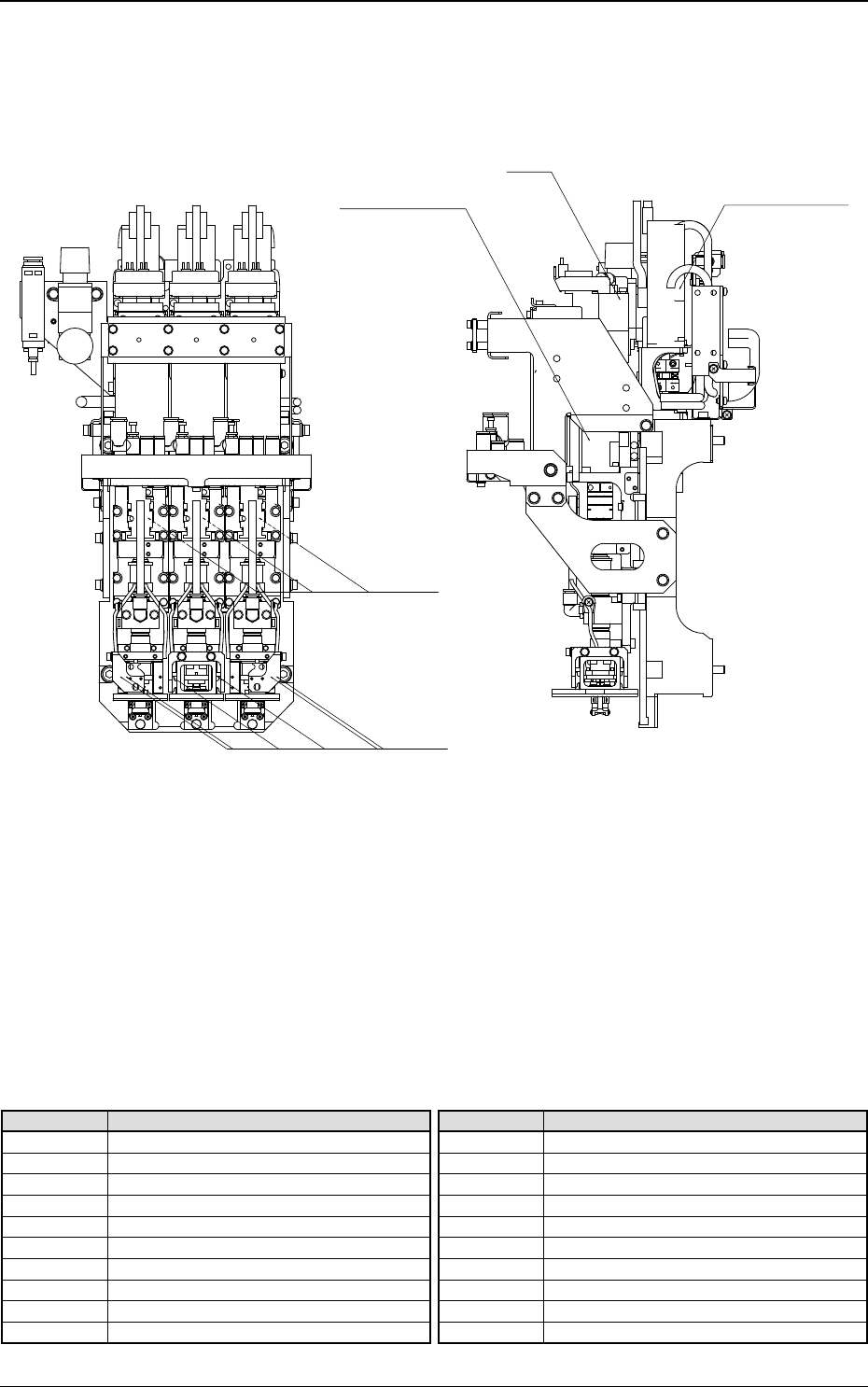

1.19 Layout Multifunktionskop-Einheit
1.19 Layout Multifunktionskop-Einheit
Y146
M142(1L,2L,3L)
M141(1Z,2Z,3Z)
B144
NOZZLE1
NOZZLE2
NOZZLE3
Y145
B143
2-19SA
Symbol Name Symbol Name
M141 Aufnehmer Z-Achsenmotor B143 Sensor Höhenerkennung
M142 Aufnehmer L-Achsenmotor B144 L-Achsen-Endschalter
Y145 Vakuumventil
Y146 Vakuumselbstschlusventil
DEUKYX
2-20193-5100

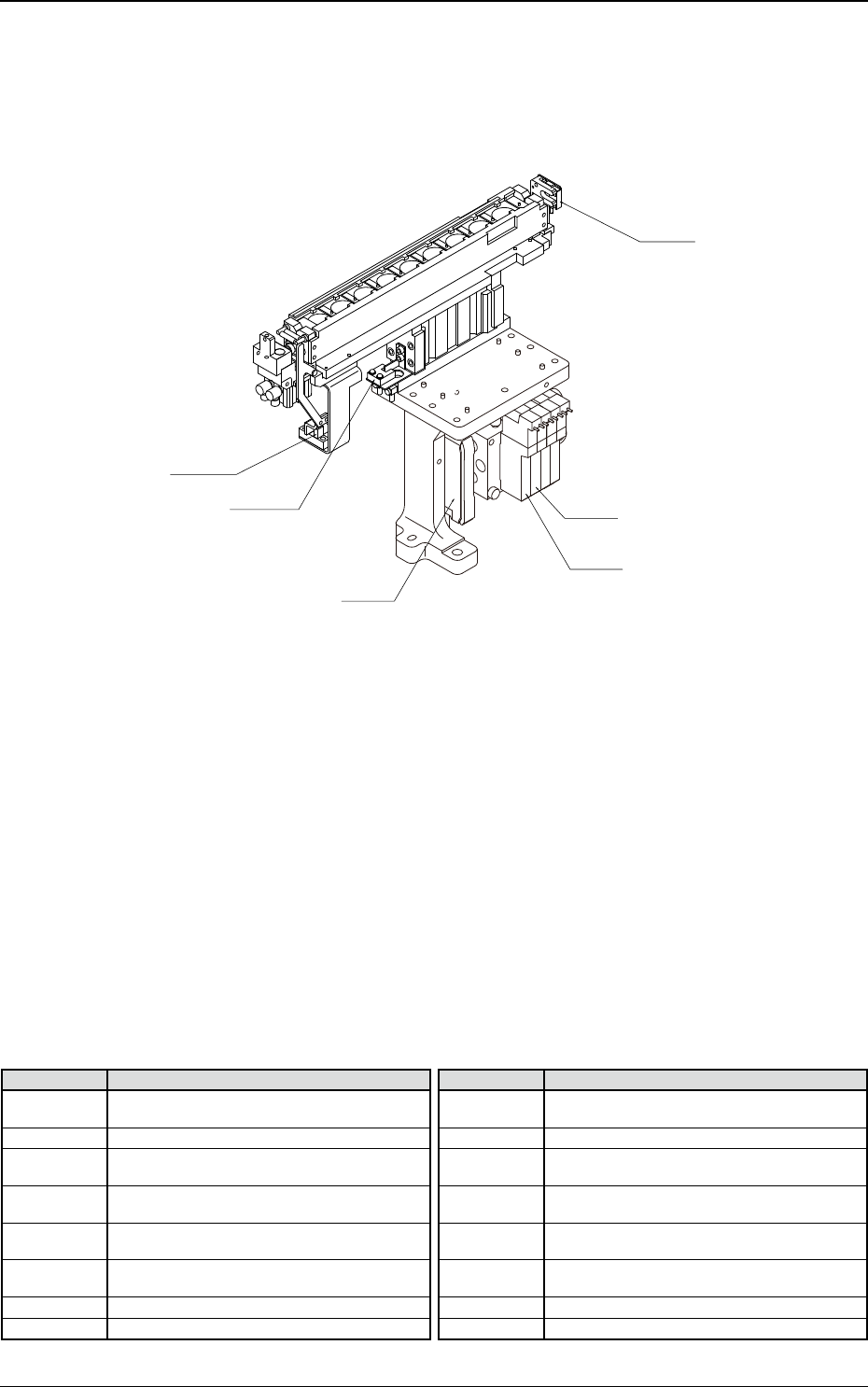

1.20 Layout Aufnehmer-Stocker für multifunktionalen Aufnehmer
1.20 Layout Aufnehmer-Stocker für multifunktionalen
Aufnehmer
B_DWN1
B
_SH1
Y_UP1
Y_SH
B
_CMP1
B1611
2-20S
Symbol Name Symbol Name
Y_SH Aufnehmer-Stocker 2 Verschluss Öffnen/
Schließen 1
Y_UP1 Multifunktions-Aufnehmer-Stocker 2 Heben 1
B_DWN1 Multifunktions-Aufnehmer-Stocker 2
Unterer Endschalter 1
B_SH1 Multifunktions-Aufnehmer-Stocker 2
Prüfung Verschluss geschlossen 1
B_CMP1 Multifunktions-Aufnehmer-Stocker 2 Klemmung
prüfen 1
B_1611 Multifunktions-Aufnehmer-Stocker 2
Einrichtfehlererkennung
