1-E
本体部:SPG
Main Body:SPG

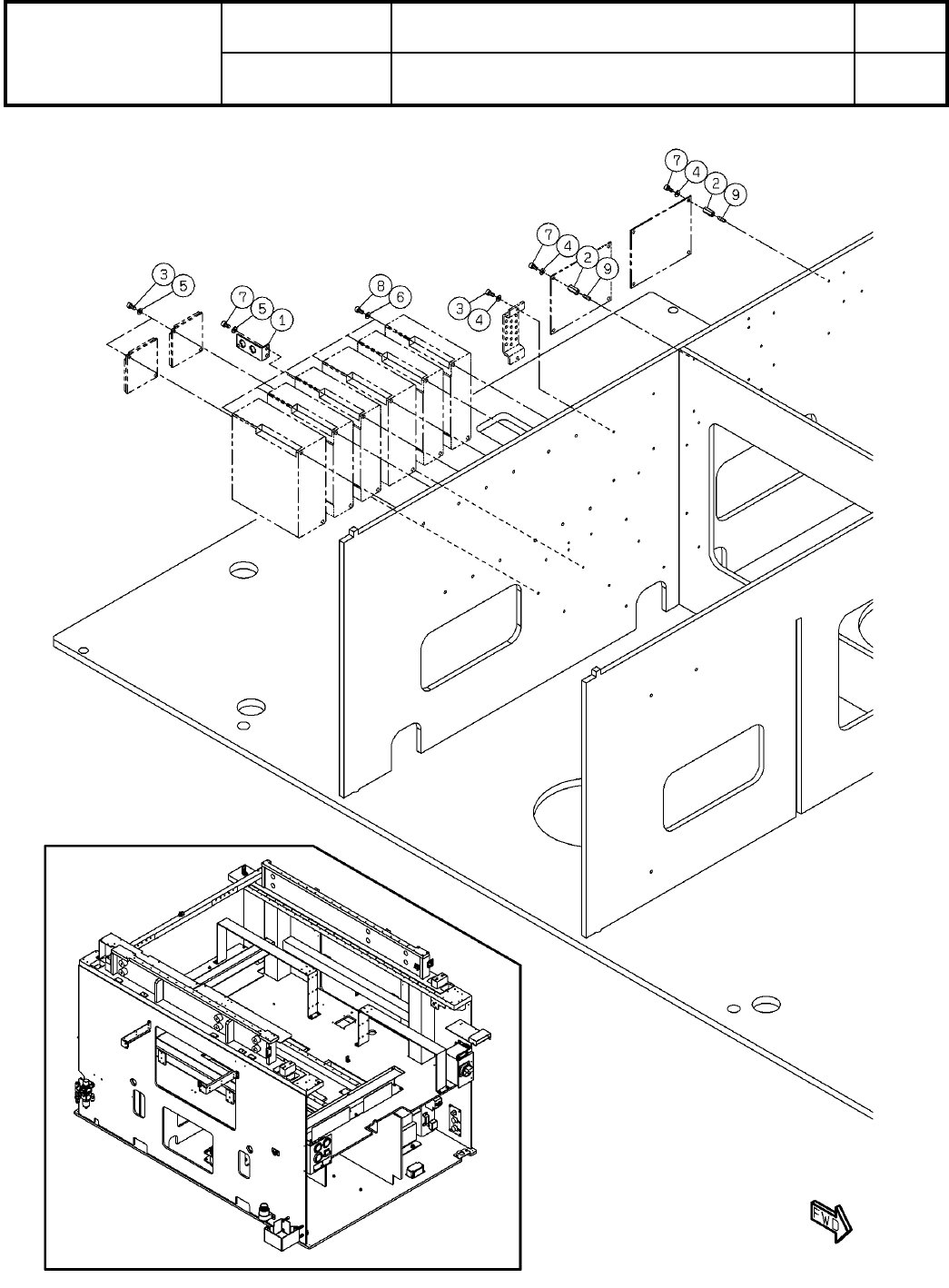

パーツレイアウト
Kit No.
キット品番
Kit Name
キット名称
N610140062AA
セクションNo.
PARTS LAYOUT
Section No.
--
S9
( KN610140062AA-11-5 )
Ref
No.
Remarks R
1
Q'ty
1-E
本体部:SPG
Main Body:SPG
ｲﾗｽﾄ
No.
Part No.
品 名品 番 数量
R
2
パーツリスト
Kit No.
キット品番
Kit Name
キット名称
N610140062AA
Part Name
備 考
セクションNo.
PARTS LIST
Section No.
R
3
PLATE
1
1 N210091217AA
SPACER
12
3 N510015643AA ASF-316E
SPACER
12
4 N510029511AA ASF-416E
BOLT
3
5 N510017390AA
Hexagon socket head cap screw M5X12-10.9 A2J (Trivalent)
WASHER
14
6 N510018478AA
Small round-plain washer 3 10H A2J (Trivalent)
WASHER
12
7 N510018479AA
Small round-plain washer 4 10H A2J (Trivalent)
WASHER
2
8 N510018499AA
Round finish plain washer 5 10H A2J (Trivalent)
WASHER
3
9 N510020100AA Thick washer M5
BOLT
14
10 N510017337AA
Hexagon socket head cap screw M3X6-10.9 A2J (Trivalent)
BOLT
12
11 N510017381AA
Hexagon socket head cap screw M4X8-10.9 A2J (Trivalent)
BOLT
2
12 N510017386AA
Hexagon socket head cap screw M5X10-10.9 A2J (Trivalent)
SCREW
12
13 N510018355AA
Hexagon socket set screw Cup point M3X12-45H A2J (Trivalent)
SCREW
12
14 N510018366AA
Hexagon socket set screw Cup point M4X12-45H A2J (Trivalent)
S10
--
( KN610140062AA-11-5 )
