2. 供料器本体 QD041-02
24 FUJI 单管装供料器手册
2.3.5 操作面板
a. 前进按钮
·按下该按钮后，推杆就会前进。
b. 原点调整按钮
·如果持续按住该按钮 0.5 秒以上，推杆就会以低速前进，使元件移动到吸取位置。
当元件到达确认传感器测出元件时，推杆就会返回约 2 mm 后停止。
c. 后退按钮
·按下该按钮后，推杆就会后退。当后退端传感器 ON 时即停止。
d. LED 灯
·PWR （绿色）：电源接通时一直亮灯。
·ERR （红色）：元件传送不良时亮灯。
2.3.6 夹杆
拉住夹杆后供料器底部的夹块就会翘起，就可以将供料器插入料站托架或者从料站托架上
卸下供料器。另外，当供料器安装在料站托架上时，在拉住夹杆的这段时间内，停止向供料
器供应电源。
在补充管装元件时，需要暂时停止供料器的电源。
QD041-02 3. 安装
FUJI 单管装供料器手册 25
3. 安装
3.1 Type 1
3.1.1 滑槽的安装方法
需要安装符合元件尺寸的管装供料器的滑槽。请事先准备滑槽。
1. 请松开螺栓拆下导向杆。
2. 请松开螺栓拆下滑槽。
注意 )请不要移动挡块。因为挡块是决定元件前进端的位置，移动挡块就无法进行正确的吸
取动作。

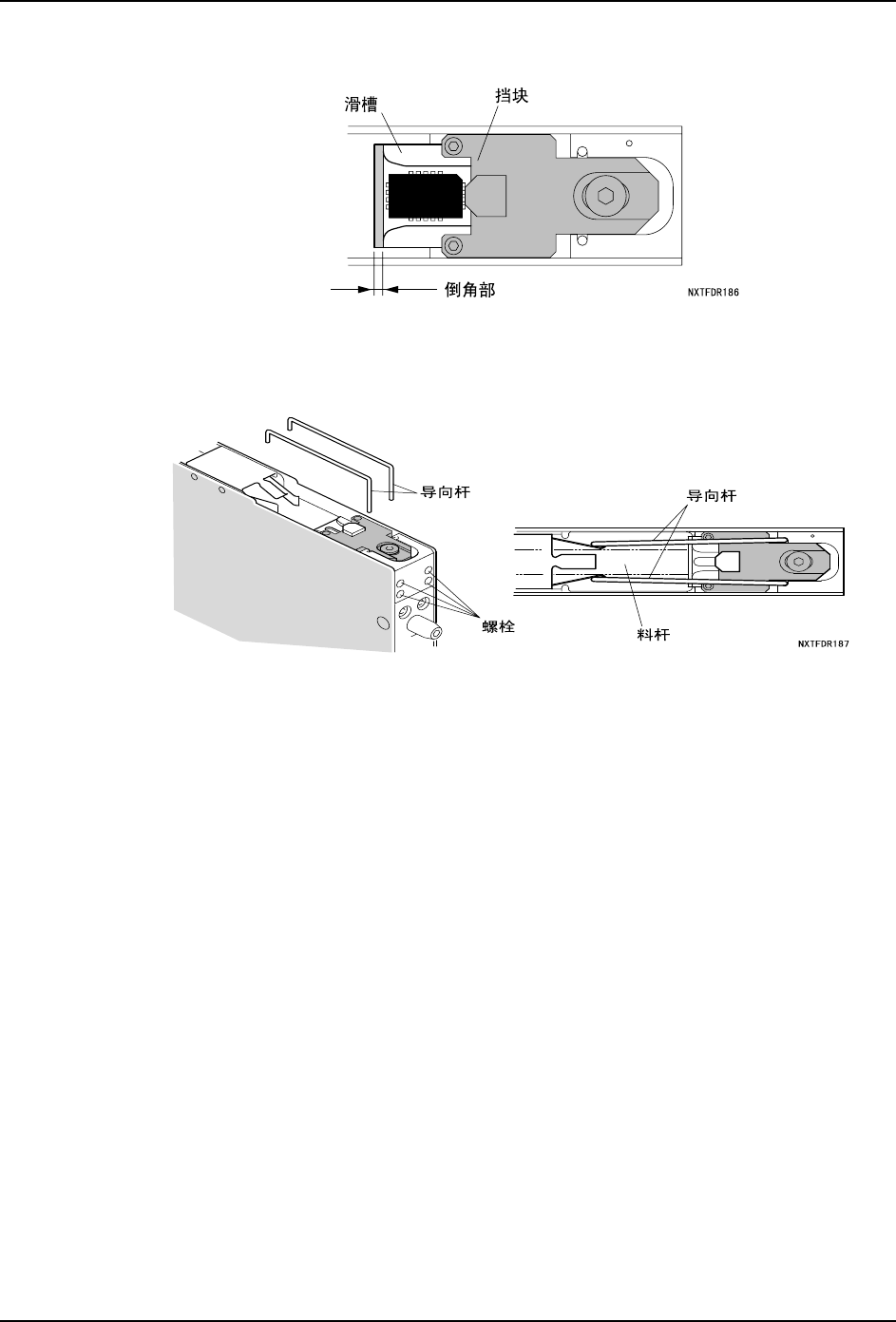

3. 安装所准备的滑槽。放在滑槽上的元件满足以下的条件后固定滑槽。
·使元件碰到挡块并且放置在滑槽的平坦部。
3. 安装 QD041-02
26 FUJI 单管装供料器手册
·元件不要放置在滑槽后部的倒角部。
4. 安装导向杆。使得料管被放置在供料器的中央并用螺栓固定。
