3. 安装 QD041-02 32 FUJI 单管装供料器手册 3.2.3 推杆的安装方法 1. 请按下操作面板的后退按钮。使 供料器内的滑块移动到后退端。 2. 请安装推杆。使得推杆的前端大 致与 U 型槽部的位置重合。 注意 )请注意推杆的方向。将推杆的倒角部分处在前方并且朝下。
QD041-02 3. 安装
FUJI 单管装供料器手册 31

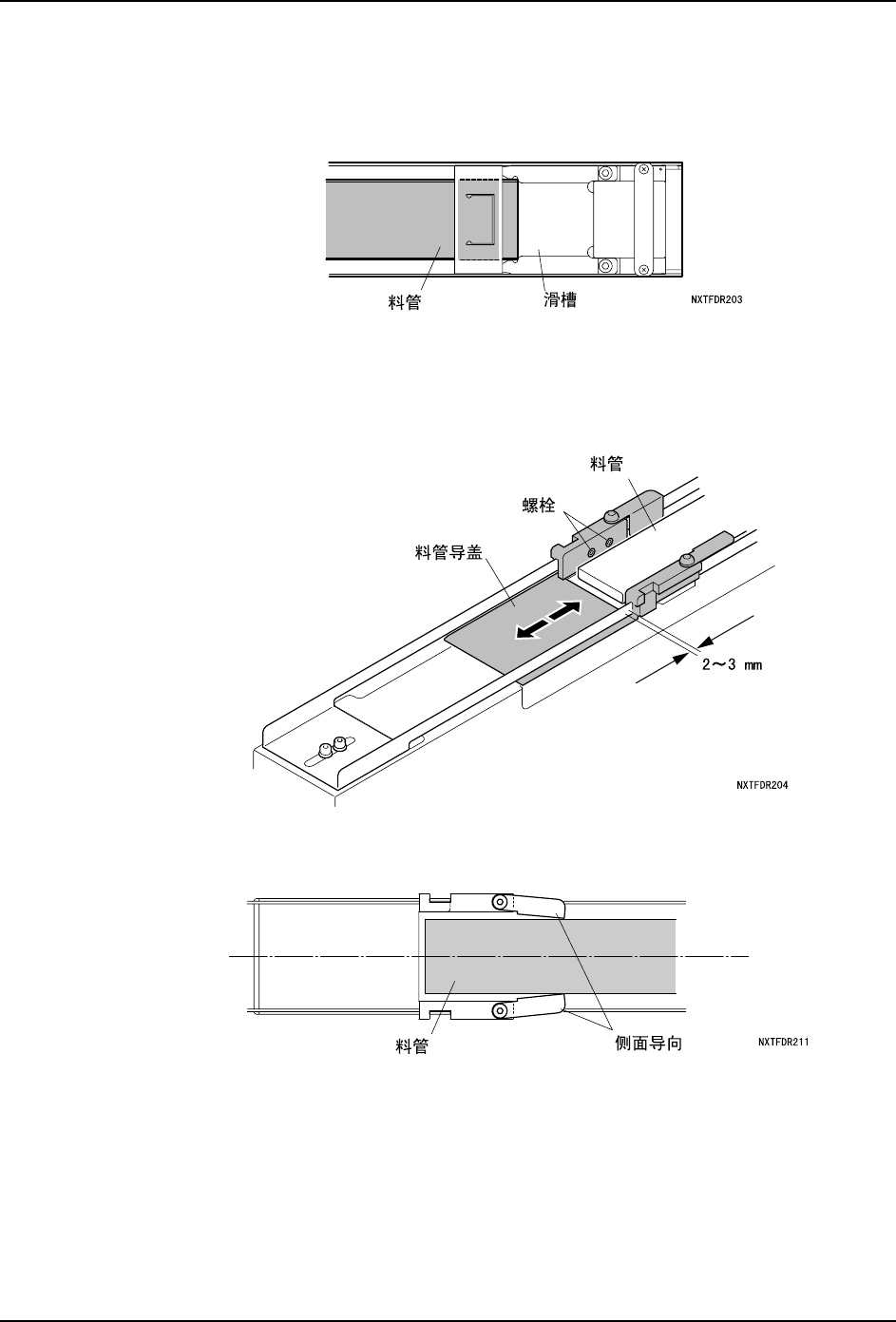

3.2.2 料管导盖的安装方法
根据安装在供料器上的料管的宽度，需要变更料管导盖的位置。
1. 请在供料器上安装料管。使得料管的前端碰到滑槽。
2. 调整料管导盖的位置。
a. 请松开固定料管导盖的螺栓。
b. 请滑动料带导盖使得料管后端与料管导盖之间有2～3 mm，之后用螺栓固定。
3. 请调整侧面导向使得料管位于供料器的中央。
3. 安装 QD041-02
32 FUJI 单管装供料器手册

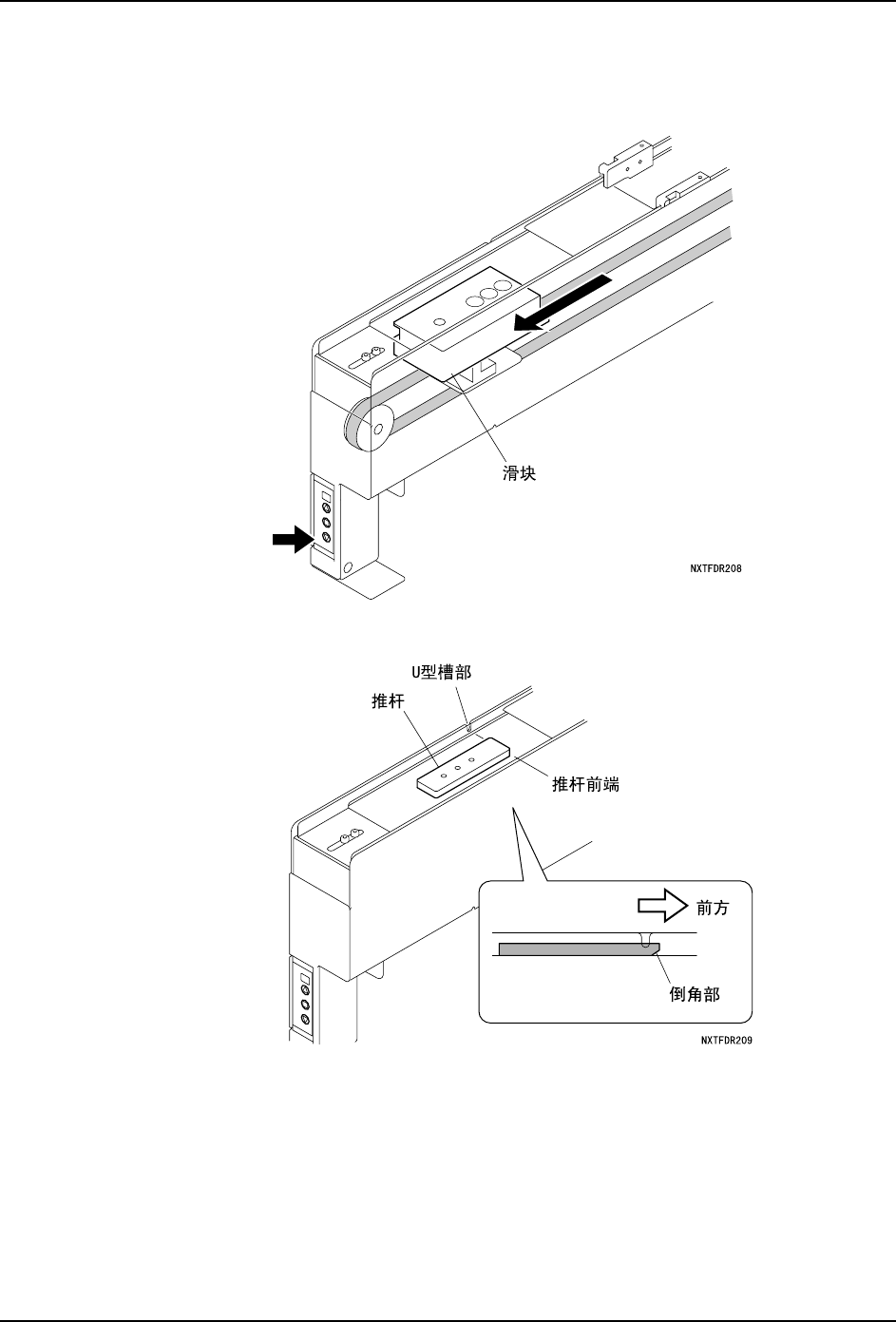

3.2.3 推杆的安装方法
1. 请按下操作面板的后退按钮。使供料器内的滑块移动到后退端。
2. 请安装推杆。使得推杆的前端大致与 U 型槽部的位置重合。
注意 )请注意推杆的方向。将推杆的倒角部分处在前方并且朝下。
QD041-02 3. 安装
FUJI 单管装供料器手册 33

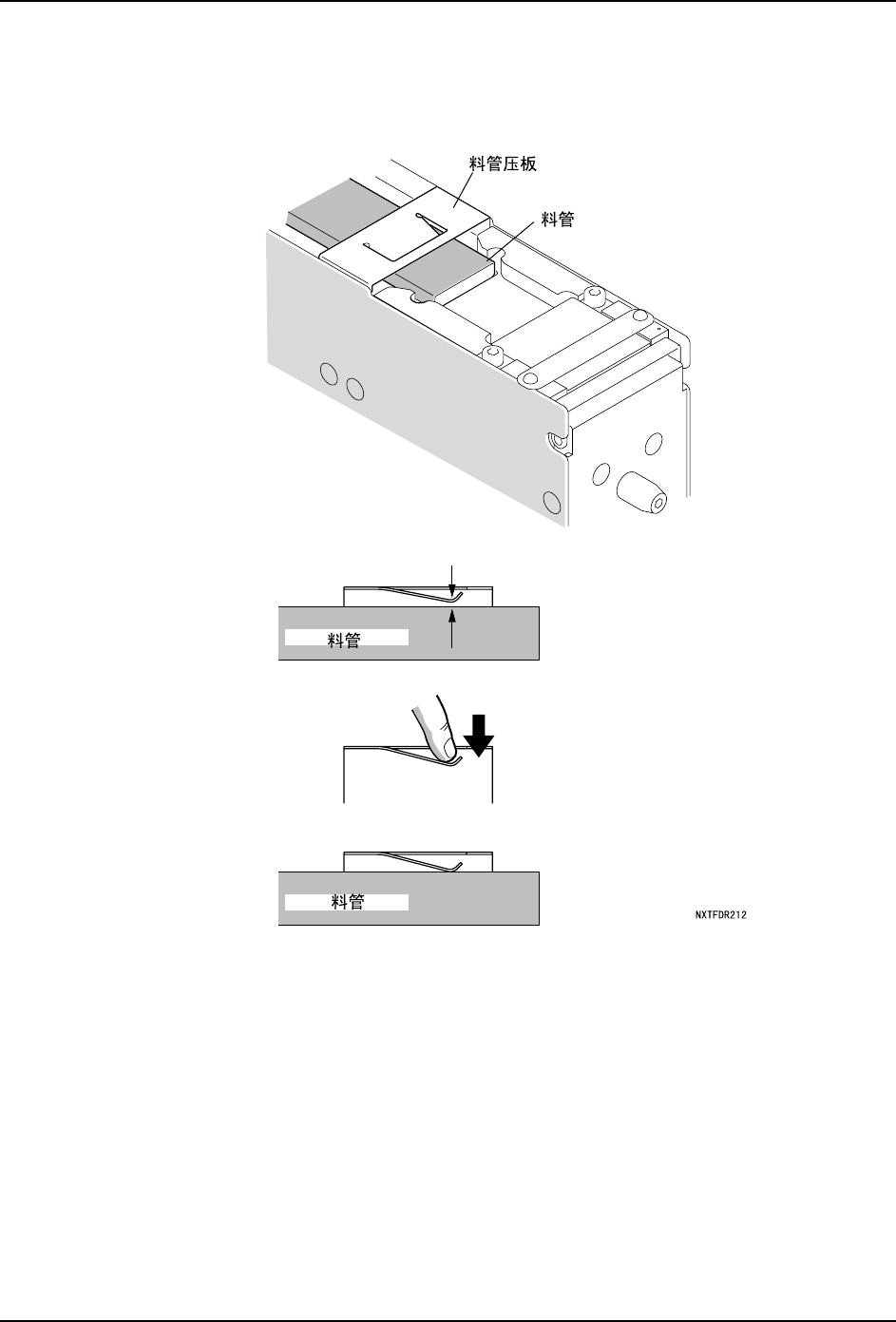

3.2.4 料管压板的安装方法
准备好料管并将它暂时安装在管装供料器上。这时，请确认料管压板是否压住料管。如果没
有压住，请按下压板前端使之少许弯曲，使之能压住料管。
