3. 安装 QD041-02 46 FUJI 单管装供料器手册 3.7.3 安装到料站托架端的条件 各供料器的托架端的安装条件请 参照下表。 〈NXT/AIM〉 备注 )○表示可以安装各供料器的托架端的料槽位置。 备注 )( ) 内的数字为 NXT M3 （S）模组的情况。 〈XPF〉 备注 )○表示可以安装各供料器的托架端的料槽位置。 料槽 No. W8 W12 W16 W24 W32 W44 W56 W72 W88 料管 1S,1L…
QD041-02 3. 安装
FUJI 单管装供料器手册 45
〈XPF 标准托架〉
表的含义举例
在 W16 供料器的右边，安装 W24 供料器时 （从操作者侧看时）
供料器搭载表 右 侧 相 邻
供料器种类 W8
7"
W8
13"
W12
7"
W12
15"
W16 W24 W32 W44 W56 W72 W88 管装 1 管装 2
W8 7" 1P 2P 1P 2P 2P 2P 2P 3P 3P 3P 4P 2P 2P
W8 13" 2P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P 2P 2P
W12 7" 1P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P 2P 3P
W12 15" 2P 2P 2P 2P 2P 2P 2P 3P 3P 4P 4P 2P 3P
W16 2P2P2P2P2P2P2P3P3P4P4P2P 3P
左 W24 2P 2P 2P 2P 2P 3P 3P 3P 3P 4P 4P 2P 3P
侧 W32 2P 2P 2P 3P 3P 3P 3P 3P 4P 4P 5P 3P 3P
相 W44 3P 3P 3P 3P 3P 3P 3P 4P 4P 5P 5P 3P 4P
邻 W56 3P 3P 3P 3P 3P 4P 4P 4P 5P 5P 6P 3P 4P
W72 4P4P4P4P4P4P4P5P5P6P6P4P 5P
W88 4P4P4P4P4P5P5P5P6P6P7P4P 5P
管装1 2P2P2P2P2P2P2P3P3P4P4P2P 3P
管装2 2P3P3P3P3P3P3P4P4P4P5P3P 3P
3. 安装 QD041-02
46 FUJI 单管装供料器手册
3.7.3 安装到料站托架端的条件
各供料器的托架端的安装条件请参照下表。
〈NXT/AIM〉
备注 )○表示可以安装各供料器的托架端的料槽位置。
备注 )( ) 内的数字为 NXT M3 （S）模组的情况。
〈XPF〉
备注 )○表示可以安装各供料器的托架端的料槽位置。
料槽 No. W8 W12 W16 W24 W32 W44 W56 W72 W88 料管
1S,1L
料管
2S,2L
1○
2 ○○○ ○
托架左端 3 ○ ○ ○
4○○
5○
6
:
:
40(15)
托架右端 41(16) ○
42(17) ○
43(18) ○ ○ ○
44(19) ○ ○ ○ ○ ○
45(20) ○
料槽 No. W8 W12 W16 W24 W32 W44 W56 W72 W88 料管
1
料管
2
1○○ ○
2○○○ ○
托架左端 3 ○ ○ ○
4○
5
:
:
46
托架右端 47 ○ ○
48 ○ ○
49 ○ ○ ○ ○
50 ○ ○ ○
QD041-02 4. 维修保养
FUJI 单管装供料器手册 47
4. 维修保养
本章对由用户来进行的，极其重要的维修保养作业的清扫、加油以及损耗品的更换进行说
明。
对于使用 Fujitrax Verifier 的所有用户，Verifier 会自动通知加油的时间。详细请参照
4.2.3 根据 Verifier 的加油请求。
4.1 清扫
在清扫供料器时，请先将供料器从机器本体上卸下。

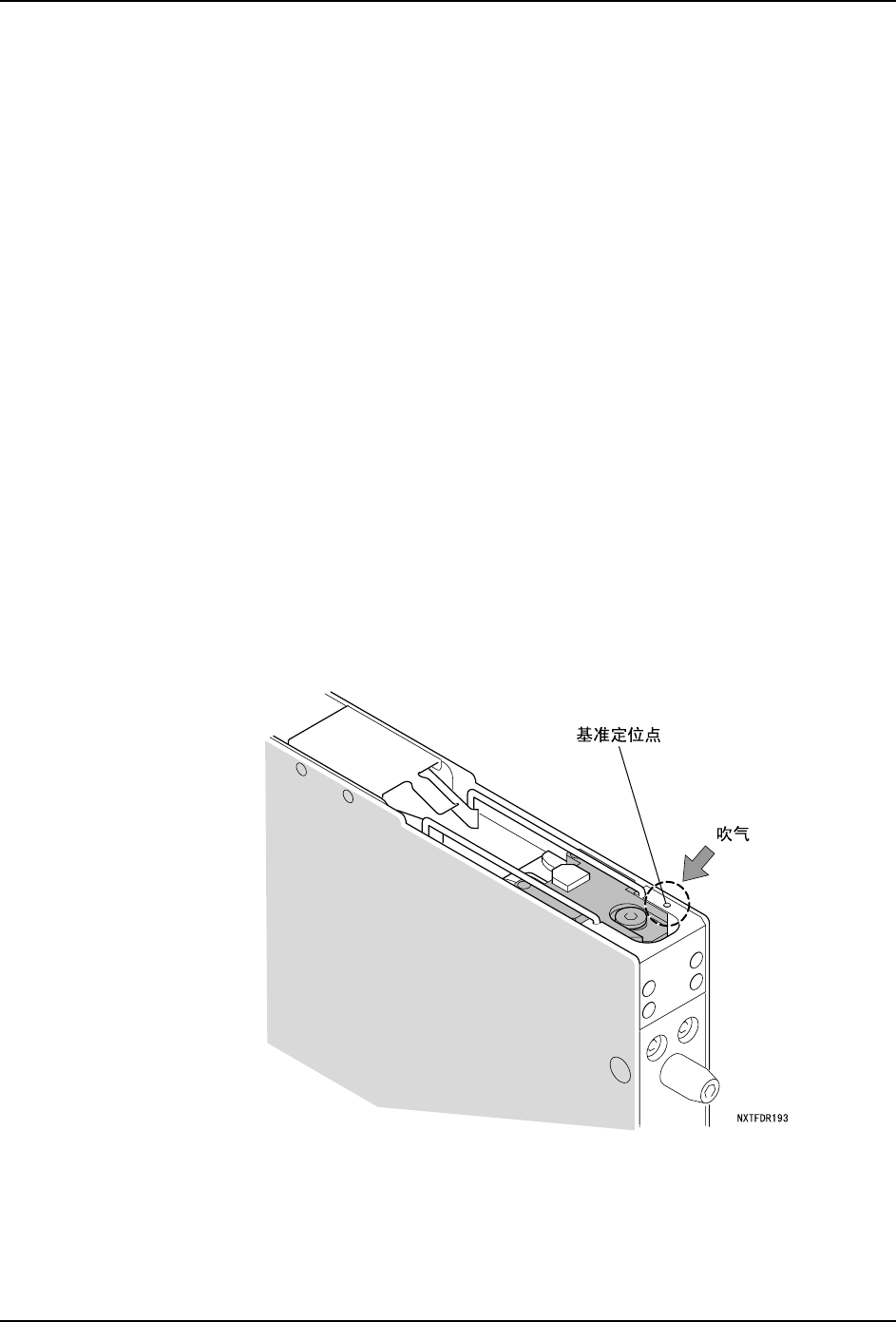

4.1.1 基准定位点
定位相机通过读取该孔来正确识别吸取位置。如果该孔被异物堵塞，必须进行清扫。
工具类
空气枪
作业人员
机器操作者
周期
发生基准定位点读取错误时
清扫方法
用空气枪取除堆积在基准定位点上的灰尘。
备注 ) 上图虽然表示 Type 1 的情况，对于 Type 2 也请同样清扫。
