FUJI 单料管供料器手册.pdf - 第44页
3. 安装 QD041-02 36 FUJI 单管装供料器手册 3. 拉住夹杆提起夹块。在该状态下推入供料器，直到供料器前端的通信插头被完全插入到 料站托架侧的通信插座中。 4. 返回夹杆。通过夹块，管装供料 器被锁定在料站上，供料器电源变成 ON。此时，请确认 “PWR” LED 是否亮灯。 备注 )即使供料器被完全插入到最里 面， 如果夹块没有被很好地锁紧时 ，设置在夹 块部的传 感器将不能 ON。由于没有接通电源，PWR LED …
QD041-02 3. 安装
FUJI 单管装供料器手册 35
3.4 料站托架上的供料器的装卸方法

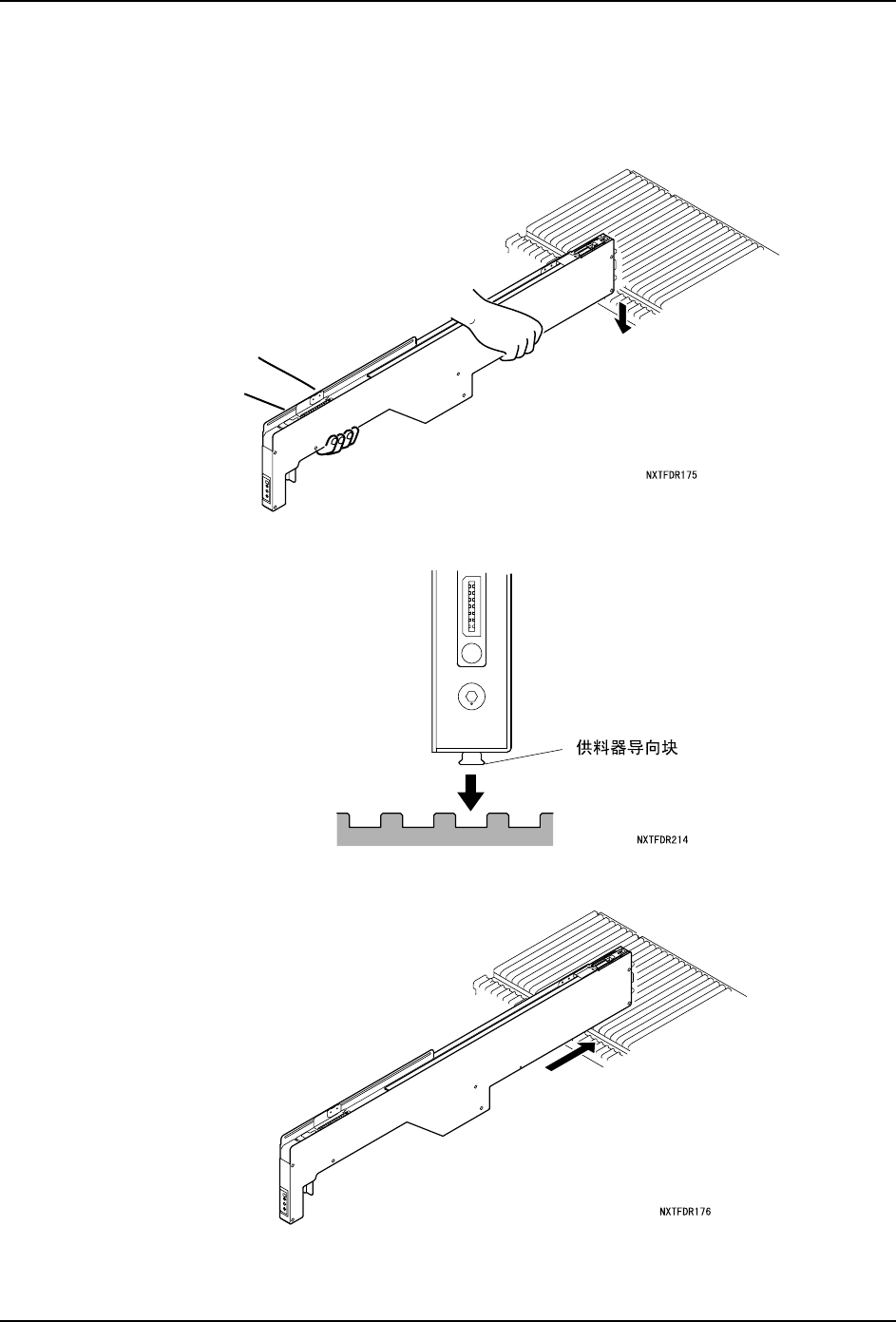

3.4.1 将管装供料器安装到料站托架上
1. 请将管装供料器的前端放置在料站托架的料站上。
备注 )确认料站位置后，安装管装供料器中央的供料器导向块。
2. 就这样水平推入供料器。
3. 安装 QD041-02
36 FUJI 单管装供料器手册

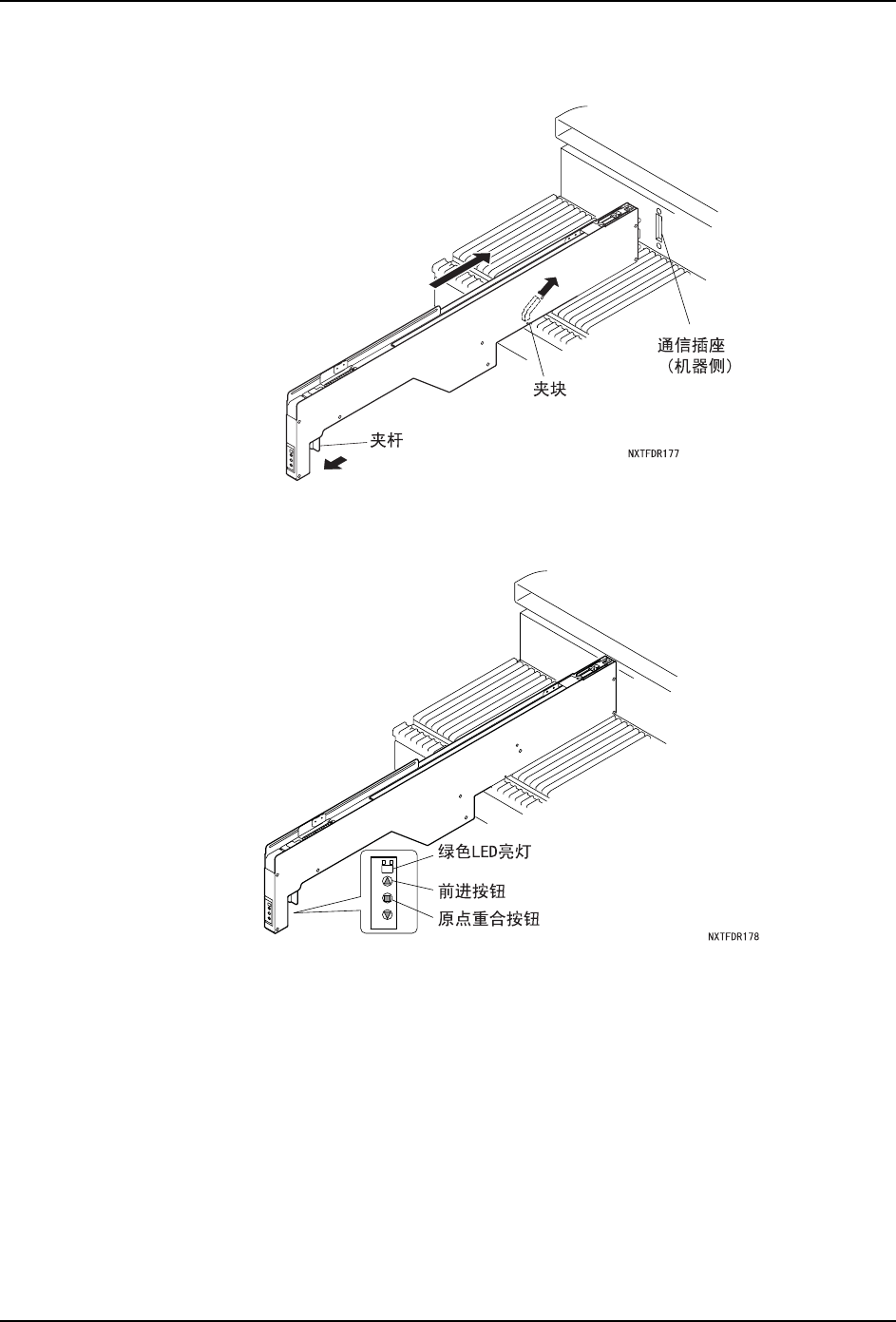

3. 拉住夹杆提起夹块。在该状态下推入供料器，直到供料器前端的通信插头被完全插入到
料站托架侧的通信插座中。
4. 返回夹杆。通过夹块，管装供料器被锁定在料站上，供料器电源变成 ON。此时，请确认
“PWR” LED 是否亮灯。
备注 )即使供料器被完全插入到最里面，如果夹块没有被很好地锁紧时，设置在夹块部的传
感器将不能 ON。由于没有接通电源，PWR LED 不会 ON。此时，无法使用该供料器。
QD041-02 3. 安装
FUJI 单管装供料器手册 37

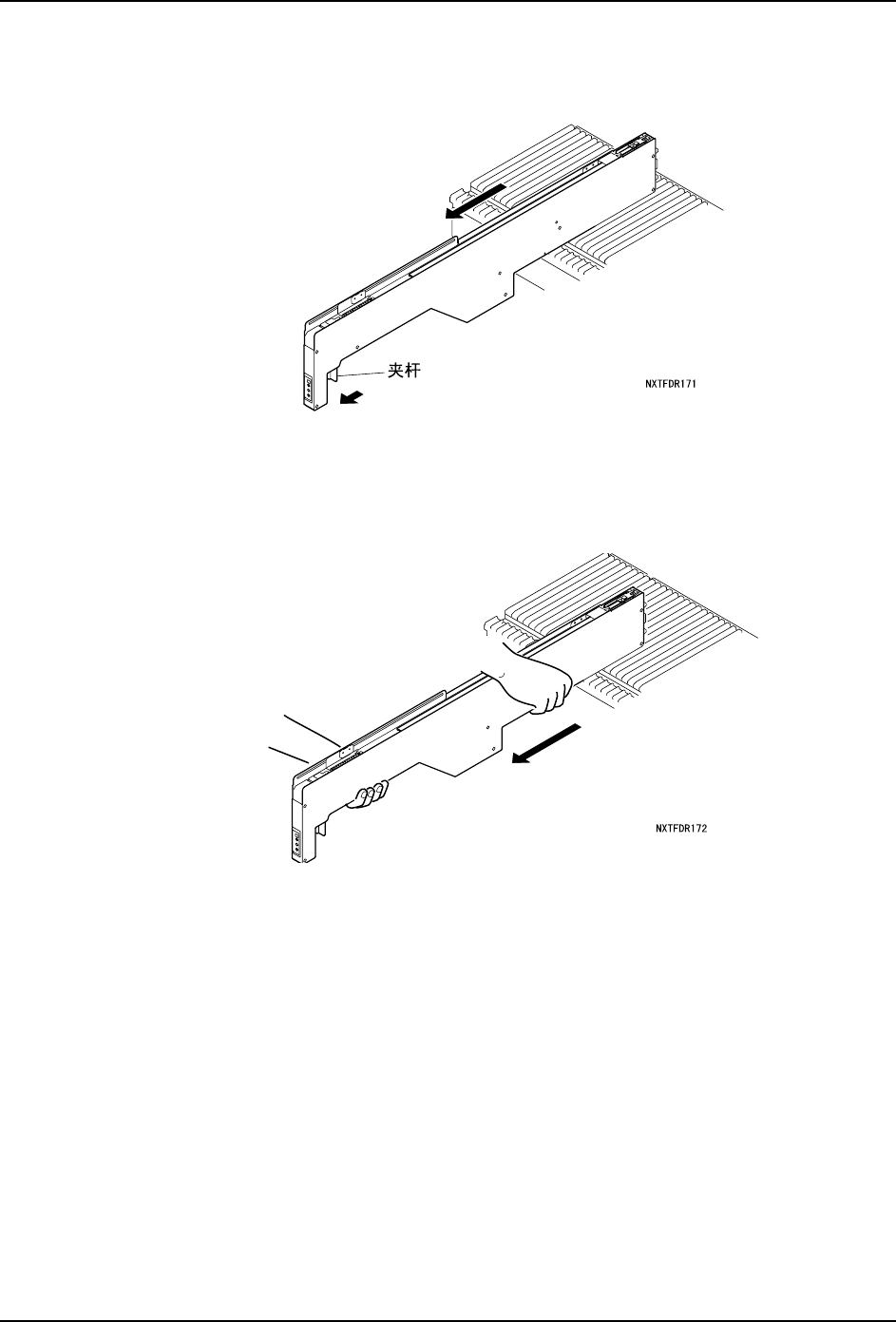

3.4.2 从料站托架上卸下管装供料器
1. 拉住夹杆，拉出管装供料器。
注意 )在卸下供料器时，一定要拉住夹杆后再拉出供料器。不拉住夹杆用力卸下供料器时，
可能会引起插头的接触不良，使供料器内的电路板损坏。
2. 接着，请用力托住管装供料器的前方，拉出并卸下管装供料器。
注意 )为了防止落下，在拉出时请用力握住管装供料器。
