QD041-02 3. 安装 FUJI 单管装供料器手册 33 3.2.4 料管压板的安装方法 准备好料管并将它暂时安装在管 装供料器上。 这时， 请确认料管压板是否压住料管。 如果没 有压住，请按下压板前端使之少 许弯曲，使之能压住料管。
3. 安装 QD041-02
32 FUJI 单管装供料器手册
3.2.3 推杆的安装方法
1. 请按下操作面板的后退按钮。使供料器内的滑块移动到后退端。
2. 请安装推杆。使得推杆的前端大致与 U 型槽部的位置重合。
注意 )请注意推杆的方向。将推杆的倒角部分处在前方并且朝下。
QD041-02 3. 安装
FUJI 单管装供料器手册 33
3.2.4 料管压板的安装方法
准备好料管并将它暂时安装在管装供料器上。这时，请确认料管压板是否压住料管。如果没
有压住，请按下压板前端使之少许弯曲，使之能压住料管。
3. 安装 QD041-02
34 FUJI 单管装供料器手册

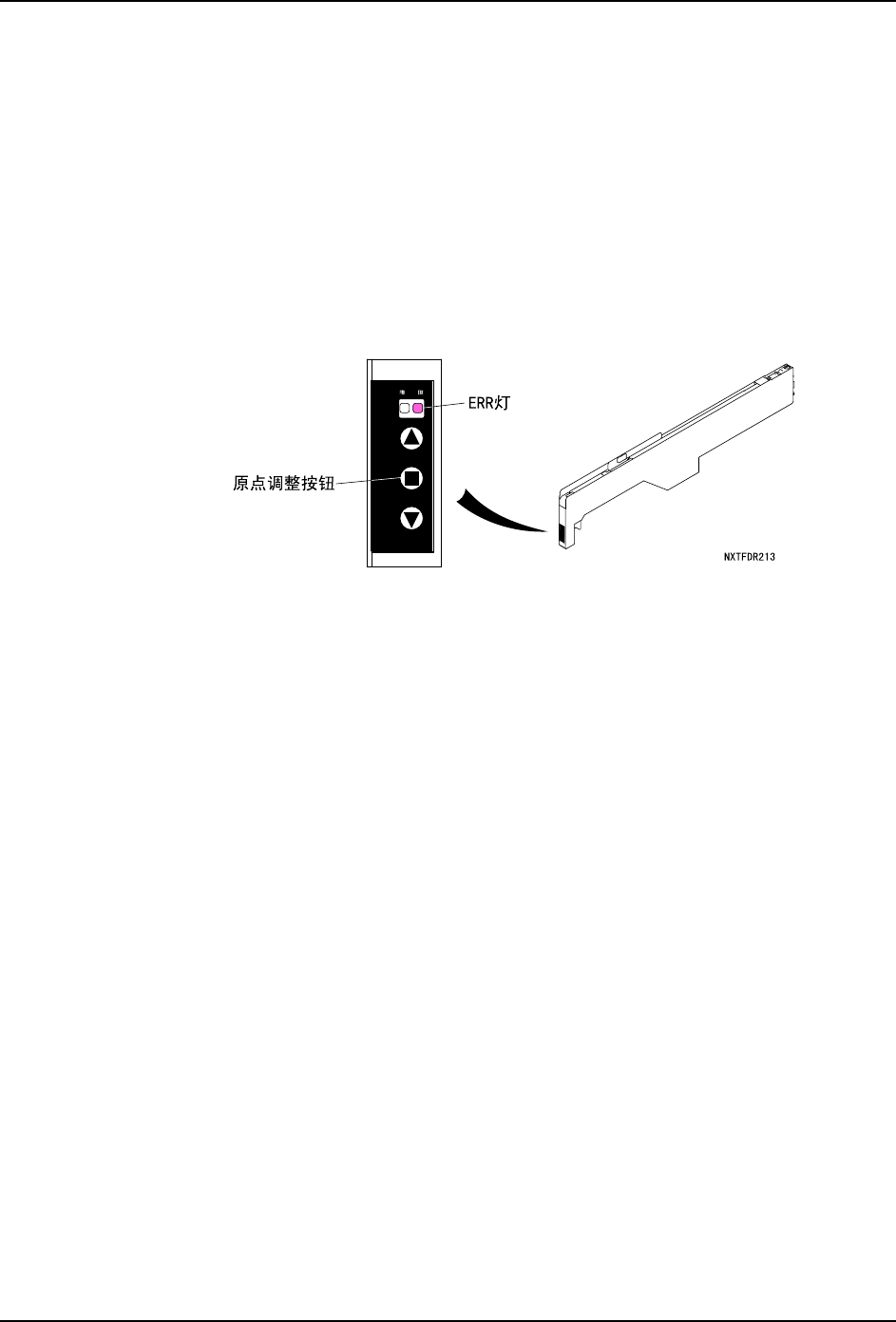

3.3 关于错误显示
向吸取点移动元件时，如果发生下面列举的错误状态时，操作面板上的 ERR 灯 （红色）就
会亮灯。
1. 在一段时间内，全部的传感器没有反应时
2. 由于推杆受到某种负荷，使得通过磁性而与滑块结合的推杆发生错位，造成只是滑块前
进的情况。这时，元件到达确认传感器一直处于 OFF，失调检知传感器和前进端传感器连
续ON。
发生以上的错误时，供料器除了前进按钮及后退按钮也不接受外部的信号。
发生错误时，请首先按下原点调整按钮解除错误。
