FUJI 单料管供料器手册.pdf - 第37页
QD041-02 3. 安装 FUJI 单管装供料器手册 29 3.1.4 料管压板的安装方法 准备好料管并将它暂时安装在管 装供料器上。 这时， 请确认料管压板是否压住料管。 如果没 有压住，请按下压板前端使之少 许弯曲，并能压住料管。
3. 安装 QD041-02
28 FUJI 单管装供料器手册
3.1.3 推杆的安装方法
1. 请按下操作面板的后退按钮。使供料器内的滑块移动到后退端。
2. 安装推杆。使得推杆的前端与滑动保护罩的划线重合。
注意 )请注意推杆的方向。有记号端是推杆的前端。
QD041-02 3. 安装
FUJI 单管装供料器手册 29

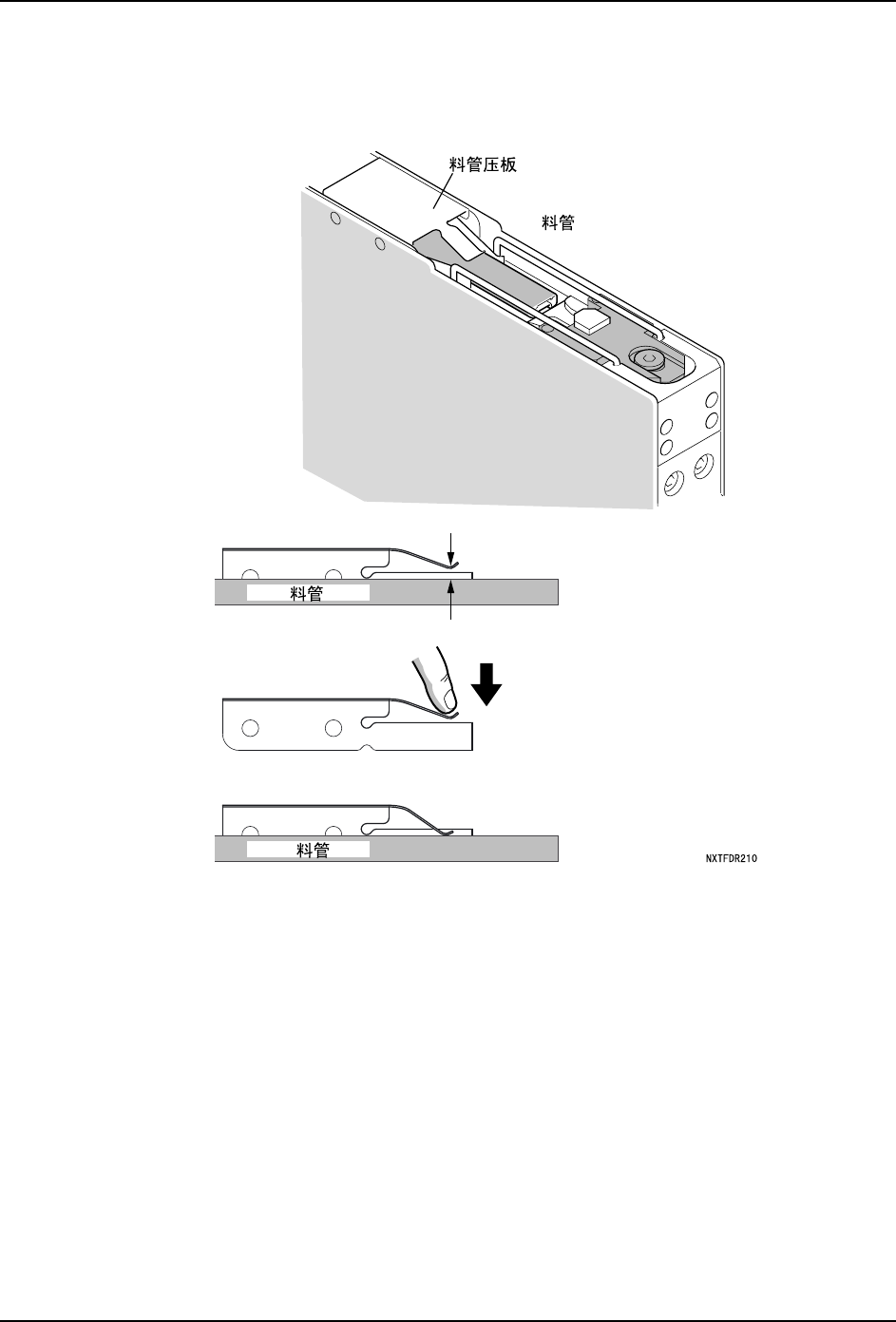

3.1.4 料管压板的安装方法
准备好料管并将它暂时安装在管装供料器上。这时，请确认料管压板是否压住料管。如果没
有压住，请按下压板前端使之少许弯曲，并能压住料管。
3. 安装 QD041-02
30 FUJI 单管装供料器手册
3.2 Type 2

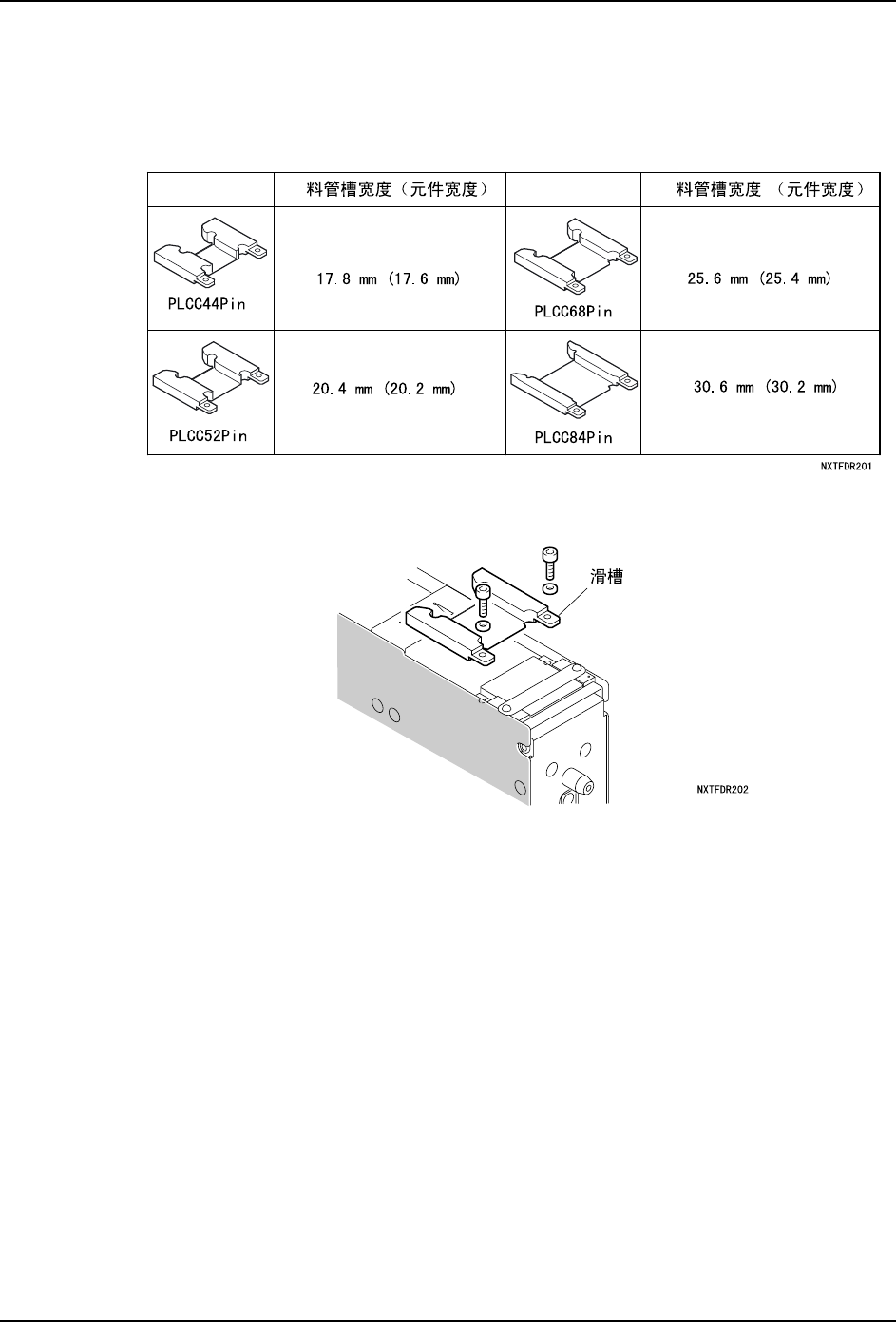

3.2.1 滑槽的安装方法
需要安装符合元件尺寸的管装供料器的滑槽。请事先准备滑槽。
1. 请松开螺栓，更换符合对象元件的滑槽。
