QD041-02 3. 安装
FUJI 单管装供料器手册 39
3.6 向管装供料器补充元件
当生产中发生料尽时，就会显示元件补充向导画面。
1. 请确认管装供料器的操作面板上的红色 LED 是否闪烁，然后确认推杆是否自动后退。
注意 )请不要拆下绿色或黄色 LED 亮灯的管装供料器。可能干扰正在吸取元件的吸嘴，使吸
嘴破损。
备注 )当发生影像处理错误或吸取失败时，传送推杆不会自动后退。此时，请按下错误解除
按钮后，再按下后退按钮使传送推杆后退。
2. 握紧夹杆，拉出管装供料器。
注意 )在拆下供料器时，务必先握紧夹杆然后拉出供料器。不握住夹杆用力拉供料器可能会
导致接插件的接触不良及供料器内的电路板破损。
3. 安装 QD041-02
40 FUJI 单管装供料器手册

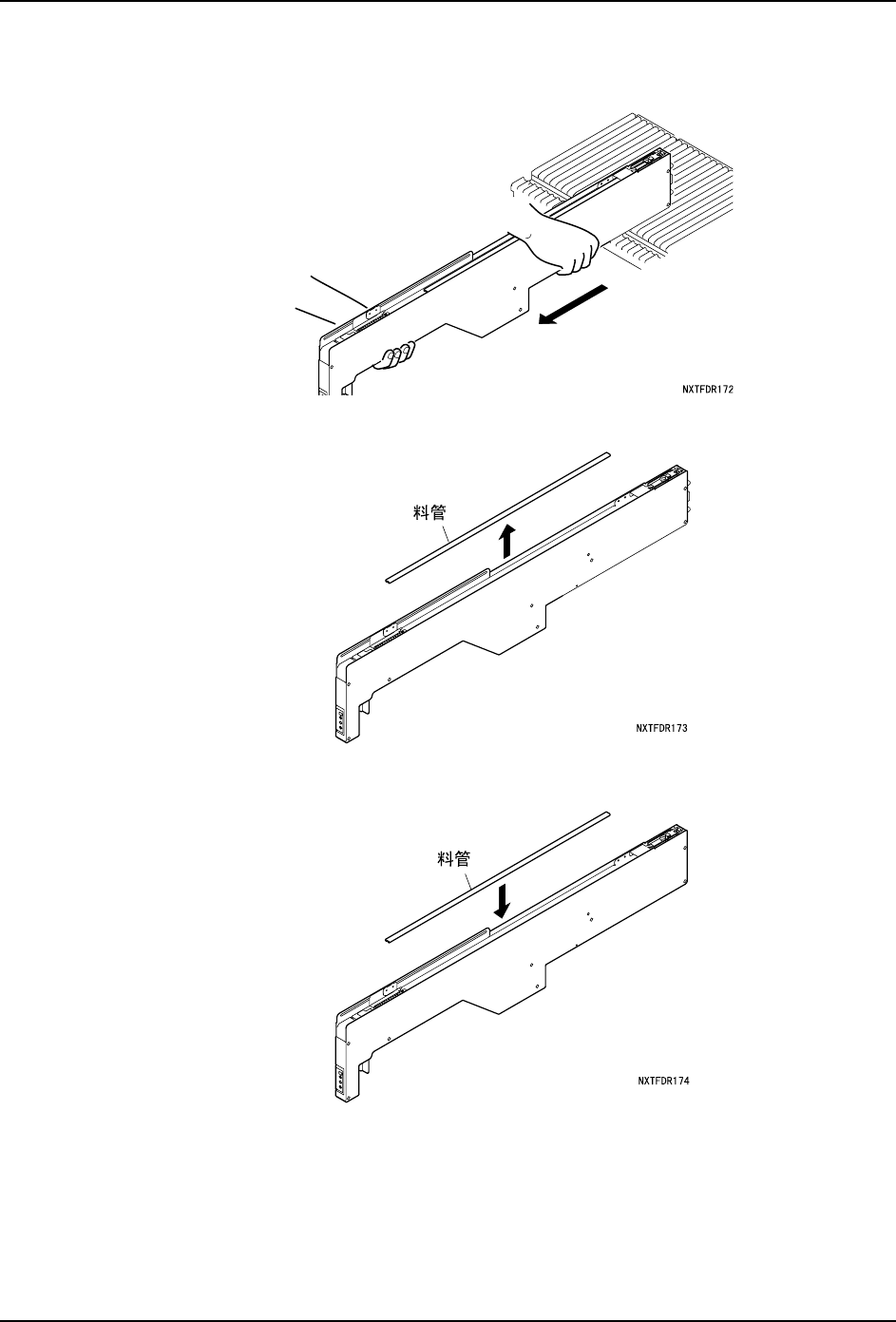

3. 接着，请托住管装供料器的前方，拉出供料器。
注意 )为了防止落下，在拉出时，请用力握住管装供料器。
4. 请拆下空料管。
5. 请小心放置新的料管。
