3. 安装 QD041-02 38 FUJI 单管装供料器手册 3.5 安装供料器时的注意点 1. 在更换料管时，请一定要在推杆处于后退端时进行。当运转中发生料尽时，推杆会自动 移动到后退端。 2. 运转中想要取出料管时，请一定要使推杆移动到后退端后进行。按下后退按钮后推杆就 会移动到后退端。 3. 当推杆发生错位时，请暂时将滑 块返回到后退端，并在正确的位置上 安装推杆。 4. 请注意推杆的方向正确安装。有 关推杆的方向请参照 “3.…
QD041-02 3. 安装
FUJI 单管装供料器手册 37
3.4.2 从料站托架上卸下管装供料器
1. 拉住夹杆，拉出管装供料器。
注意 )在卸下供料器时，一定要拉住夹杆后再拉出供料器。不拉住夹杆用力卸下供料器时，
可能会引起插头的接触不良，使供料器内的电路板损坏。
2. 接着，请用力托住管装供料器的前方，拉出并卸下管装供料器。
注意 )为了防止落下，在拉出时请用力握住管装供料器。
QD041-02 3. 安装
FUJI 单管装供料器手册 39
3.6 向管装供料器补充元件
当生产中发生料尽时，就会显示元件补充向导画面。

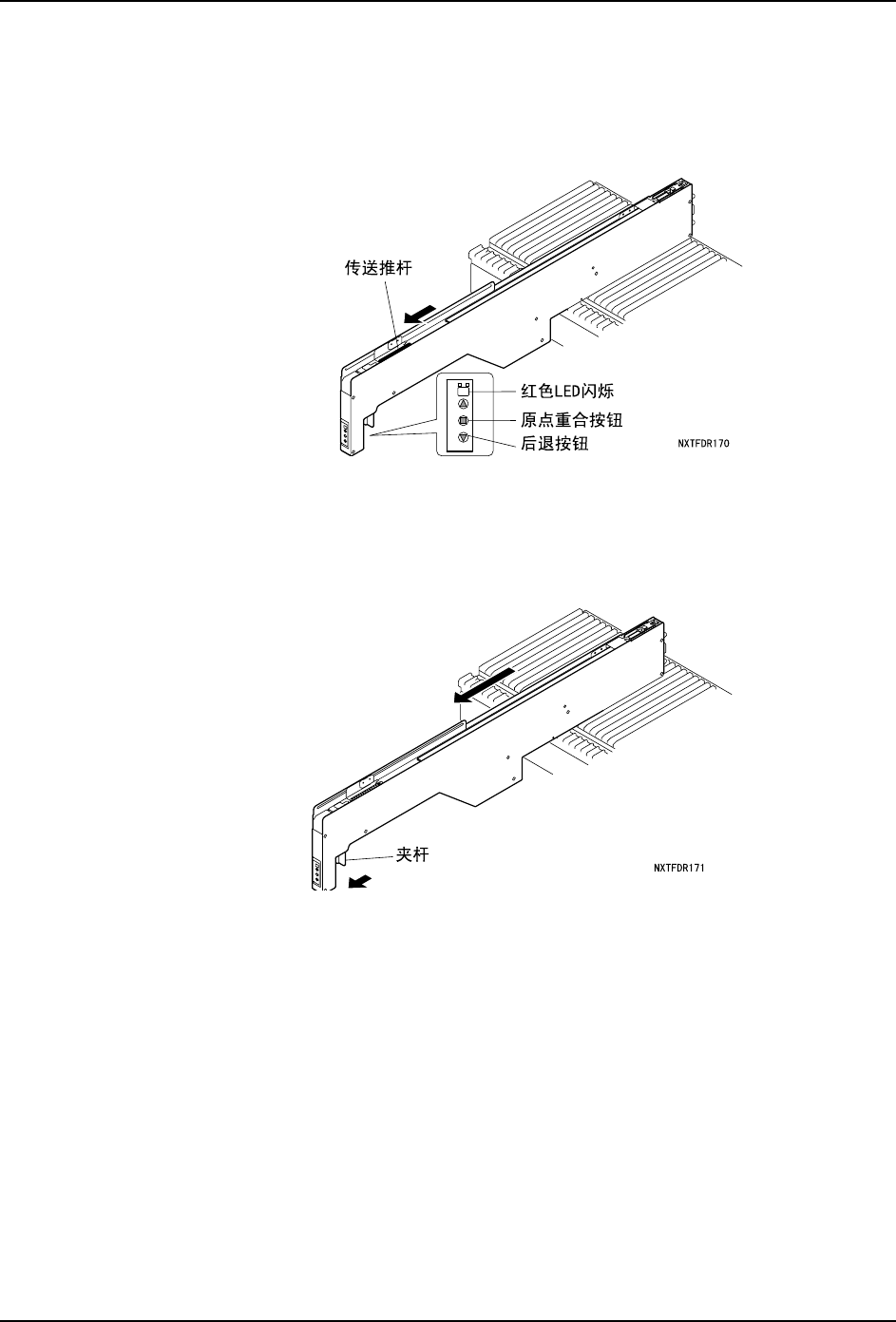

1. 请确认管装供料器的操作面板上的红色 LED 是否闪烁，然后确认推杆是否自动后退。
注意 )请不要拆下绿色或黄色 LED 亮灯的管装供料器。可能干扰正在吸取元件的吸嘴，使吸
嘴破损。
备注 )当发生影像处理错误或吸取失败时，传送推杆不会自动后退。此时，请按下错误解除
按钮后，再按下后退按钮使传送推杆后退。
2. 握紧夹杆，拉出管装供料器。
注意 )在拆下供料器时，务必先握紧夹杆然后拉出供料器。不握住夹杆用力拉供料器可能会
导致接插件的接触不良及供料器内的电路板破损。
