QD041-02 3. 安装 FUJI 单管装供料器手册 27 3.1.2 料管导盖的安装方法 根据安装在供料器上的料管的宽 度，需要变更料管导盖的位置。 1. 请在供料器上安装料管。使得料 管的前端碰到滑槽。 2. 调整料管导盖的位置。 a. 请松开固定料管导盖的螺栓。 b . 请 滑 动 料 带 导 盖 使 得 料 管 后 端 与 料 管 导 盖 之 间 有2～3 m m ， 之 后 用 螺 栓 固 定 。 注意 )料管导盖的位置根…
3. 安装 QD041-02
26 FUJI 单管装供料器手册
·元件不要放置在滑槽后部的倒角部。
4. 安装导向杆。使得料管被放置在供料器的中央并用螺栓固定。
QD041-02 3. 安装
FUJI 单管装供料器手册 27
3.1.2 料管导盖的安装方法

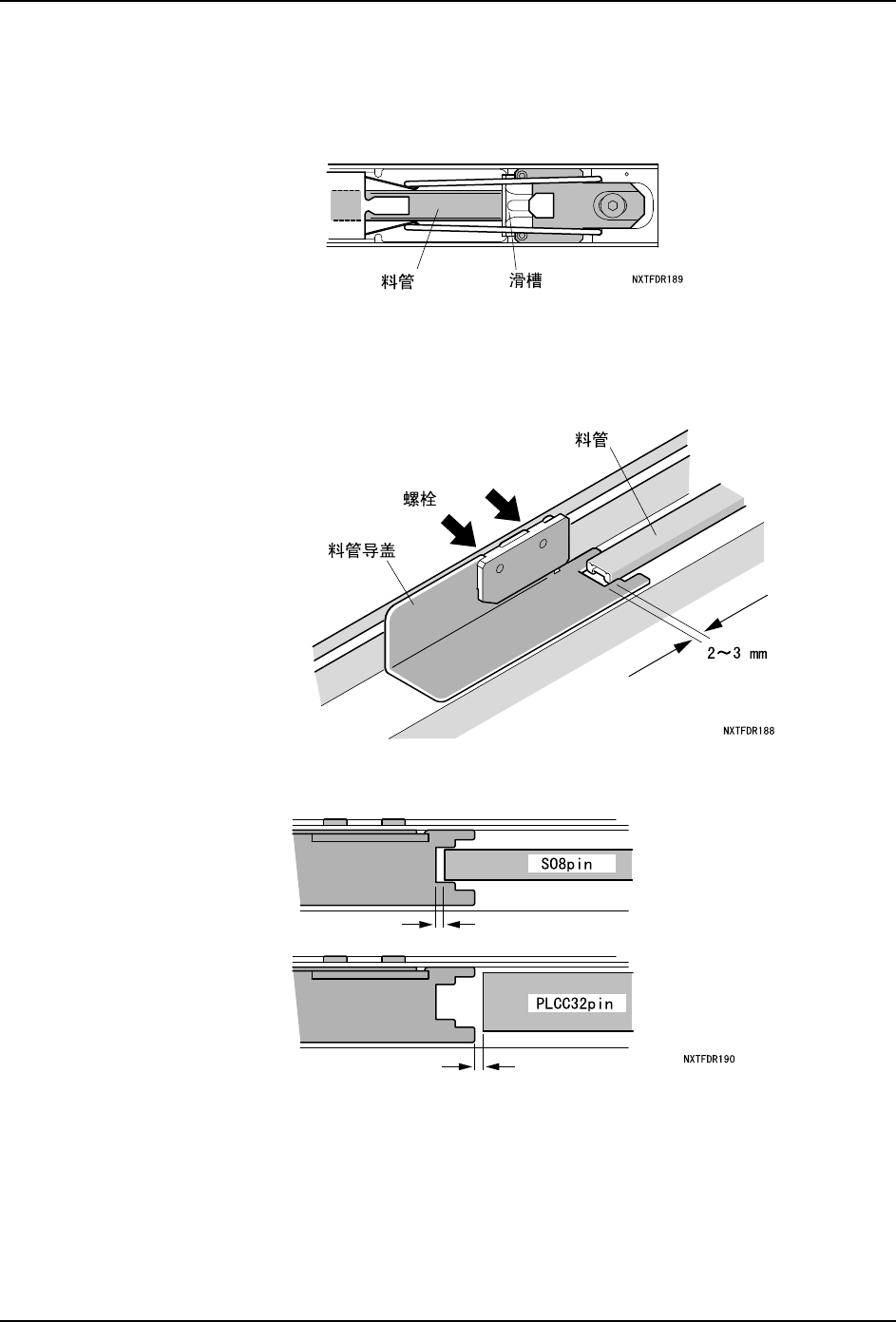

根据安装在供料器上的料管的宽度，需要变更料管导盖的位置。
1. 请在供料器上安装料管。使得料管的前端碰到滑槽。
2. 调整料管导盖的位置。
a. 请松开固定料管导盖的螺栓。
b. 请滑动料带导盖使得料管后端与料管导盖之间有2～3 mm，之后用螺栓固定。
注意 )料管导盖的位置根据料管的宽度被分成 3 段。使用小宽度料管时，请在内侧调整。使
用大宽度料管时，请在外侧调整。
3. 安装 QD041-02
28 FUJI 单管装供料器手册
3.1.3 推杆的安装方法

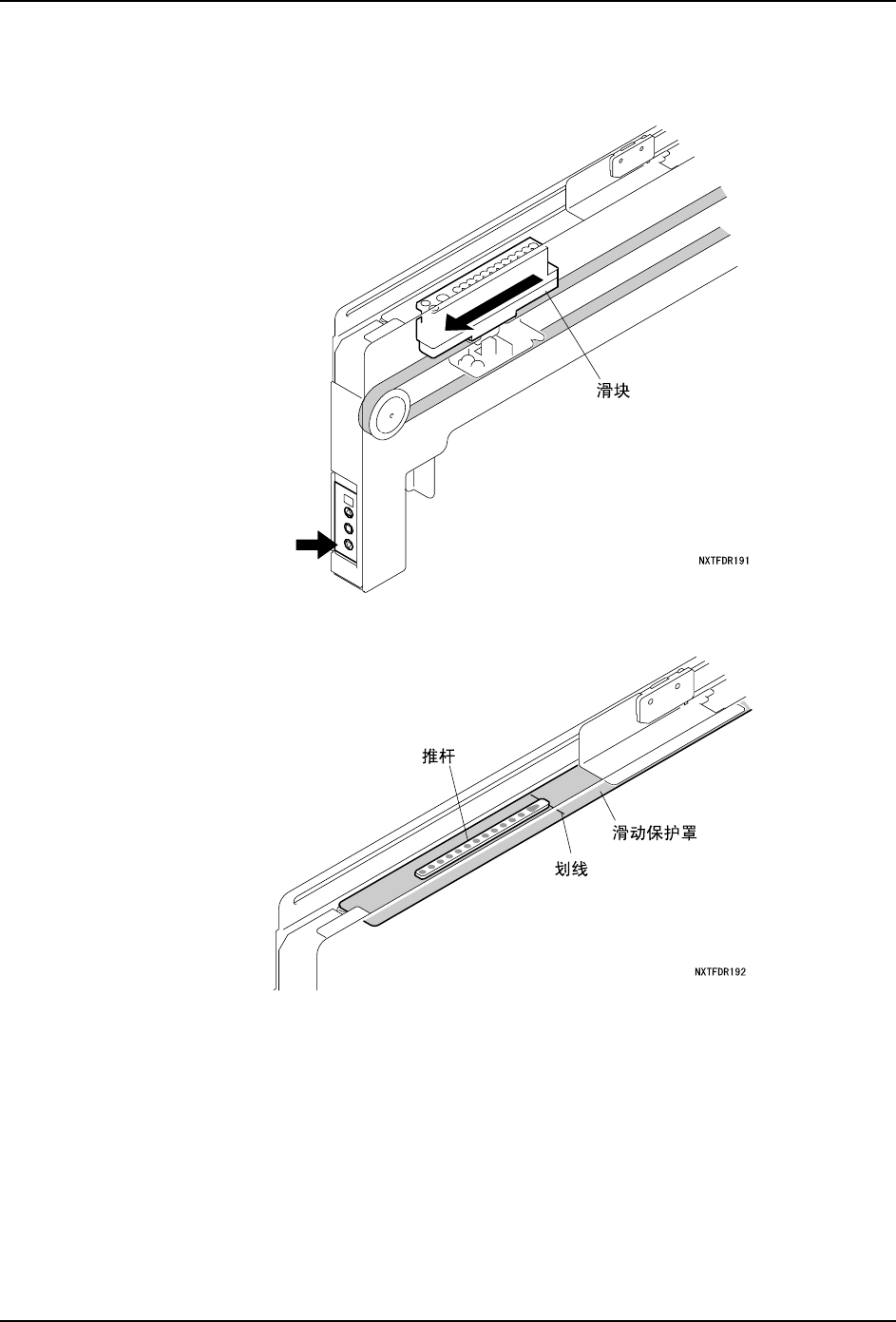

1. 请按下操作面板的后退按钮。使供料器内的滑块移动到后退端。
2. 安装推杆。使得推杆的前端与滑动保护罩的划线重合。
注意 )请注意推杆的方向。有记号端是推杆的前端。
