1.11 顶层带导入电机 INTF-C-PEA01-A04-02 Page 1-51 11. 将配线盖覆盖在上面，在用手指轻压的状 态下一边确认各配线动作顺畅，一边用螺 钉 ( 小盘头螺丝 ) 固定配线盖。 在拧紧螺钉时，为了使配线不重叠， 请一边确 认，一边按对角，对称地分多次逐步 拧紧。 拧紧扭矩 40 cN·m ( 5 cN·m) 12. 确认全部配线的动作是否顺畅 ( 没有被夹 住 ) 。 13. L 侧 /R 侧的电机…
1.11
顶层带导入电机
Page 1-50 INTF-C-PEA01-A04-02

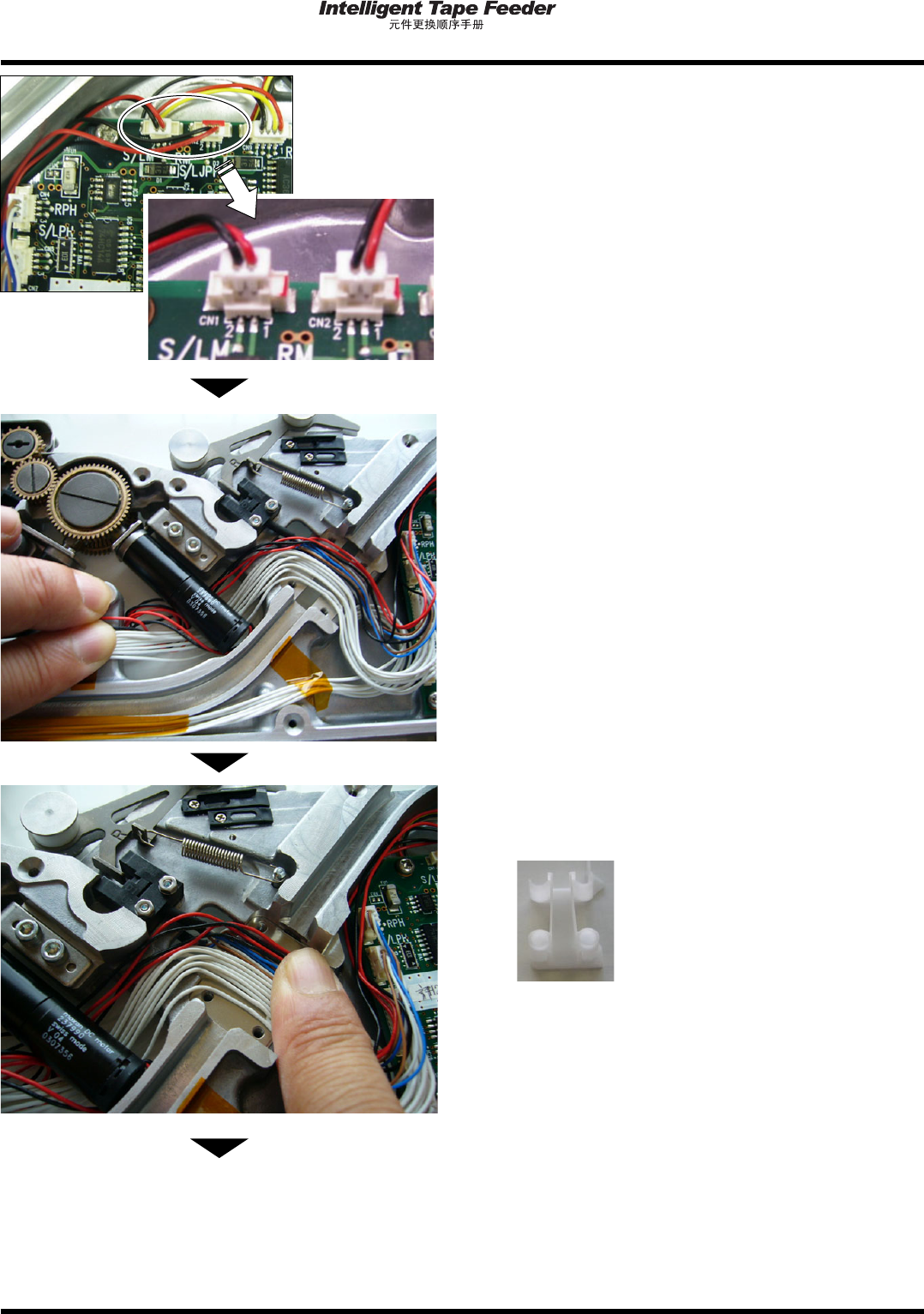

8.
将连接器插到基板上。
L
侧电机
CN1: S/LM
R
侧电机
CN2: RM
在作业时应采取静电对策。另外，请将连接器
确实插到底。
9.
为了能将剩余的配线整理好，在基板旁边
的空间暂时配置配线经路。
10.
为了使配线盖安装部分的各配线不重叠，
用手指轻轻地压住。
配线盖
(
白
)
下一页
1.11
顶层带导入电机
INTF-C-PEA01-A04-02 Page 1-51
11.
将配线盖覆盖在上面，在用手指轻压的状
态下一边确认各配线动作顺畅，一边用螺
钉
(
小盘头螺丝
)
固定配线盖。
在拧紧螺钉时，为了使配线不重叠，请一边确
认，一边按对角，对称地分多次逐步拧紧。
拧紧扭矩
40 cN·m (
5 cN·m)
12.
确认全部配线的动作是否顺畅
(
没有被夹
住
)
。
13.
L
侧
/R
侧的电机线不要穿过基板上面，而
从左上面穿到左侧面，向电机侧轻拉。
14.
为了使控制基板左侧的配线高度不要超过
框架上面，用聚酰亚胺胶带压下，将其固
定住。
聚酰亚胺胶带型号
: N510042833AA
下一页
基板
聚酰亚胺胶带
电机线
1.11
顶层带导入电机
Page 1-52 INTF-C-PEA01-A04-02

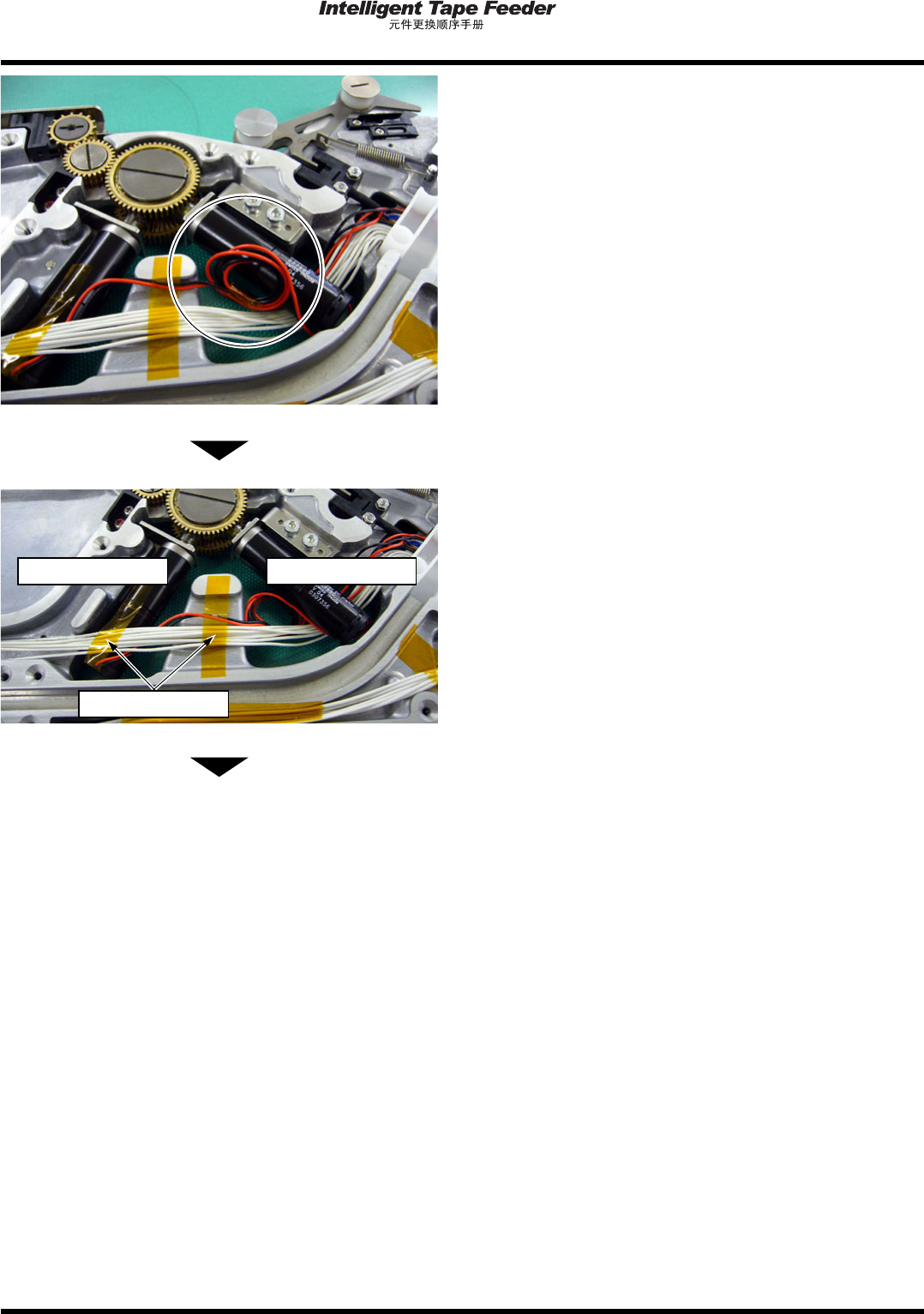

15.
将剩余的配线卷起来，用聚酰亚胺胶带固
定住。
16.
将
L
侧电机线和白色线并列排列，用聚酰
亚胺胶带使其平坦，并固定住。
请将其固定在
L
侧电机以及电机之间的框架槽
里。
下一页
聚酰亚胺胶带
L
侧电机
R
侧电机
R
侧
