1.13 操作按钮 Page 1-66 INTF-C-PEA01-A04-02 安装 1. 将更换的操作按钮安置。 在将紧固螺钉插入，并将衬套插进的 状态下， 将其安置在框架内螺丝部。 请注意不要忘记安装衬套。 M2.5 18: 2 个 / 衬套 : 2 个 2. 将盖轻轻推到固定方向，在定位的状态下 紧固螺钉，将其固定住。 (2 处 ) 拧紧扭矩 30 cN·m ( 3 cN·m) 3. 在配线槽的范围内，为了使白…

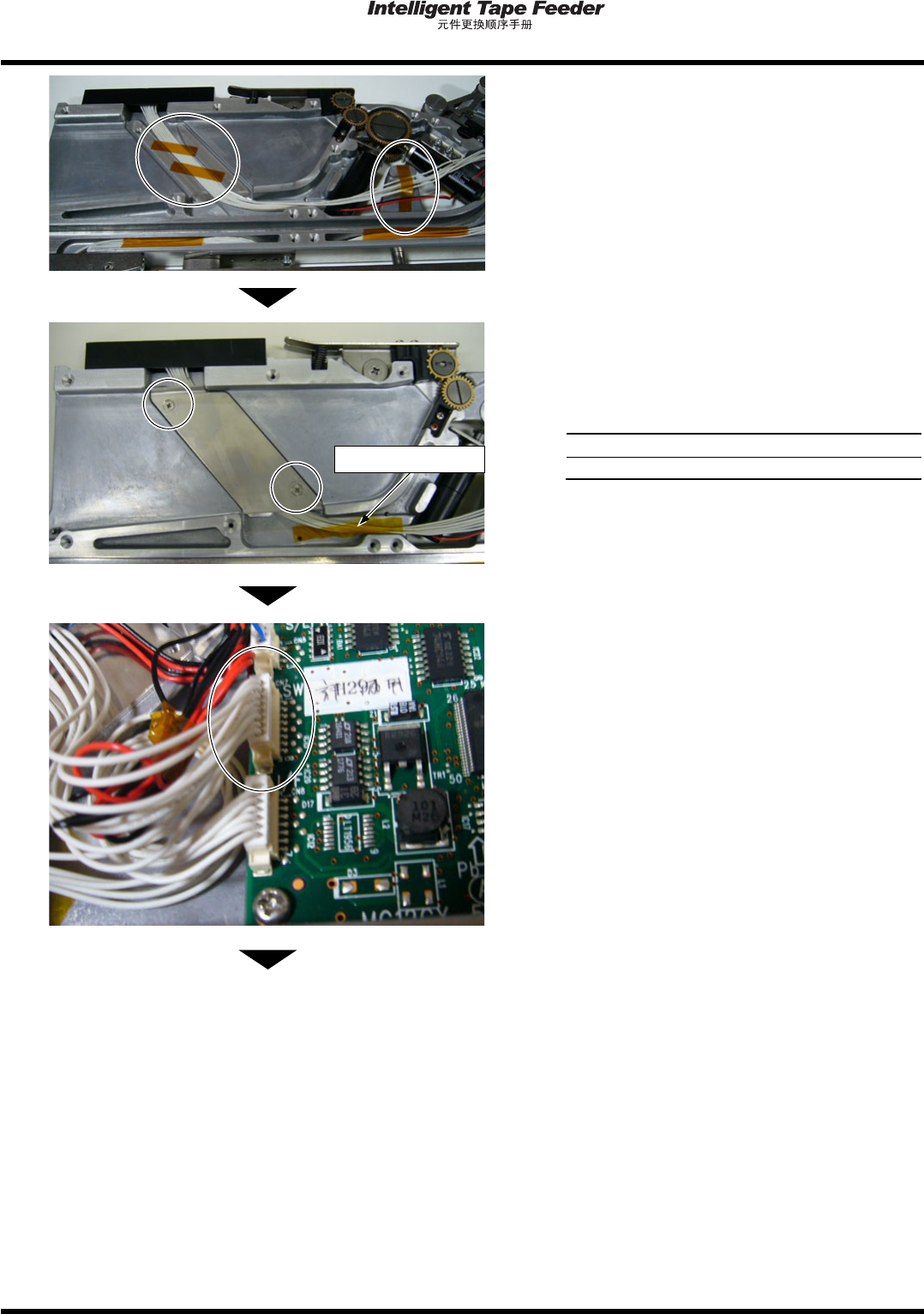

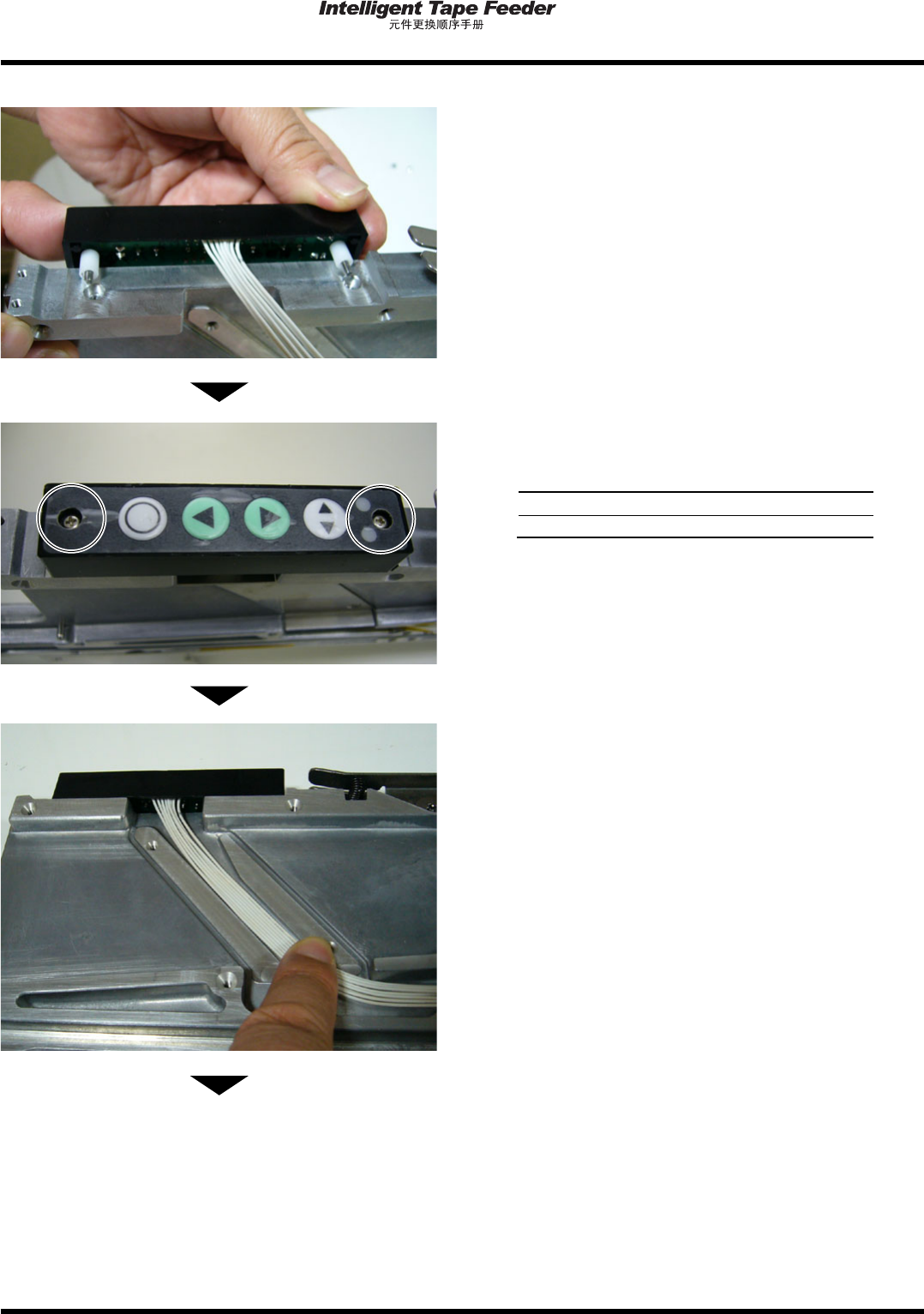

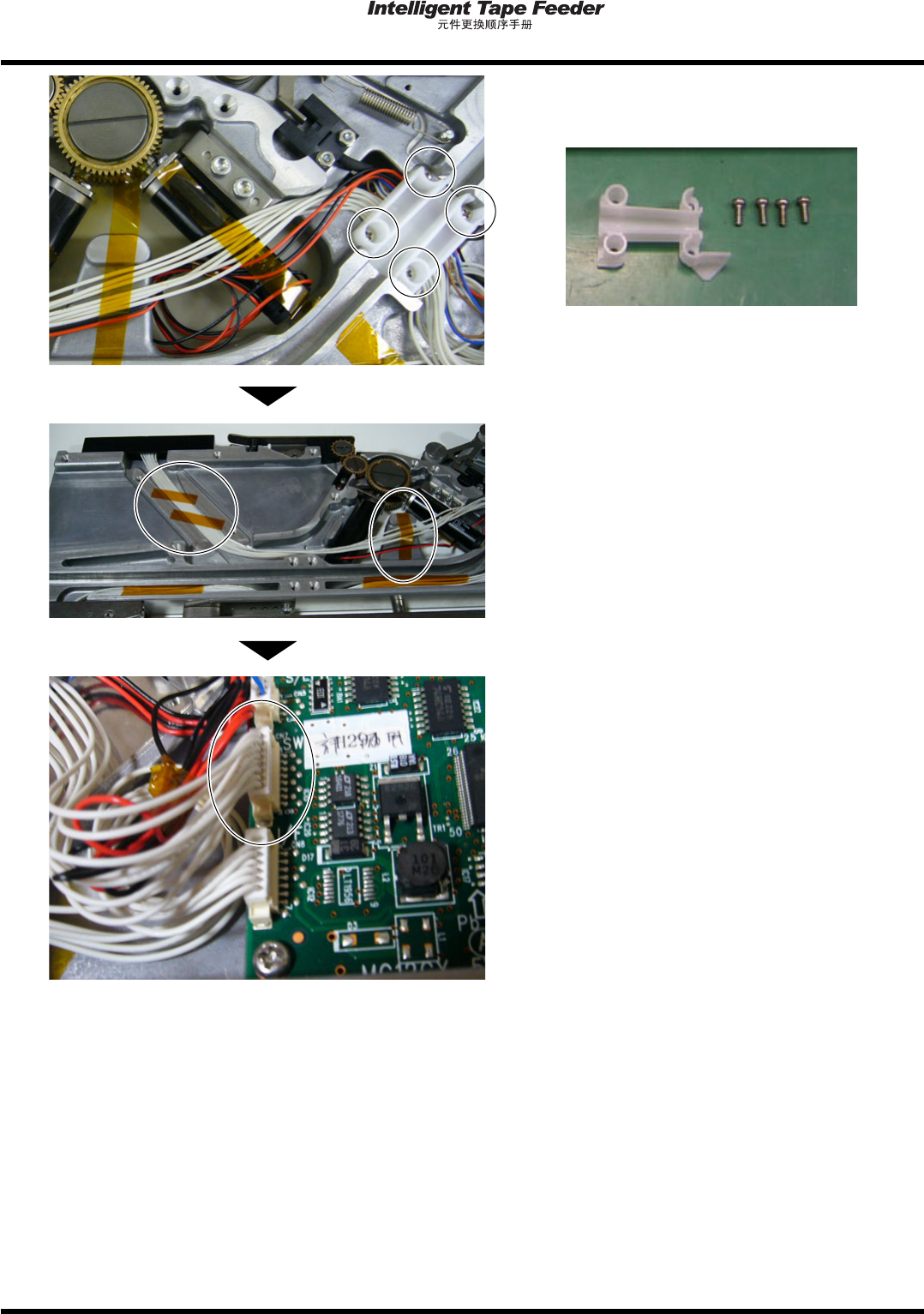

1.13
操作按钮
INTF-C-PEA01-A04-02 Page 1-65
5.
拆卸螺钉
(
小盘头螺丝
)
后，拆卸配线盖。
M2.5
6: 4
个
6.
剥下为保持配线状态而使用的聚酰亚胺胶
带。
7.
拔出连接器。
(1
处
)
拔出连接器时不要拉配线，而应抓住连接器部
分，将其拔出。
在作业时应采取静电对策。另外，请注意断线。
1.13
操作按钮
Page 1-66 INTF-C-PEA01-A04-02
安装
1.
将更换的操作按钮安置。
在将紧固螺钉插入，并将衬套插进的状态下，
将其安置在框架内螺丝部。
请注意不要忘记安装衬套。
M2.5
18: 2
个
/
衬套
: 2
个
2.
将盖轻轻推到固定方向，在定位的状态下
紧固螺钉，将其固定住。
(2
处
)
拧紧扭矩
30 cN·m (
3 cN·m)
3.
在配线槽的范围内，为了使白色配线不重
叠，用手指压住。
下一页
1.13
操作按钮
INTF-C-PEA01-A04-02 Page 1-67
4.
使配线平坦，用聚酰亚胺胶带固定住。
5.
用十字螺丝刀安装配线盖和安装螺钉。
(2
处
)
小平头螺丝
M2.5
4: 2
个
拧紧扭矩
40 cN·m (
5 cN·m)
6.
为了不使配线浮起来，用聚酰亚胺胶带固
定住。
7.
将连接器插到基板上。
操作按钮
CN7: SW
在作业时，请采取静电对策。另外，请将连接
器确实插到底。
下一页
カプトンテープ聚酰亚胺胶带
